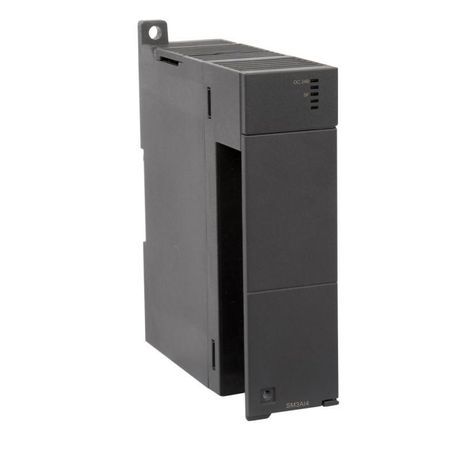

Аналоговый модуль расширения 4 входа SM3AI4 | SE APC

Аналоговый модуль расширения 4 входа от Systeme Electric (арт. sm3ai4) предназначен для подключения аналоговых датчиков к контроллерам серии OEM ПЛК Систэм Электрик, обеспечивая точную передачу сигналов тока и напряжения с высоким разрешением.

Назначение и область применения

Модуль sm3ai4 используется для сбора аналоговых сигналов от датчиков температуры, давления, уровня, расхода и других устройств, выдающих сигналы в диапазонах тока (0–20 мА, 4–20 мА) или напряжения (0–5 В, 0–10 В, +-2,5 В, +-5 В). Подходит для систем автоматизации на промышленных объектах: конвейерах, насосных станциях, технологических линиях, где требуется надёжный и компактный интерфейс связи между чувствительными элементами и ПЛК.

Технические характеристики

• Количество аналоговых входов: 4
• Поддерживаемые типы сигналов: ток 0–20 мА / 4–20 мА; напряжение 0–5 В / 0–10 В / +-2,5 В / +-5 В
• Разрешение преобразования: 12 бит
• Тип подключения: пружинные зажимы (без винтовых клемм)
• Интегрированный кабель для подключения к шине системы
• Съёмная клеммная колодка для удобного обслуживания
• Совместим с платформой SystemePLC S250

Совместимость и монтаж

Модуль Analogovyy modul rasshireniya 4 vhoda sm3ai4 устанавливается исключительно в слоты контроллеров серии OEM ПЛК Систэм Электрик, совместимых с системой S250. Кабель уже встроен - достаточно подключить модуль к шине управления. Для подключения датчиков используйте съёмную клеммную колодку: провода фиксируются пружинными зажимами - не требуют отвертки, легко извлекаются и заменяются. Убедитесь, что длина сигнальных проводов не превышает рекомендованную для вашего типа сигнала (особенно важно для токовых цепей 4–20 мА).

Преимущества

• Универсальность: один модуль принимает как токовые, так и напряженные сигналы - снижает необходимость закупки нескольких типов модулей.
• Быстрый монтаж: пружинные зажимы позволяют подключать провода без инструментов, экономят время при запуске и обслуживании.
• Съёмная клемма: можно демонтировать колодку без отсоединения всей системы - удобно при диагностике или замене датчиков.
• Встроенный кабель: исключает риск неправильного подключения шины, повышает надёжность соединений.

Ограничения применения

• Не работает автономно - требует наличия совместимого ПЛК серии S250.
• Не имеет гальванической развязки между каналами - при использовании датчиков с различными потенциалами возможны помехи.
• Не предназначена для работы в условиях повышенной вибрации без дополнительной фиксации корпуса.
• Не защищён от внешних воздействий (нет IP-класса защиты) - установка допускается только внутри щита управления.

Примеры использования

• Подключение термопар через преобразователь тока 4–20 мА в системе контроля температуры печи.
• Считывание давления в трубопроводе с помощью датчика с выходом 0–10 В.
• Автоматизация процесса наполнения резервуара по уровню жидкости с датчиком 0–20 мА.
• Контроль скорости двигателя по сигналу обратной связи +-5 В.

Практические советы

• Перед подключением проверьте тип сигнала датчика - выберите соответствующую настройку в программном обеспечении ПЛК.
• Для сигналов 4–20 мА используйте экранированные кабели и заземлите экран только с одной стороны (у ПЛК), чтобы избежать помех.
• Не перегружайте модуль: максимальная нагрузка на каждый канал - согласно спецификации ПЛК, не превышайте предельные значения тока и напряжения.
• При длительной работе в среде с высокой электромагнитной активностью - применяйте фильтры на входах или используйте оптопары.
• Запомните: смарт-карта модуля sm3ai4 не содержит пользовательских настроек - все параметры задаются в прошивке контроллера.
