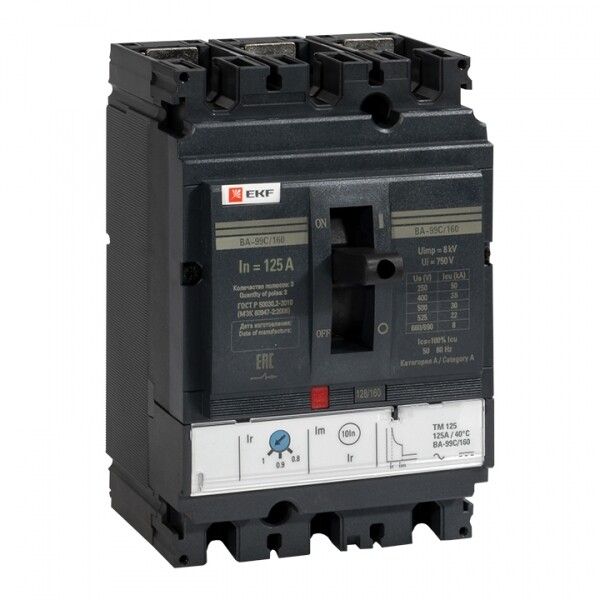

Автоматический выключатель ВА-99C (Compact NS) 160/125А 3P 36кА EKF PROxima | mccb99C-160-125

Автоматический выключатель ВА-99C Compact NS PROxima от EKF - трёхполюсное устройство с номинальным током 125 А и отключающей способностью 36 кА, предназначенное для надёжной защиты промышленных сетей от перегрузок и коротких замыканий. Устройство совмещает компактность, высокую отказоустойчивость и возможность шинного подключения, что делает его удобным решением для сборки распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА-99C используется для редких операций включения и отключения нагрузки в нормальных условиях, а также для аварийной защиты электрических цепей. Применяется в промышленных электроустановках: на станках, конвейерах, системах вентиляции, насосных станциях и других объектах с высокими требованиями к надёжности. Подходит для установки в стандартные распределительные щиты благодаря компактному дизайну и возможности плотного расположения рядом с другими аппаратами.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 36 кА
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Диапазон срабатывания при КЗ: 1250 А (фиксированный порог)
• Частота: 50 Гц
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40 C до +55 C)
• Способ подключения: шинное (на DIN-рейку через контактную планку)
• Тип подключения силовой цепи: болтовое соединение
• Указатель расцепления: есть (визуальное определение причины отключения)
• Привод: ручной рычаг
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99C монтируется на DIN-рейку типа 35 мм. Подключение осуществляется исключительно через шинную систему - провода не подводятся напрямую к зажимам аппарата. Для этого требуется предварительно смонтировать подходящую шину (например, медную или алюминиевую) и закрепить её на специальные контактные площадки. Благодаря компактной конструкции, несколько устройств можно располагать вплотную друг к другу без необходимости оставлять воздушные зазоры. Монтаж возможен в любых направлениях, но рекомендуется вертикальное положение для лучшей работы теплового расцепителя. Опционально возможно подключение моторного привода для удалённого управления, однако он не входит в базовую комплектацию.

Безопасность и стандарты

Автоматический выключатель ВА-99C соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности при работе в промышленных сетях. Устройство имеет классическую двухступенчатую защиту: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока (короткое замыкание). Индикация расцепления позволяет быстро диагностировать причину отключения без дополнительных измерений. Отсутствие встроенных вспомогательных контактов требует внешнего решения при необходимости сигнализации состояния.

Преимущества

• Высокая отключающая способность (36 кА) снижает риск повреждения оборудования при КЗ
• Функция токоограничения уменьшает энергию пробоя и защищает всю цепь
• Компактность и возможность плотной укладки экономят место в щите
• Устойчивость к коммутационным помехам и грозовым перенапряжениям
• Долгий срок службы и 84 месяца гарантии
• Явный визуальный индикатор расцепления ускоряет ремонт

Ограничения применения

• Не предназначен для частых операций включения/выключения - применяется только для редких коммутаций
• Защита IP30 не допускает использование во влажных средах или на улице
• Отсутствие встроенного набора вспомогательных контактов требует доработки системы сигнализации
• Подключение только через шину - нельзя использовать обычные провода
• Не поддерживает модульные расширения (например, дополнительные контакты или блокировки)

Примеры использования

• Щитовая автоматика на заводе: защита линии питания станков с ЧПУ
• Распределительный щит насосной станции: защита трёхфазного двигателя мощностью до 55 кВт
• Система вентиляции в холодильном цеху: управление и защита в условиях низких температур
• Объекты с высокой плотностью оборудования: где важно минимизировать занимаемое пространство

Практические советы

• Выбирая автоматический выключатель ВА-99C, проверьте, чтобы номинальный ток нагрузки был ниже 125 А - не более 80–90 % от максимального значения для долгой работы
• При монтаже используйте качественные медные шины с достаточным сечением - плохой контакт вызывает нагрев и ложные срабатывания
• Для условий с частыми колебаниями напряжения или импульсными помехами рекомендуется дополнительно установить фильтры или surge protectors
• Если нужна дистанционная сигнализация о состоянии, установите отдельный вспомогательный контакт (например, на основе реле)
• Проверяйте температуру окружающей среды - при постоянной работе выше +45 C возможна деградация характеристик; в таких случаях рассмотрите применение с запасом по току
• При замене старого автомата сверьте тип подключения - ВА-99C требует именно шинного, а не прямого болтового подсоединения проводов
