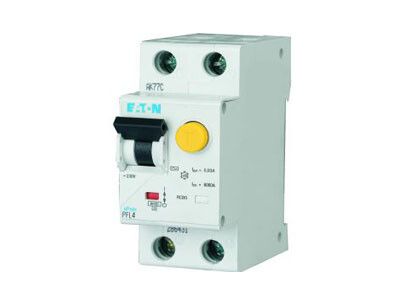

Выключатель автоматический дифференциального тока PFL4-20/1N/C/003 Хар-ка С тип АС 4.5кА | 293299 | EATON

Степень защиты (IP) автоматических выключателей дифференциального тока - это мера защиты оборудования от пыли, влаги и других внешних факторов. Для автоматических выключателей дифференциального тока существует несколько значений степени защиты:

• IP20 - оборудование защищено от внешнего воздействия пыли, но не защищено от воды;
• IP2X - оборудование защищено от пыли, но не защищено от воды и не имеет защиты от касания;
• IP40 - оборудование защищено от пыли и крупных тел, но не защищено от воды;
• IP4X - оборудование защищено от пыли и крупных тел, но не защищено от воды и не имеет защиты от касания;
• IP21 - оборудование защищено от падающих капель воды под углом до 15 градусов от вертикали;
• IP30 - оборудование защищено от пыли и воды, падающей вертикально на оборудование.

Выбор степени защиты зависит от условий эксплуатации оборудования и требований к нему.

Номинальный ток - это свойство, которое определяет максимальную величину электрического тока, который может протекать через автоматический выключатель дифференциального тока (диффавтомат). Значения данного свойства могут быть различными и составляют:

• 6 А - минимальное значение номинального тока, которое может обеспечиваться диффавтоматом;
• 10 А - значение, которое обычно используется для освещения и маломощных приборов;
• 13 А - значение, которое часто используется в бытовых условиях для кухонных приборов и электроинструмента;
• 16 А - значение, которое используется для средней мощности потребителей, например, кондиционеров и насосов;
• 20 А - значение, которое обычно используется для промышленного оборудования;
• 25 А - значение, которое используется для крупных бытовых приборов, например, электрических плит;
• 32 А - значение, которое используется для больших потребителей, например, электрических водонагревателей;
• 40 А - значение, которое используется для большого промышленного оборудования;
• 50 А - значение, которое используется для крупных промышленных потребителей;
• 63 А - максимальное значение номинального тока, которое может обеспечиваться диффавтоматом.

Выбор правильного значения номинального тока для диффавтомата зависит от конкретного применения и потребностей потребителя.

Частота

• 50 Гц: Автоматические выключатели дифференциального тока (диффавтоматы) с частотой 50 Гц подходят для использования в странах, где электросеть работает на этой частоте.
• 50/60 Гц: Автоматические выключатели дифференциального тока (диффавтоматы) с частотой 50/60 Гц могут использоваться в разных странах, где электросеть работает на разных частотах, но могут иметь некоторые ограничения в работе в зависимости от конкретных условий эксплуатации.

Характеристика срабатывания (кривая тока) является важным свойством автоматических выключателей дифференциального тока (диффавтоматов), которые предназначены для защиты электрических сетей от перегрузок и коротких замыканий.

• Характеристика срабатывания "C" подходит для защиты цепей средней сложности, таких как освещение, розетки и небольшие двигатели. Она обеспечивает надежную защиту от короткого замыкания и перегрузки, но имеет некоторую задержку срабатывания, что может привести к повреждению оборудования.
• Характеристика срабатывания "B" предназначена для защиты цепей с высокой индуктивной нагрузкой, таких как кондиционеры и насосы. Она имеет более быстрое срабатывание, чем "C", но может ложно срабатывать при большом пусковом токе.
• Характеристика срабатывания "D" обеспечивает защиту цепей с очень высокими пусковыми токами, таких как электродвигатели большой мощности. Она имеет очень быстрое срабатывание, что позволяет предотвратить повреждение оборудования, но может ложно срабатывать при небольших перегрузках.
• Характеристика срабатывания "K" является наиболее чувствительной к перегрузкам и коротким замыканиям, что позволяет быстро предотвратить повреждение оборудования. Она подходит для защиты цепей с очень высокой индуктивной нагрузкой, таких как сварочные аппараты и трансформаторы. Однако, она также может ложно срабатывать при небольших пусковых токах.

Номинальный ток утечки - это параметр, характеризующий предельно допустимый уровень тока утечки, который может протекать через автоматический выключатель дифференциального тока (диффавтомат). Значения номинального тока утечки могут быть различными и указываются в амперах. Среди значений, которые могут встречаться у диффавтоматов, можно назвать:

• 0.01 А - очень чувствительный автомат, который быстро сработает при небольшом токе утечки;
• 0.03 А - также довольно чувствительный автомат, который рекомендуется использовать в жилых помещениях;
• 0.1 А - средняя чувствительность автомата, подходит для использования в коммерческих помещениях;
• 0.3 А - автомат со средней чувствительностью, который рекомендуется использовать в промышленных помещениях;
• 1 А - автомат с низкой чувствительностью, подходит для использования в некоторых промышленных помещениях;
• 10 А - автомат с низкой чувствительностью, который может использоваться для защиты от токов утечки в некоторых промышленных установках;
• 30 А - автомат с низкой чувствительностью, подходит для защиты крупных электрических систем;
• 100 А - автомат с очень низкой чувствительностью, подходит для защиты очень крупных электрических систем;
• 300 А - автомат с очень низкой чувствительностью, подходит для защиты очень крупных электрических систем.

Тип тока утечки в автоматических выключателях дифференциального тока:

• AC (переменный)
• A (постоянный)

Автоматические выключатели дифференциального тока могут быть оборудованы двумя типами датчиков утечки тока - AC (переменный) и A (постоянный). Датчик утечки тока типа AC используется для обнаружения утечки переменного тока в электрических цепях, а датчик типа A - для обнаружения утечки постоянного тока. Выбор типа датчика зависит от характера нагрузки в электрической цепи и требований к защите от утечки тока.

Модульная ширина (общее количество модульных расстояний) - это свойство, которое определяет ширину автоматического выключателя дифференциального тока (диффавтомата) в модулях. Модуль - это единица измерения, которая равна 18 мм в ширину.

• 2 модуля - ширина составляет 36 мм;
• 4 модуля - ширина составляет 72 мм;
• 7 модулей - ширина составляет 126 мм;
• 1 модуль - ширина составляет 18 мм;
• 3 модуля - ширина составляет 54 мм;
• 5 модулей - ширина составляет 90 мм;
• 7.5 модулей - ширина составляет 135 мм;
• 13 модулей - ширина составляет 234 мм;
• 3.5 модуля - ширина составляет 63 мм;
• 4.5 модуля - ширина составляет 81 мм.

Имейте в виду, что некоторые модели автоматических выключателей дифференциального тока могут иметь небольшие отклонения в ширине, поэтому рекомендуется обратиться к документации производителя для получения точных значений.

Количество полюсов - это свойство, определяющее количество контактных групп в автоматическом выключателе дифференциального тока (диффавтомате). В зависимости от значения этого свойства, диффавтомат может иметь 1, 2, 3 или 4 полюса.

Полюс - это контактная группа, состоящая из входного и выходного контактов, которые могут быть открыты или закрыты.

Значения свойства:

• 1 полюс: диффавтомат содержит одну контактную группу и может использоваться для защиты однофазных цепей.
• 2 полюса: диффавтомат содержит две контактные группы и может использоваться для защиты однофазных или двухфазных цепей.
• 3 полюса: диффавтомат содержит три контактные группы и может использоваться для защиты трехфазных цепей.
• 4 полюса: диффавтомат содержит четыре контактные группы и может использоваться для защиты трехфазных цепей с нейтральным проводом.

Количество защищенных полюсов диффавтомата:

• 1: Один полюс (линейный или фазный) защищен от дифференциального тока.
• 2: Два полюса (линейный и нейтральный) защищены от дифференциального тока.
• 3: Три полюса (три фазных или два фазных и нейтральный) защищены от дифференциального тока.
• 4: Четыре полюса (три фазных и нейтральный) защищены от дифференциального тока.
• 7: Семь полюсов (шестеро фазных и нейтральный) защищены от дифференциального тока.
