Выключатель автоматический дифференциального тока DX3 6000 4п 63А С 30мА тип AС (7 мод) | 411192 Legrand

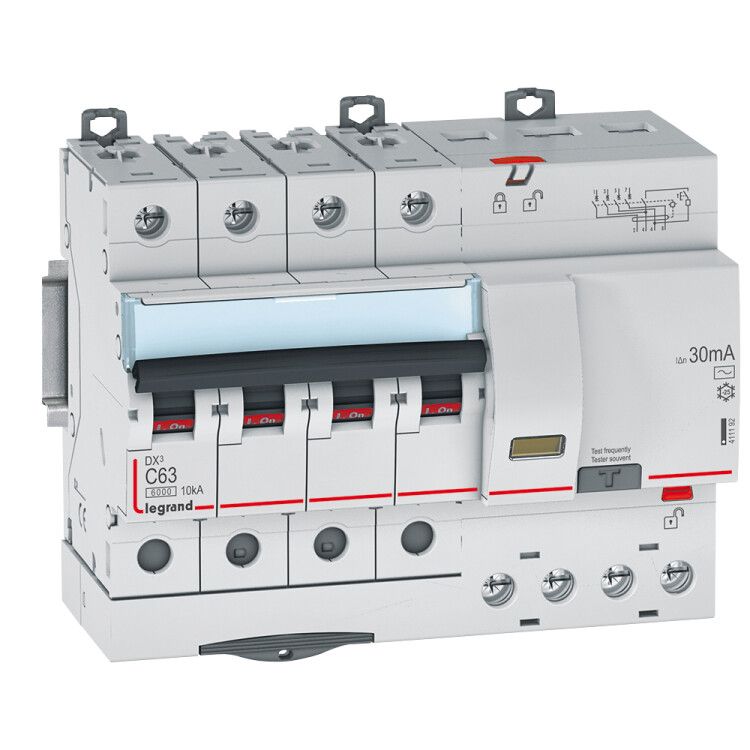

Автоматический выключатель дифференциального тока Legrand DX3 с артикулом 411192 - это четырёхполюсное устройство для защиты людей и оборудования от поражения током и коротких замыканий в сетях до 400 В. Он сочетает функции УЗО и автоматического выключателя, обеспечивает надёжное отключение при утечках 30 мА и рассчитан на работу в промышленных и бытовых системах.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand DX3 предназначен для защиты от токов утечки и перегрузок в однофазных и трёхфазных сетях переменного тока. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Обеспечивает безопасность при использовании электроприборов, особенно там, где есть повышенная опасность поражения током - ванные комнаты, кухни, мастерские, насосные станции.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку мощностью до ~14 кВт в трёхфазной сети
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, защищает от поражения электрическим током
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно
• Номинальное напряжение: 400 В - совместим с промышленными трёхфазными сетями
• Номинальная отключающая способность: 10 кА - выдерживает высокие токи КЗ без повреждения
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных устройств)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей: 7 - занимает 7 стандартных модулей на DIN-рейке (1 модуль = 17,5 мм)
• Глубина монтажа: 44 мм - учтите при проектировании корпуса шкафа
• Частота: 50 Гц - для сетей России и стран СНГ
• Поперечное сечение проводника: 1–35 мм2 - подходит для медных проводов всех распространённых сечений
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 C до +40 C, допускает колебания влажности
• Степень загрязнения: 2 - можно использовать в помещениях с умеренной запылённостью
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловые повреждения
• Устройство блокировки: да - предотвращает случайное включение после срабатывания
• С коммутируемым нейтральным проводником: да - ноль размыкается вместе с фазами, повышает безопасность

Совместимость и монтаж

Выключатель автоматический дифференциального тока Legrand DX3 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения используйте провода сечением от 1 до 35 мм2. Все клеммы расположены сверху - удобно для вертикальной прокладки кабелей. Устройство имеет механическую блокировку, которая не позволяет включить его, пока он находится в положении “выкл” после срабатывания. Перед первым включением обязательно проверьте работоспособность кнопкой “T” (Test): при её нажатии автомат должен отключиться - это подтверждает исправность дифференциальной защиты.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand DX3 соответствует международным стандартам МЭК 61009-1 (для УЗО) и МЭК 60947-2 (для автоматических выключателей). Соответствие этим нормам гарантирует соответствие требованиям безопасности Евросоюза и РФ. Устройство сертифицировано для работы в условиях класса загрязнения 2 и при температуре от 0 C. Не применяйте вне закрытых щитов - степень защиты IP20 исключает использование во влажных или пыльных местах без дополнительной защиты.

Преимущества

• Объединяет два устройства - УЗО и автомат - в одном корпусе, экономя место в щите
• Коммутируемый нейтраль повышает уровень безопасности при аварийном отключении
• Функция тестирования позволяет легко проверять исправность без специнструментов
• Механическая блокировка предотвращает самопроизвольное включение после срабатывания
• Подходящая характеристика “C” делает его идеальным для питания двигателей и другого оборудования с высокими пусковыми токами
• Произведено Legrand - известный европейский бренд с долгой историей в области электробезопасности

Ограничения применения

• Не подходит для постоянного тока - работает только с переменным током (AC)
• Не защищает от постоянных токов утечки (например, от импульсных БП); для таких случаев нужен тип A или B
• Степень защиты IP20 требует установки только в закрытых электрощитах - нельзя монтировать на открытых поверхностях
• Работает при температуре выше 0 C - не используется в необогреваемых помещениях зимой
• Не рекомендуется для цепей с частыми ложными срабатываниями (например, старые проводки с плохой изоляцией) - требуется предварительная диагностика

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем в цеху
• Щитовая группа для кухни с плитой, духовым шкафом и холодильником
• Распределительный щит на производстве с насосами, вентиляторами и освещением
• Система питания бассейна, душевой кабины или сауны - где важна максимальная защита от утечек
• Вводной автомат в квартире с несколькими группами розеток и освещения

Практические советы

• При замене убедитесь, что новый выключатель автоматический дифференциального тока Legrand DX3 имеет те же параметры: 63 А, 30 мА, 4 полюса, тип AC
• Проверяйте посадочные размеры: глубина 44 мм и 7 модулей должны точно подходить под ваш щит
• Не соединяйте несколько УЗО последовательно - это вызывает ложные срабатывания
• При подключении соблюдайте полярность: входные клеммы - сверху, выходные - снизу
• Проводите тестирование кнопкой “T” хотя бы один раз в месяц
• Если устройство часто срабатывает - проверьте изоляцию проводки, заземление и наличие неисправных приборов
• Legrand DX3 - часть единой системы, совместим с другими изделиями Legrand: розетками, автоматами, клеммами
