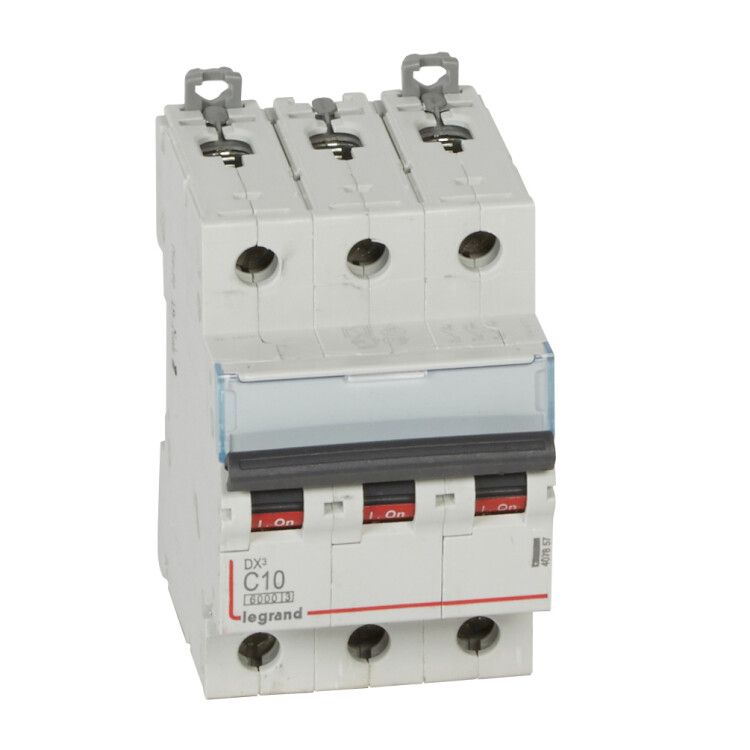

Выключатель автоматический модульный 3п C 10А 10кА DX3 6000 3мод. 400В Leg 407857 Legrand

Автоматический выключатель Legrand DX3 407857 - трёхполюсный коммутационный аппарат с номинальным током 10 А и характеристикой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и промышленных систем переменного тока 400 В, соответствует международным стандартам IEC 60898-1 / 60947-2.

Назначение и область применения

Автоматический выключатель Legrand DX3 407857 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, сохраняя целостность оборудования и предотвращая возгорание. Применяется в распределительных щитах жилых домов, офисов, производственных линий, станков, насосов и других устройств, работающих от сети 400 В AC. Подходит как для бытового, так и для промышленного использования.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 до +70 C, допустимо применение в неотапливаемых помещениях
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 44 мм - требуемый зазор за щитом
• Поперечное сечение проводника: 1,5–35 мм2 - совместим с медными проводами этого сечения
• Нормативные документы: IEC 60898-1 (бытовые) / IEC 60947-2 (промышленные)
• Степень загрязнения: 2 - допустимо использование в условиях умеренного запыления
• Категория перенапряжения: 0 - не предназначен для установки на входе в объект, где возможны высокие переходные процессы

Совместимость и монтаж

Выключатель Legrand DX3 407857 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить корпус в направляющие и зафиксировать защёлкой - для демонтажа отожмите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам, расположенным сверху. Рекомендуется использовать провода сечением 1,5–35 мм2, затягивать винты моментом, достаточным для плотного контакта, но без перегрузки. Устройство не имеет функции дистанционного управления или сигнализации - управление исключительно ручное.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 407857 сертифицирован по стандартам IEC 60898-1 и IEC 60947-2, что подтверждает соответствие требованиям безопасности для бытовых и промышленных систем. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск повреждения проводки. Номинальное импульсное напряжение 4 кВ и уровень изоляции 500 В обеспечивают устойчивость к кратковременным перенапряжениям. Устройство не предназначено для работы во взрывоопасной среде или в условиях сильного загрязнения (степень загрязнения 2 - ограниченная пыль, без конденсата).

Преимущества

• Надёжная механическая конструкция с двойным расцепителем: тепловой (для перегрузок) и магнитный (для КЗ)
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и замена
• Широкий диапазон сечений проводов (1,5–35 мм2) - универсальность для различных кабельных решений
• Совместимость с промышленными и бытовыми щитами благодаря классу 3 и стандартизированному форм-фактору
• Подтверждённая долговечность и соответствие европейским стандартам качества Legrand

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• Степень защиты IP20 не допускает установку в сырых, открытых или пыльных местах без дополнительной защиты (корпуса щита)
• Категория перенапряжения 0 - нельзя устанавливать на вводе в здание или перед мощными преобразователями, где возможны высокие импульсные перенапряжения
• Не подходит для частого ручного включения-выключения - рассчитан на редкие операции, не является рубильником
• Не имеет встроенной индикации состояния или дистанционного управления

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере
• Щитовая защита группы розеток в цеху с оборудованием 380 В
• Распределительный щит многоквартирного дома - защита одной фазы ввода в квартиру
• Контроль питания системы отопления с насосами и терморегуляторами
• Автоматизация линии освещения на производстве с люминесцентными светильниками

Практические советы

• Выбирая автомат Legrand DX3 407857, проверьте, чтобы сечение кабеля соответствовало диапазону 1,5–35 мм2 - меньшие провода могут перегреваться, большие - плохо фиксироваться в клеммах
• При монтаже в щитах с плотной компоновкой учтите глубину устройства - требуется минимум 44 мм свободного пространства за рейкой
• Для помещений с повышенной влажностью используйте выключатель внутри герметичного бокса - IP20 недостаточно для сырости
• Если в цепи есть оборудование с высоким пусковым током (например, компрессоры), убедитесь, что характеристика C подходит - для очень высоких пусковых токов лучше выбрать D
• Не заменяйте этот автомат на более слабый (менее 10 А) - он не справится с нагрузкой, даже если кажется, что ток ниже
• Проверяйте состояние контактов каждые 2–3 года при активной эксплуатации - особенно в промышленных условиях
