Выключатель автоматический 1000А ВА55-41-334730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 108228

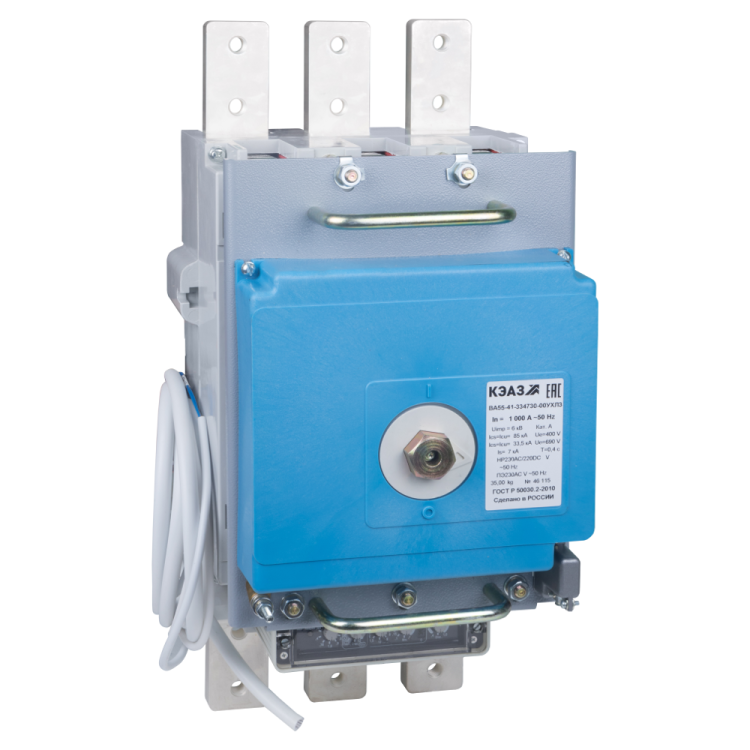

Автоматический выключатель ВА55-41-334730 от КЭАЗ - трёхполюсный прибор в литом корпусе на 1000 А, предназначен для надёжной защиты мощных электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для промышленных объектов, где требуется высокая отключающая способность и управление через встроенный электропривод.

Назначение и область применения

Выключатель ВА55-41-334730 используется для коммутации и защиты силовых цепей переменного тока с частотой 50–60 Гц и напряжением до 690 В. Применяется в системах распределения энергии на предприятиях: в щитах главного питания, на входе в крупные станки, конвейерные линии, насосные станции и системы вентиляции. Также допускается нечастое прямое пускание асинхронных двигателей - до 6 операций в час. Управление осуществляется вручную или через встроенный электромагнитный привод, что позволяет интегрировать устройство в автоматизированные системы.

Технические характеристики

• Номинальный ток: 1000 А - способен длительно проводить ток этой величины без перегрева.
• Номинальное напряжение: 690 В AC - работает в сетях с напряжением до этого значения.
• Отключающая способность: 55 кА - способен безопасно отключить цепь при сверхтоке до 55 тысяч ампер.
• Защита от перегрузки: диапазон настройки 360–1000 А - можно точно задать порог срабатывания под нагрузку оборудования.
• Защита от КЗ: регулируемый расцепитель 55–10 000 А - гибкая настройка чувствительности к короткому замыканию.
• Тип расцепителя: электронный на базе микроконтроллера Almega 16L - обеспечивает точную и быструю реакцию на аварийные режимы.
• Электропривод: встроенный, 230 В AC - позволяет удалённо управлять выключателем без физического доступа.
• Степень защиты IP20: защищает от прикосновения к токоведущим частям и от предметов более 12 мм, но не герметичен - требует установки в закрытые шкафы.
• Подключение силовой цепи: винтовое - совместимо с кабелями до 1440 мм2.
• Температурный диапазон: от –50 до +55 C - работает в суровых условиях, включая холодные склады и открытые площадки.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния (включен/выключен) в систему контроля.
• Частота: 50/60 Гц - универсальное применение в любых сетях.

Совместимость и монтаж

Выключатель ВА55-41-334730 имеет стационарное исполнение и монтируется на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать требования по зазорам между фазами и отводящими шинами. Максимальное сечение кабеля - 1440 мм2; используйте только медные жилы с подходящими наконечниками. Электропривод подключается к сети 230 В AC - проверьте соответствие напряжения управления. Вспомогательные контакты используются для сигнализации и интерфейса с ПЛК - рекомендуется использовать экранированные провода при длинных линиях связи.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Конструкция включает три дугогасительные камеры - обеспечивают безопасное гашение дуги даже при максимальном токе КЗ. Устройство сертифицировано в реестре радиоэлектронной продукции (код РЭ-2512/20). Все материалы и компоненты рассчитаны на долгую работу в условиях повышенной влажности и колебаний температуры, характерных для климатического исполнения УХЛ3.

Преимущества

• Высокая отключающая способность (55 кА) - подходит для сложных промышленных сетей с большими токами КЗ.
• Электронный расцепитель с микроконтроллером - точнее, чем тепловые аналоги, снижает риск ложных срабатываний.
• Встроенный электропривод - исключает необходимость внешних механизмов, экономит место в шкафу.
• Широкий диапазон настройки защиты - адаптируется под различные типы нагрузок, от освещения до тяжёлых двигателей.
• Работа при низких температурах (до –50 C) - единственный вариант для холодных регионов без дополнительного обогрева.

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час может снизить срок службы контактной группы.
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне закрытых шкафов или в сырых помещениях без дополнительной защиты.
• Требуется стационарная установка - не подлежит перемещению после монтажа.
• Напряжение управления 230 В AC - не совместимо с системами на постоянном токе или 110 В без преобразователя.
• Отсутствуют функции дистанционного программирования - все настройки выполняются механически на лицевой панели.

Примеры использования

• Главный ввод в цех с мощностью 1 МВт - защита от КЗ и перегрузки при запуске нескольких станков одновременно.
• Щитовая на нефтеперерабатывающем заводе - работа при минусовых температурах зимой благодаря исполнению УХЛ3.
• Система водоснабжения с насосными группами - управление через PLC с использованием вспомогательных контактов.
• Индустриальный парк с несколькими распределительными пунктами - использование одного типа устройства (ВА55-41-334730) для унификации обслуживания.

Практические советы

• При выборе убедитесь, что посадочные размеры совпадают с вашим шкафом - выключатель ВА55-41-334730 занимает значительное пространство.
• Для подключения кабелей сечением выше 600 мм2 используйте специальные наконечники и контролируйте момент затяжки - перетяжка повредит винты.
• Настройку расцепителей выполняйте при отключённом питании - изменение параметров под напряжением недопустимо.
• Проверяйте целостность дугогасительных камер при каждом техобслуживании - повреждённые камеры снижают отключающую способность.
• Если нужна защита от потери фазы или обратного тока - выбирайте другие модели серии ВА55 с дополнительными модулями, так как этот вариант не предусматривает такие функции.
