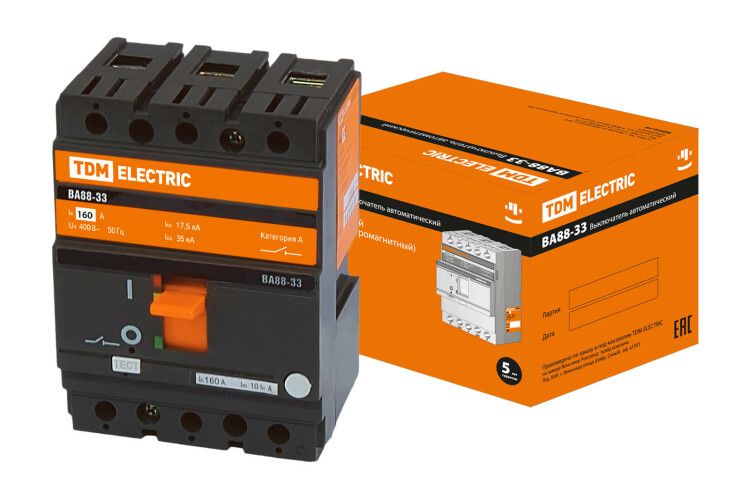

Автоматический выключатель ВА88-33 трехполюсной 160А 35кА - SQ0707-0013 TDM

Автоматический выключатель ВА88-33 трехполюсной 160А 35кА от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство подходит для стационарной установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель ВА88-33 трехполюсной 160А 35кА используется для:

• защиты силовых цепей переменного тока 400 В, 50 Гц;
• отключения питания при перегрузках, коротких замыканиях и снижении напряжения ниже допустимого уровня;
• ручного включения и отключения нагрузки в штатном режиме работы.

Области применения: промышленные предприятия, энергообъекты, электроподстанции, объекты жилищного и гражданского строительства, где требуется надежная защита трёхфазных сетей.

Технические характеристики

• Номинальное напряжение: 400 В
• Число полюсов: 3
• Номинальный ток (Iu): 160 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Номинальная отключающая способность (Icu): 35 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить при 400 В
• Диапазон регулировки теплового расцепителя: до 1600 А - позволяет настроить чувствительность к перегрузкам, хотя фактический номинальный ток остаётся 160 А
• Защита от замыканий на землю: встроенная - реагирует на утечки тока в землю, повышает безопасность при поражении током
• Расцепитель минимального напряжения: да - отключает цепь при падении напряжения ниже заданного порога, защищает оборудование от аварийного запуска после восстановления питания
• Степень защиты IP: IP00 - отсутствие защиты от внешних воздействий; требует установки внутри закрытого щита
• Тип подключения: винтовые зажимы - надёжное механическое соединение с медными или алюминиевыми проводниками
• Тип управления: рычажковый перекидной рычаг - наглядное положение “вкл./выкл.”, удобно для оперативного управления
• Конструкция: стационарный, встраиваемый - не предназначено для выдвижения или частой замены
• Индикатор отключения: возможна установка - позволяет визуально определить причину отключения (по сигналу отдельного модуля)
• Моторный привод: опционально - можно подключить для дистанционного управления
• Вспомогательные контакты: 0,01 - формально указано, но практически не реализовано; отсутствуют стандартные вспомогательные контакты НО/НЗ

Совместимость и монтаж

Автоматический выключатель ВА88-33 трехполюсной 160А 35кА совместим с DIN-рейкой типа Ω. Для монтажа используется специальная крепёжная скоба, входящая в комплект. Установка выполняется в распределительном щите с доступом к контактным зажимам.

Важно: устройство имеет фиксированную конструкцию - не предусматривает выдвижения или быстрого демонтажа. Подключение проводов осуществляется только при отключенном питании. Кабели должны иметь площадь сечения, соответствующую требованиям винтовых зажимов (не указана в данных - проверьте документацию завода-изготовителя).

Допускается установка под углом до 30° в любом направлении без потери характеристик - гибкость при компоновке щитов.

Безопасность и стандарты

Автоматический выключатель ВА88-33 трехполюсной 160А 35кА оснащён двойной изоляцией: силовая часть полностью отделена от цепей аксессуаров, что исключает риск пробоя между контурами. Защита от замыканий на землю и расцепитель минимального напряжения обеспечивают соответствие современным требованиям безопасности.

Не имеет степени защиты выше IP00 - **обязательно** устанавливается внутрь металлического или пластикового щита, предотвращающего случайный доступ к токоведущим частям.

Преимущества

• Компактные габариты - на 15% меньше аналогов, экономит место в щитах
• Гарантийный срок - 5 лет, что выше среднего для оборудования этого класса
• Устойчивый корпус из стеклонаполненного полиамида - сохраняет форму даже при высоких токах КЗ
• Возможность установки дополнительных аксессуаров - расширяемость функционала (например, индикатор, моторный привод)
• Встроенная защита от утечек и просадок напряжения - снижает потребность во внешних устройствах

Ограничения применения

• IP00 - нельзя использовать вне закрытого щита, в сырых, пыльных или открытых помещениях
• Отсутствие встроенных вспомогательных контактов - для сигнализации состояния необходимо заказывать отдельные модули (если они поддерживаются конструкцией)
• Фиксированная конструкция - не подлежит выдвижению, обслуживание и замена требуют полного отключения щита
• Нет информации о температурном диапазоне - рекомендуется применять в условиях +5C…+40C, как для типовых аппаратов такого типа
• Номинальный ток 160 А - не подходит для цепей с токами выше 160 А, даже при наличии регулируемого расцепителя до 1600 А (это лишь диапазон настройки, а не увеличение номинала)

Примеры использования

• Главный ввод в распределительный щит многоквартирного дома
• Защита трёхфазного двигателя мощностью до ~75 кВт
• Щиты на производстве: конвейеры, насосные станции, сварочные автоматы
• Энергоподстанции малой мощности - как секционный или вводный автомат
• Цепи с повышенной вероятностью утечек - бассейны, кухни, производственные участки с влажностью

Практические советы

• Перед монтажом проверьте, что сечение кабелей соответствует требованиям винтовых зажимов - переходить на более толстые провода без согласования с заводом опасно
• Если нужна сигнализация отключения - выбирайте модель с опциональным индикатором, установленным дополнительно
• Для удалённого управления используйте моторный привод - он подключается к контактам, предусмотренным конструкцией
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание
• Проверяйте целостность корпуса перед установкой - трещины в материале могут нарушить изоляцию
• При использовании в системах с частыми колебаниями напряжения - убедитесь, что настройка расцепителя минимального напряжения соответствует условиям сети
