Кабель ААБл-1 4х70
Условия поставки кабеля ААБл-1 4х70
Кабель ААБл-1 4х70 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой бронированный экранированный алюминиевый кабель ААБл-1 4*70 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ААБл-1 4х70 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на ААБл-1 4*70 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Сопутствующие товары
Описание
ААБл-1 4х70 - кабель силовой с 4 алюминиевыми жилами, сечением 70 миллиметров квадратных, в бумажной пропитанной изоляции, оболочке из алюминия и броне из стальных лент.
Расшифровка маркировки ААБл-1 4х70
А - жила из алюминия.
А - Алюминиевая оболочка.
Б - броня из двух стальных лент.
л - лавсановая лента в составе подушки.
1 - кабель рассчитан на напряжение 1000 Вольт.
4 - количество жил.
70 - сечение жил в квадратных миллиметрах.
ож, ок - монолитное исполнение жилы.
мж, мк, мс - многопроволочное исполнение жилы.
Технические характеристики кабеля ААБл-1 4х70
Относительная влажность воздуха при эксплуатации кабеля ААБл-1 4х70 не должна превышать 98%.
Рабочая температура жилы - 60 градусов.
Максимальная температура жилы в режиме перегрузки - 80 градусов.
Номинальное переменное напряжение - 1000 Вольт.
Номинальное постоянное напряжение 2500 Вольт.
Минимальная температура при монтаже - 0 градусов.

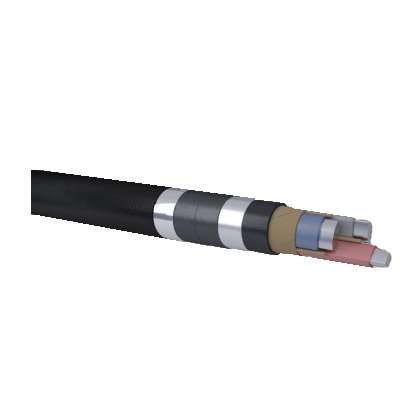

Конструкция кабеля ААБл-1 4х70
1) Жила - алюминиевая, однопроволочная или многопроволочная.
2) Изоляция - бумажная, пропитанная вязким изоляционным составом.
3) Заполнение - из бумажных жгутов.
4) Экран - из электропроводящей бумаги.
5) Оболочка - из алюминия.
6) Подушка - из битума, лавсановой пленки и крепированной бумаги.
7) Броня - из стальных лент.
8) Наружный покров - из волокнистой пряжи и покрытие предохраняющее кабель от слипания.
Применение кабеля ААБл-1 4х70
Кабель силовой алюминиевый ААБл-1 4х70 предназначен для передачи электрического тока напряжением до 1000 Вольт с частотой 50 Герц.
Прокладывают кабель ААБл-1 4х70 в траншеях с низкой и средней коррозионной активностью с отсутствием блуждающих токов.
Характеристики
Вес
0.51 кг.
Марка
ААБл
Высота
0.037 м.
Ширина
0.037 м.
Код ОКП
353 611
Глубина
1 м.
Код товара
ААБл-1 4х70
Срок службы
30 лет
Материал жилы
Алюминий
Наличие брони
да
Количество жил
4
Наличие экрана
да
Срок службы, лет
30
Материал изоляции
БПИ
Материал оболочки
Алюминий
Сечение жилы (мм/кв)
70
Наружный диаметр, мм
35.8
Максимальный вес (кг/м)
2.086
Номинальная частота, Гц
50
Расчетная масса(вес), кг\км
2 226
Допустимый радиус изгиба (мм)
905
Минимальный радиус изгиба, мм
895
Максимальный наружный диаметр (мм)
36.2
Сопротивление изоляции жил (МОм\км)
200
Максимальная длина в бухте(смотке), м
22
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
80
Максимальная температура нагрева жил
105 °C при перегрузке, 250 °C при токе КЗ
Номинальное переменное напряжение (кВ)
1
Номинальное переменное напряжение, Вольт
1000
Длительно допустимая токовая нагрузка, Ампер
184
Минимальный радиус изгиба, наружных диаметров
25
Длительно допустимая токовая нагрузка в земле, Ампер
180
Допустимая токовая нагрузка при прокладке в земле (А)
162
Допустимая токовая нагрузка при прокладке на воздухе (А)
161
