Кабель АВВГнг-LS 5х4

АВВГнг-LS 5х4 - кабель силовой с 5 алюминиевыми жилами сечением 4 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма.

Технические характеристики кабеля АВВГнг-LS 5х4

Климатическое исполнение кабеля силового алюминиевого АВВГнг(А)-LS 5*4: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг-LS 5х4 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А)-LS 5х4 не должна превышать 98%.
Монтаж кабеля АВВГнг-LS 5*4 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг-LS 5х4 должен быть не менее 153,9 миллиметров.
Растягивающее усилие при прокладке АВВГнг-LS 5х4 не должно превышать 600 Ньютонов.
Расчетная масса кабеля АВВГнг-LS 5*4 составляет 0,43 килограмм в метре.
Выделение дыма при горении(тлении) кабеля силового алюминиевого АВВГнг(А)-LS не приводит к снижению проницаемости света более чем на 50%.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг-LS 5х4 равен 17,61 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг-LS 5х4 на воздухе: 30 Ампер.

Расшифровка маркировки АВВГнг(А)-LS 5*4

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
LS - пониженное выделение дыма при горении (тлении).
5 - количество алюминиевых жил.
4 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

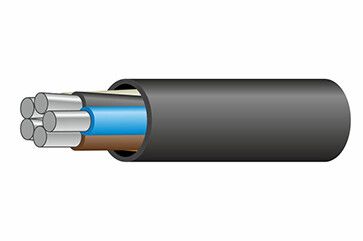

Конструкция кабеля АВВГнг-LS 5х4

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью и низким выделением дыма.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката с низким выделением дыма.

Применение кабеля АВВГнг-LS 5х4

Кабель силовой алюминиевый АВВГнг-LS 5*4 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 39 Ампер.
АВВГнг-LS 5х4 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
