Кабель КГН 1х10

КГН 1х10 - кабель гибкий силовой медный с 1 многопроволочными жилами сечением 10 мм2, в изоляции из резины изоляционной и оболочке из маслостойкой резины с пониженной пожарной опасностью.

Технические характеристики кабеля КГН 1х10

Климатическое исполнение кабеля гибкого маслостойкого КГН 1х10 - У, третья и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации гибкого кабеля КГН 1*10 : -30°С.
Максимальная рабочая температура КГН 1х10 : +50°С.
Монтаж кабеля КГН 1х10 производится при температуре не ниже -30 градусов Цельсия.
Минимальный радиус изгиба при монтаже кабеля КГН 1х10 - 88,8 мм.
Растягивающее усилие при монтаже кабеля гибкого маслостойкого КГН 1*10 не более 200 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГН 1х10 : не более 75°С.
Наружный диаметр КГН 1х10 : 11,1 мм.
Класс пожарной безопасности по ГОСТ 31565-2012: 01.8.2.5.4.
Расчетная масса кабеля КГН 1х10 : 0,23 кг\м.
Срок службы гибкого маслостойкого кабеля КГН 1х10 4 года с даты изготовления.
Допустимая токовая нагрузка КГН 1*10 : 70 Ампер.

Расшифровка маркировки КГН 1х10

К - кабель.
Г - гибкий.
Н - изоляция из маслостойкой резины не распространяющей горение.
1 - количество медных многопроволочных жил.
10 - сечение жил в мм2.

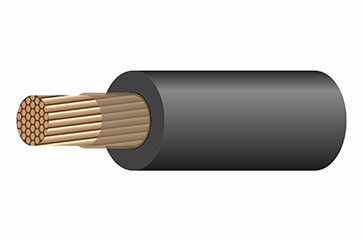

Конструкция кабеля КГН 1х10

1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из маслостойкой резины не распространяющей горение.

Применение кабеля КГН 1*10

Силовой гибкий медный маслостойкий негорючий кабель КГН 1х10 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГН 1х10 прокладывают подвижные линии электропитания в местах с возможным попаданием на оболочку дифузицирующих и агрессивных веществ, в том числе ГСМ.
Кабель гибкий КГН 1*10 не предназначен для применения на подъемно-транспортном оборудовании.
