Кабель КГВВнг(А)-LS 1х6

КГВВнг(А)-LS 1х6 - кабель силовой гибкий с 1 медными многопроволочными жилами, сечением 6 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката с низким выделением дыма.
КГВВнг-LS - является сокращенной маркировкой, полная маркировка КГВВнг(А)-LS.

Технические характеристики КГВВнг-LS 1х6

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВВнг(А)-LS 1*6 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВВнг-LS 1х6 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВВнг(А)-LS 1х6 допустимый радиус изгиба должен быть не меньше 73 миллиметров.
Усилия при протягивании КГВВнг-LS 1*6 по трассе не должны превышать 300 Ньютонов.
Количество выделяемых продуктов пиролиза при нагреве кабеля гибкого КГВВнг(А)-LS 1х6 в пересчете на HCl не превышает 140 мг\г.
Показатель токсичности продуктов пиролиза оболочки и изоляции не превышает 40 грамм в кубическом метре.
Допустимая температура жил кабеля КГВВнг-LS 1х6 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВВнг(А)-LS 1*6 составляет 0,11 килограмм в метре.
Наружный диаметр КГВВнг-LS 1х6 равен 7,3 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВВнг(А)-LS 1х6

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
LS - низкий уровень выделения дыма.
1 - количество медных многопроволочных токонесущих жил.
6 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

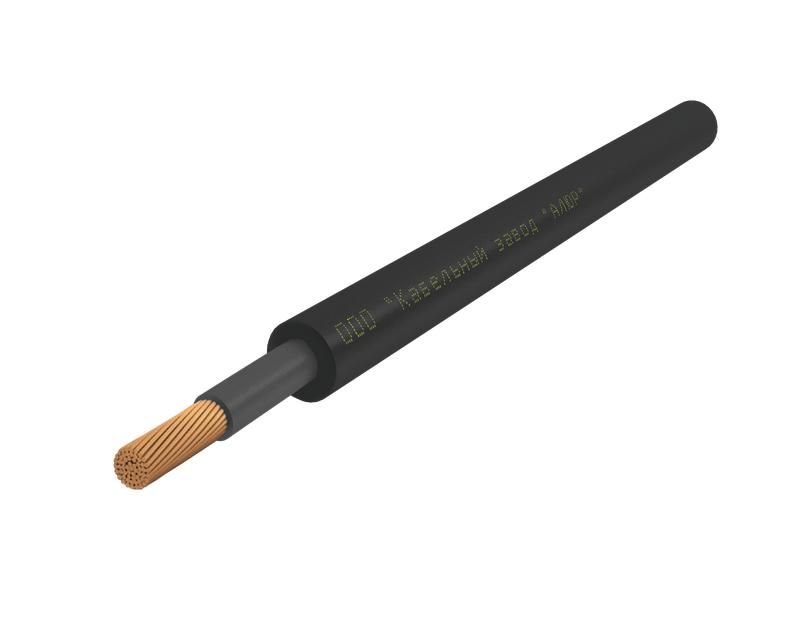

Конструкция кабеля КГВВнг-LS 1*6

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3) Скрутка - изолированные жилы скручены.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля КГВВнг(А)-LS 1х6
