Кабель ППГнг(А)-FRHF 4х16

ППГнг-FRHF 4х16 - сокращенная маркировка кабеля силового огнестойкого с 4 медными жилами, сечением 16 миллиметров квадратных, в изоляции и оболочке из пожаробезопасной полимерной композиции не содержащей галогенов, полная маркировка: ППГнг(А)-FRHF 4*16.
Кабель ППГнг(А)-FRHF 4х16 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Технические характеристики кабеля ППГнг(А)-FRHF 4х16

Температура эксплуатации от -50 до +50 градусов.
Климатическое исполнение: В, пятая категория размещения по ГОСТ 15150-69.
Эксплуатационная влажность воздуха: до 98%.
Монтаж кабеля ППГнг(А)-FRHF 4*16 производится при температуре не ниже -15°С.
Минимальный радиус изгиба при монтаже: 186,3 миллиметров.
Кабель огнестойкий безгалогенный ППГнг(А)-FRHF 4х16 стойкий к воздействию плесени.
Кабели ППГнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Кабель огнестойкий ППГнг(А)-FRHF 4х16 сохраняет работоспособность 180 минут под воздействием открытого огня.

Показатели коррозионной активности продуктов газовыделения при горении полимерных материалов кабеля:
1) Количество выделяемых газов галогенных кислот в пересчете на HCI - не более 5 мг\г.
2) Проводимость водного раствора с адсорбированными продуктами газовыделения - не более 10 мкСм/мм.
3) Показатель pH - не мене 4,3.

Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Температура жил при коротком замыкании - не более 250 градусов.
Продолжительность короткого замыкания - не более 5 секунд.
Максимальная температура нагрева жил по условиям невозгорания - не более 400°С.
Объём горючей массы кабеля ППГнг(А)-FRHF 4*16: 357 литров на километр.
Код ОКП: 353381.
Наружный диаметр кабеля ППГнг(А)-FRHF 4х16 - 24 миллиметров.
Срок службы не менее 30 лет с даты изготовления.
Расчетная масса кабеля ППГнг(А)-FRHF 4х16 - 1,21 килограмм в метре.
Растягивающее усилие при монтаже кабеля ППГнг(А)-FRHF 4*16 не должно превышать 1920 Ньютонов.

Токовые нагрузки кабеля ППГнг(А)-FRHF 4х16

Допустимый ток при прокладке на воздухе - 84 Ампер.
Допустимый ток при прокладке в земле - 102 Ампер.
Допустимый ток короткого замыкания - 1740 Ампер.
Активное сопротивление жилы - 1,2 Ом на километр.

Расшифровка маркировки ППГнг(А)-FRHF 4х16

П - изоляция из безгалогенного термопластичного полимерного композита.
П - оболочка из полимера не содержащего галогенов.
Г - не имеет брони.
нг - пониженная пожарная опасность.
(А) - категория пожарной безопасности.
FR - сохраняет работоспособность под открытым огнем.
HF - не выделяет коррозионно-активных газообразных продуктов при горении.
4 - количество жил.
16 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочное исполнение жилы.
(мж),(мк) или (мс) - многопроволочное исполнение жилы.
(180) - сохраняет работоспособность 180 минут под открытым огнем.
(0,66) - номинальное напряжение до 660 вольт.
(1,0) - Номинальное напряжение до 1000 Вольт.

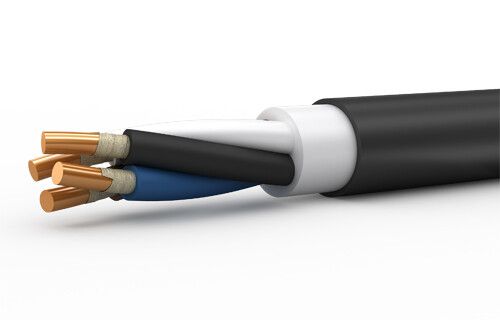

Конструкция кабеля ППГнг(А)-FRHF 4*16

1) Жила - медная многопроволочная или однопроволочная 1 или 2 класса по ГОСТ 22483-77
2) Термический барьер - из слюдосодержащих лент.
3) Изоляция - из термопластичной полимерной композиции, не содержащей галогенов.
4) Заполнение - из полимерной композиции, не содержащей галогенов.
5) Обмотка – из слюдосодержащей ленты или одной стеклоленты.
6) Оболочка - из полимерной композиции, не содержащей галогенов.

Применение кабеля ППГнг(А)-FRHF 4х16

Кабель силовой огнестойкий безгалогенный ППГнг(А)-FRHF 4х16 предназначен для стационарной установки в сетях электроснабжения напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 102 Ампер.
Кабелем ППГнг(А)-FRHF 4*16 прокладывают линии питания систем безопасности, пожаротушения, аварийных выходов, пожарной сигнализации, и других систем где требуется работоспособность при пожаре. Кабель безгалогенный ППГнг(А)-FRHF 4х16 разрешено прокладывать в помещениях с массовым скоплением людей (детские сады, школы, офисные помещения и др.).
