Кабель ППГнг(А)-HF 3х10
Товарные предложения:
Кабель медный силовой ППГнг(А)-HF 3х10-0,66 (ож) Цветлит | 23.12.2024 | 244 м. | 439,44 ₽ | м. | от 3 дней |
ППГнг(А)-HF 3x10 ок-1 | 23.12.2024 | 7023 м. | 439,62 ₽ | м. | от 1 дня |
Кабель ППГнг(А)-HF 3х10 ОК (N PE) 0.66кВ (м) Кабэкс ТХМ00194095 | 23.12.2024 | 4349 м. | 445,3 ₽ | м. | от 1 дня |
Кабель ППГнг(А)-HF 3х10 ОК (N PE) 0.66кВ (м) Кабэкс ТХМ00194095 | 23.12.2024 | 2691 м. | 445,3 ₽ | м. | от 1 дня |
Кабель силовой ППГнг(А)-HF 3х10,0 ок (N,PE) - 0,66кВ ТРТС | 23.12.2024 | 6564 м. | 449,42 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля ППГнг(А)-HF 3х10
Кабель ППГнг(А)-HF 3х10 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой негорюний, безгалогенный медный кабель ППГнг(А)-HF 3*10 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ППГнг-HF 3х10 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Размер скидки на ППГнг-HF 3*10 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Описание
ППГнг-HF 3х10 - сокращенная маркировка кабеля силового с 3 медными жилами сечением 10 квадратных миллиметров, в изоляции и оболочке из пожаробезопасной безгалогенной полимерной композиции, полная маркировка: ППГнг(А)-HF 3*10 .
Кабель ППГнг(А)-HF 3*10 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Технические характеристики кабеля ППГнг(А)-HF 3х10
Климатическое исполнение (В) категории размещения 1-5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Эксплуатационная влажность воздуха до 98%.
Монтаж кабеля ППГнг(А)-HF 3*10 производится при температуре не менее -15 градусов.
Радиус изгиба при монтаже - не менее 137,7 миллиметров.
Кабели ППГнг(А)-HF не распространяют горение при прокладке в пучках по категории (А).
Образование дыма при горении и тлении кабеля ППГнг(А)-HF 3х10 не приводит к снижению проницания света более чем на 40%.
Показатели коррозионной активности продуктов пиролиза при горении и тлении кабеля ППГнг(А)-HF 3х10
1)Количество выделяемых газов галогенных кислот в пересчете на HCI - не более 5 мг\г;
2)Проводимость водного раствора с адсорбированными продуктами газовыделения - не более 10 мкСм/мм;
3)Показатель pH - не мене 4,3.
Температура нагрева жил при эксплуатации не должна превышать 70°С
Температура нагрева жил при токах короткого замыкания не должна превышать 160°С.
Предельная температура жил по условиям невозгорания, не более 350°С.
Продолжительность короткого замыкания - не более 5 секунд.
Наружный диаметр кабеля ППГнг(А)-HF 3*10 - 17,6 миллиметров.
Код ОКП: 353371.
Класс пожарной безопасности по ГОСТ 31565-2012 - П1б.8.1.2.1.
Масса кабеля ППГнг(А)-HF 3х10 - 0,64 килограмм в метре.
Срок службы силового безгалогенного кабеля не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 900 Ньютонов
Токовые нагрузки ППГнг(А)-HF 3х10
Допустимый ток при прокладке на воздухе: 63 Ампер.
Допустимый ток при прокладке в земле: 79 Ампер.
Допустимый ток короткого замыкания: 1090 Ампер.
Активное сопротивление жилы: 1,84 Ом на километр.
Расшифровка маркировки ППГнг(А)-HF 3*10
П - Изоляция из безгалогенного пластиката.
П - Оболочка из безгалогенной композиции.
Г - Не имеет бронированного покрова.
нг - пониженная пожарная опасность.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при групповой прокладке.
HF - не выделяет коррозионно-активных газообразных продуктов при горении.
3 - Количество медных жил.
10 - Сечение медных жил.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном исполнении.
(мк), (мс) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Номинальное напряжение до 660 Вольт.
(1,0) - Номинальное напряжение 1000 Вольт.

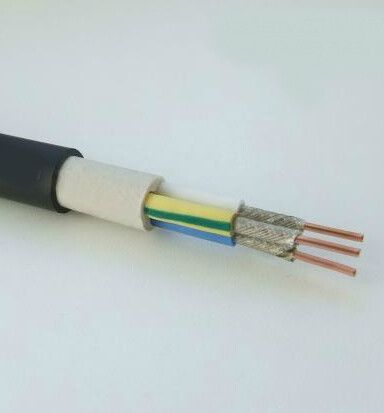

Конструкция кабеля ППГнг(А)-HF 3х10
1)Жила - медная многопроволочная или однопроволочная по ГОСТ 22483-77.
2) Изоляция - из полимерной композиции, не содержащей галогенов.
3) Оболочка - из полимерной композиции, не содержащей галогенов.
4) Заполнение - из полимерной композиции, не содержащей галогенов.
Применение кабеля ППГнг(А)-HF 3х10
Кабель силовой медный безгалогенный ППГнг(А)-HF 3*10 предназначен для стационарной установки в электрических сетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 79 Ампер.
Кабелем ППГнг(А)-HF 3х10 прокладывают сети электроснабжения в детских садах, школах, офисных помещениях и в других помещениях с массовым скоплением людей где предъявляются высокие требования пожаробезопасности.
Характеристики
Вес
0.501
ГОСТ
31996-2012
Марка
ППГнг(А)-HF
Код ОКП
353 371
Код товара
ППГнг-HF 3х10
Срок службы
30
Материал жилы
Медь
Количество жил
3
Срок службы, лет
30
Конструкция жилы
ок
Материал изоляции
БПК
Материал оболочки
БПК
Сечение жилы (мм/кв)
10
Максимальный вес (кг/м)
0.535
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
1
Толщина изоляции жил (мм)
1
Объём горючей массы (л/км)
224
Максимальный диаметр жилы
3.7
Наружный диаметр 0.66 кВ (мм)
15.3
Масса цветного металла (г/м)
267
Расчетная масса 0.66 кВ (кг/км)
518
Допустимый радиус изгиба (мм)
158
Тип исполнения по ГОСТ 31565-2012
нг(A)-HF
Толщина изоляции жил 0.66 Кв (мм)
0.9
Допустимые усилия при тяжении (Н)
900
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
535
Максимальный наружный диаметр (мм)
15.8
Сопротивление изоляции жил (МОм\км)
5
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
1.09
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Низкая токсичность продуктов горения
да
Сопротивление изоляции при 20°С, Мом\км
7.1
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.1.2.1
Номинальное переменное напряжение (кВ)
1
Сопротивление изоляции при 70 °С, Мом\км
0.005
Электрическое сопротивление жилы (ом/км)
1.83
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
63
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
23.17
Максимальная мощность при прокладке в земле, 380V (кВт)
51.98
Длительно допустимая токовая нагрузка в земле, Ампер
79
Допустимая токовая нагрузка при прокладке в земле (А)
79
Максимальная мощность при прокладке в воздухе, 220V (кВт)
18.48
Максимальная мощность при прокладке в воздухе, 380V (кВт)
41.45
Допустимый ток односекундного короткого замыкания (кА)
1.09
Допустимая токовая нагрузка при прокладке на воздухе (А)
63
