Кабель ТППэпБбШп 20х2х0,64

ТППэпБбШп 20х2х0,64 - кабель телефонный бронированный с 40 медными жилами, скрученными попарно, диаметром 0,64 миллиметров , в изоляции и оболочке из полиэтилена, с броней из двух стальных оцинкованных лент.

Технические характеристики кабеля ТППэпБбШп 20*2*0.64

ТППэпБбШп 20х2х0,64 эксплуатируется в умеренно холодном климате согласно первой и второй категории размещения по ГОСТ 15150-69.
Диапазон температур эксплуатации телефонного бронированного кабеля от -50 до +60 градусов.
Влажность воздуха при эксплуатации кабеля ТППэпБбШп 20х2х0,64 не должна превышать 98%.
Монтаж телефонного бронированного кабеля ТППэпБбШп 20*2*0,64 производится при температуре не ниже -15°С.
Радиус изгиба при прокладке должен быть не менее 296,4 миллиметров.
Расчетная масса кабеля ТППэпБбШп 20х2х0.64 составляет 0,736 килограмм в метре.
Срок службы не менее 20 лет.
Наружный диаметр кабеля ТППэпБбШп 20*2*0,64 равен 24,7 миллиметрам.

Расшифровка маркировки ТППэпБбШп 20х2х0,64

Т - телефонный кабель.
П - полиэтиленовая изоляция.
П - внутренняя оболочка из полиэтилена.
эп - экран из алюмополимерной ленты.
Б - броня из двух стальных оцинкованных лент.
б - не имеет защитную подушку под бронёй.
Шп - наружная оболочка из полиэтилена.
20 - количество скруток.
2 - количество жил в скрутке.
0,64 - диаметр жил в миллиметрах.

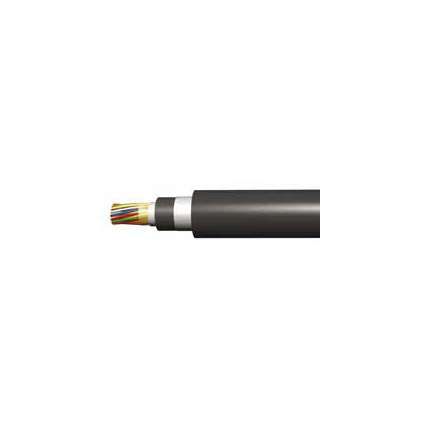

Конструкция кабеля ТППэпБбШп 20*2*0,64

1) Жила - медная однопроволочная, круглая, мягкая.
2) Изоляция - из полиэтилена.
3) Скрутка - жилы скручены попарно.
4) Поясная изоляция - из поливинилхлоридного пластиката.
5) Экран- из алюмополимерной ленты, под экраном проложена медная контактная проволока.
6) Внутренняя оболочка - из полиэтилена.
7) Броня - из двух стальных оцинкованных лент.
8) Наружная оболочка - из полиэтилена.

Применение кабеля ТППэпБбШп 20х2х0.64

Телефонный бронированный кабель ТППэпБбШп 20х2х0,64 предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 Вольт переменного тока частотой 50 Герц или напряжением до 315 и 200 Вольт постоянного тока.
Прокладывают ТППэпБбШп 20*2*0,64 в грунтах всех категорий (кроме механизированной - в скальных грунтах), не подверженных мерзлотным деформациям.
