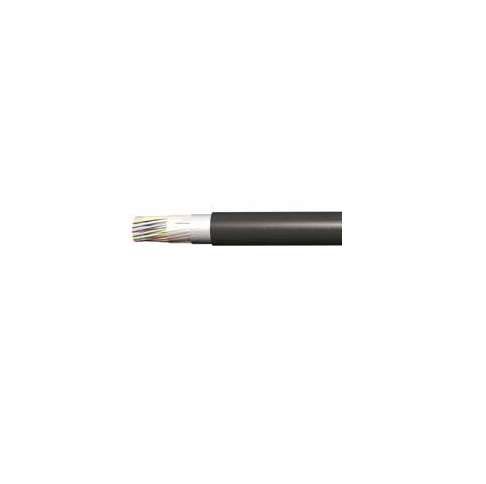

ТСВ 103х2х0,4 - кабель телефонный экранированный с 206 медными однопроволочными жилами диаметром 0,4 миллиметров , в изоляции и оболочке из поливинилхлоридного пластиката и экраном из фольгированного лавсана.
Технические характеристики кабеля ТСВ 103*2*0,4
Климатическое исполнение телефонного кабеля ТСВ 103х2х0.4: УХЛ, четвертая категория размещения по ГОСТ 15150-69.
Диапазон температур эксплуатации кабеля ТСВ 103х2х0,4: от -20 до +50 градусов.
Относительная влажность воздуха при эксплуатации кабеля ТСВ 103*2*0.4 не должна превышать 98% при температуре 35°С.
Монтаж кабеля ТСВ 103х2х0,4 производится при температуре не ниже -10 градусов.
Минимальный радиус изгиба при прокладке ТСВ 103х2х0.4: 232 миллиметров.
Электрическое сопротивление жилы кабеля ТСВ 103*2*0,4: 148 Ом на километр.
Сопротивление изоляции: 100 Мом на километр.
Электрическая емкость рабочих пар на длине 1000 метров: не более 100 нФ.
Расчетная масса кабеля ТСВ 103х2х0,4: 0,52 килограмм в метре.
Наружный диаметр кабеля ТСВ 103х2х0.4: 23,2 миллиметров.
Срок службы телефонного кабеля ТСВ 103*2*0,4 не менее 15 лет.
Расшифровка маркировки ТСВ 103х2х0.4
Т - телефонный.
С - для стационарной прокладки.
В - виниловая изоляция и оболочка.
103 - количество скруток.
2 - количество жил в скрутке.
0,4 - диаметр жилы в миллиметрах.
Конструкция кабеля ТСВ 103х2х0,4
1) Жила - медная однопроволочная.
2) Изоляция - из ПВХ пластиката.
3) Экран - из фольгированного лавсана.
4) Оболочка - из ПВХ пластиката.
Применение кабеля ТСВ 103*2*0,4
Кабель телефонный ТСВ 103х2х0.4 предназначен для монтажа низкочастотного стационарного оборудования.
- ТСВ
- 206
- 0.12
- Медь
- ПВХ
- ПВХ
- 0.52
- 23.2
- 148
- 232
- 0.145
- от -20 до +50
- 15 лет
- 357 412
- О1.8.2.5.4
- 0.4
- 100
- 100
- да
- 2,4
- 0.52
- 15
- 23.2
- 520
- 232
- 96
- 1000 В частотой 50 Гц
- 100
- 10
- 148
- не более 2,4 дБ/км на частоте 1,0 кГц
- 100
- 1500
