ВБШвнг(А)-LS 5х120 мс-1 | 177 | 7 928.02 р. | 19.04.2024 | От 1 дня |
Условия поставки кабеля ВБбШвнг(А)-LS 5х120
Кабель ВБбШвнг(А)-LS 5*120 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБбШвнг(А)-LS 5х120 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный бронированный негорючий малодымный кабель ВБбШвнг-LS 5*120 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБбШвнг(А)-LS 5х120 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
ВБбШвнг-LS 5х120 - кабель силовой бронированный с 5 медными жилами сечением 120 миллиметров квадратных, в изоляции и оболочке из негорючего ПВХ пластиката с пониженным выделением дыма, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг-LS 5*120 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились, новая маркировка ВБШвнг(А)-LS.
Технические характеристики кабеля ВБбШвнг-LS 5х120
Температуры эксплуатации кабеля ВБбШвнг-LS 5*120 от +50 до -50 градусов Цельсия.
Климатическое исполнение кабеля бронированного негорючего бездымного - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Выделение дыма при горении кабеля ВБбШвнг-LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг-LS 5х120 не менее 444,6 миллиметров.
Допустимое растягивающее усилие при прокладке медного бронированного кабеля ВБбШвнг-LS 5х120 не должно превышать 30000 Ньютонов.
Длительная температура нагрева жил кабелей при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг-ls при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил,бронированного бездымного кабеля при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг-LS 5*120 - 49,4 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля силового бронированного ВБбШвнг-LS 5х120 - 7,35 килограмм в метре.
Срок службы кабеля негорючего, бездымного, медного бронированного ВБбШвнг-LS 5х120 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля силового ВБбШвнг-LS 5*120
Допустимый ток при прокладке кабеля на воздухе - 302 Ампер.
Допустимый ток при прокладке бронированного кабеля в земле - 317 Ампер.
Допустимый ток короткого замыкания - 13,21 Ампер.
Активное сопротивление жилы - 0,158 Ом на километр.
Расшифровка маркировки кабеля ВБбШвнг-LS 5х120
В - изоляция из негорючего ПВХ пластиката с пониженным выделением дыма.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением газов при горении.
нг - не распространяет горение.
LS - пониженное выделение дыма при горении.
5 - количество медных жил.
120 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

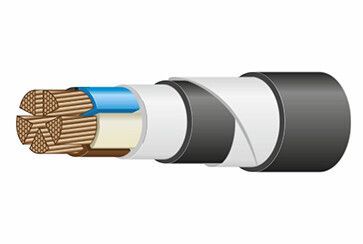

Конструкция кабеля ВБбШвнг-LS 5х120
1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из негорючего ПВХ пластиката с низким газовыделением при горении.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.
Применение кабеля ВБбШвнг-LS 5*120
Кабель негорючий, силовой медный бронированный ВБбШвнг-LS 5х120 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 317 Ампер.
Кабелем ВБбШвнг-LS 5х120 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, ВБбШвнг-LS проходит современные требования пожарной безопасности при прокладке в закрытых помещениях.
- ВБбШвнг-LS
- 5
- 120
- Медь
- ПВХ
- ПВХ
- 7.823
- 49.4
- 0.15
- 395.2
- 302
- 317
- 13.21
- 1
- от -50 до +50
- 30
- 35 337 137
- П1б.8.2.2.2
- 7
- 1.6
- да
- 5340
- мк, мс
- 50
- -50
- 88.59
- 92.99
- 198.72
- 208.59
- Б
- нг(А)-LS
- 31996-2012
- Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
- 2
- 14.5
- 7823
- 70
- 160
- 350
- 18000
- 90
- -15
- 6.907
- 30
- 50
- 6
- 3,5 кВ частотой 50 Гц
- 3.7
- 1000
- 7.5
- 70
- 280
- 13.21
- 90 °C при перегрузке, 160 °C при токе КЗ
- 294
