ВБШвнг(А)-FRLS 4х16

ВБШвнг(А)-FRLS 4х16 - силовой бронированный огнестойкий кабель с четырьмя медными жилами сечением 16 (Шестнадцать) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВБШвнг-FRLS 4*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВБШвнг(А)-FRLS 4х16

В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент.
Шв - шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
16 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВБШвнг(А)-FRLS 4*16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ВБШвнг-FRLS 4х16 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВБШвнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ВБШвнг(А)-FRLS 4*16 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы огнестойкого кабеля ВБШвнг(А)-FRLS 4х16 не менее 30 лет.

Токовые нагрузки кабеля ВБШвнг(А)-FRLS 4х16

Допустимый ток при прокладке ВБШвнг(А)-FRLS 4*16 на воздухе - 84 Ампер.
Допустимый ток при прокладке в земле - 102 Ампер.
Допустимый ток односекундного короткого замыкания - 1.74 кА.
Сопротивление километра жилы - 1.15 Ом.

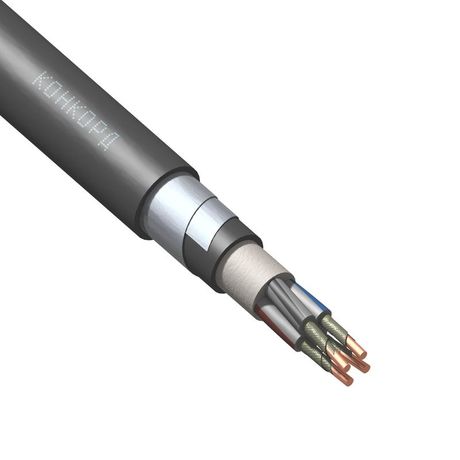

Конструкция кабеля ВБШвнг(А)-FRLS 4х16

1) Жила - медная однопроволочная круглая, многопроволочная кругалая сечением 16 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ВБШвнг(А)-FRLS 4х16

Кабель силовой медный,огнестойкий,бронированный ВБШвнг(А)-FRLS 4*16 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.Допускается прокладка в земле (траншеях)
ВБШвнг(А)-FRLS ХЛ 4х16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
