Кабель ВВГ 3х35+1х16

ВВГ 3х35+1х16 - кабель силовой с 4 медными жилами, сечением 35 миллиметров квадратных, в пластмассовой изоляции и оболочке. ВВГ 3*35+1*16 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Кабель силовой ВВГ 3х35+1х16 является устаревшей кабельной маркой и не соответствует современным требованиям пожарной безопасности, более современной заменой (аналогом) является кабель ВВГнг(А) 3*35+1*16

Технические характеристики кабеля ВВГ 3х35+1х16

Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.
Прокладка и монтаж кабеля ВВГ 3*35+1*16 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.
Допустимый радиус изгиба при прокладке ВВГ 3х35+1х16 составляет не менее 243 миллиметров.
Допустимое растягивающее усилие при монтаже кабеля ВВГ 3х35+1х16 не должно превышать 7000 Ньютонов.
Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.
Максимально допустимая температура нагрева жил ВВГ 3*35+1*16 при токах короткого замыкания, составляет +150 градусов Цельсия.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.
Класс пожарной опасности кабеля ВВГ 3х35+1х16 ГОСТ Р 53315-2009: О1.8.2.5.4.
Код ОКП: 35 2122.
Срок службы кабеля силового ВВГ 3х35+1х16 не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГ 3х35+1х16 - 1,72 килограмм в метре.
Наружный диаметр ВВГ 3*35+1*16 - 27 миллиметров.

Токовые нагрузки кабеля ВВГ 3х35+1х16

Допустимый ток при прокладке ВВГ 3х35+1х16 в воздухе - 137 А.
Допустимый ток при прокладке в земле - 158 А.
Допустимый ток односекундного короткого замыкания - 3860 А.
Активное сопротивление жилы кабеля ВВГ 3*35+1*16 - 0,54 Ом на километр.

Расшифровка маркировки ВВГ 3х35+1х16

В - Изоляция из ПВХ пластиката.
В - Оболочка из ПВХ пластиката.
Г - Не имеет брони.
4 - Количество токопроводящих жил.
35 - Сечение жил в квадратных миллиметрах.

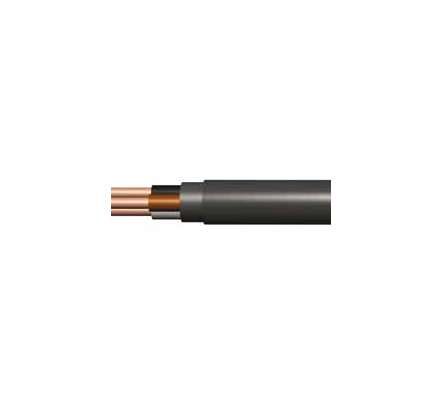

Конструкция кабеля ВВГ 3х35+1х16

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридного пластиката.
3. Оболочка – из поливинилхлоридного пластиката.

Применение кабеля ВВГ 3х35+1х16

Кабель силовой медный ВВГ 3*35+1*16 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.
Прокладывают ВВГ 3х35+1х16 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Кабелем ВВГ 3х35+1х16 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.
