Кабель ВВГ 4х150

ВВГ 4х150 - кабель силовой с 4 медными жилами, сечением 150 миллиметров квадратных, в пластмассовой изоляции и оболочке. ВВГ 4*150 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Кабель силовой ВВГ 4х150 является устаревшей кабельной маркой и не соответствует современным требованиям пожарной безопасности, более современной заменой (аналогом) является кабель ВВГнг(А) 4*150

Технические характеристики кабеля ВВГ 4х150

Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.
Прокладка и монтаж кабеля ВВГ 4*150 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.
Допустимый радиус изгиба при прокладке ВВГ 4х150 составляет не менее 426,6 миллиметров.
Допустимое растягивающее усилие при монтаже кабеля ВВГ 4х150 не должно превышать 30000 Ньютонов.
Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.
Максимально допустимая температура нагрева жил ВВГ 4*150 при токах короткого замыкания, составляет +150 градусов Цельсия.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.
Класс пожарной опасности кабеля ВВГ 4х150 ГОСТ Р 53315-2009: О1.8.2.5.4.
Код ОКП: 35 2122.
Срок службы кабеля силового ВВГ 4х150 не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГ 4х150 - 6,82 килограмм в метре.
Наружный диаметр ВВГ 4*150 - 47,4 миллиметров.

Токовые нагрузки кабеля ВВГ 4х150

Допустимый ток при прокладке ВВГ 4х150 в воздухе - 346 А.
Допустимый ток при прокладке в земле - 358 А.
Допустимый ток односекундного короткого замыкания - 16300 А.
Активное сопротивление жилы кабеля ВВГ 4*150 - 0,123 Ом на километр.

Расшифровка маркировки ВВГ 4х150

В - Изоляция из ПВХ пластиката.
В - Оболочка из ПВХ пластиката.
Г - Не имеет брони.
4 - Количество токопроводящих жил.
150 - Сечение жил в квадратных миллиметрах.

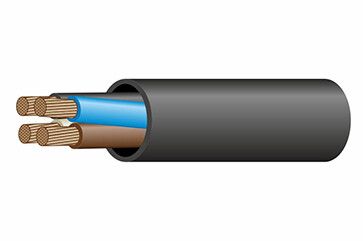

Конструкция кабеля ВВГ 4х150

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридного пластиката.
3. Оболочка – из поливинилхлоридного пластиката.

Применение кабеля ВВГ 4х150

Кабель силовой медный ВВГ 4*150 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.
Прокладывают ВВГ 4х150 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Кабелем ВВГ 4х150 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.
