Кабель ВВГнг-LS 1х4

ВВГнг-LS 1х4 - сокращенная маркировка кабеля силового с 1 медными жилами сечением 4 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГнг(А)-LS 1*4 .
Кабель ВВГнг(А)-LS 1х4 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГнг-LS 1х4 является аналогом (заменой) следующих импортных кабелей: NYY-J 1*4 , NYY-O 1х4 , CYKY 1х4 , NYM 1*4.

Технические характеристики кабеля ВВГнг-LS 1х4

Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГнг-LS 1х4 производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 63,9 миллиметров.
Кабель ВВГнг(А)-LS 1х4 не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 1*4 не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг-LS 1х4 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Расчетная масса кабеля ВВГнг-LS 1х4 - 0,09 килограмм в метре.
Наружный диаметр - 7,1 миллиметров.
Срок службы кабеля ВВГнг-LS 1*4 - не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 200 Ньютонов.

Токовые нагрузки кабеля ВВГнг-LS 1х4

Допустимый ток при прокладке ВВГнг-LS 1х4 на воздухе: 39 Ампер.
Допустимый ток при прокладке в земле: 50 Ампер.
Допустимый ток односекундного короткого замыкания: 430 Ампер.
Активное сопротивление жилы: 4,65 Ом на километр.

Расшифровка маркировки ВВГнг(А)-LS 1х4

В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение при горении (тлении).
1 - Количество токопроводящих жил.
4 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение 660 Вольт.
(1) - Кабель рассчитан на напряжение 1000 Вольт.

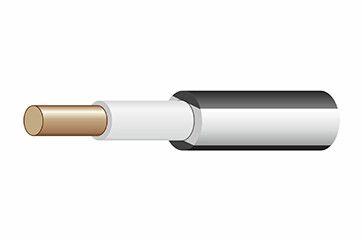

Конструкция кабеля ВВГнг(А)-LS 1х4

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3. Заполнение - из ПВХ композиции пониженной пожарной опасности.
4. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.

Применение кабеля ВВГнг-LS 1*4

Кабель силовой медный ВВГнг-LS 1х4 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 50 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS 1х4 используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS 1*4 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
