Условия поставки кабеля ВВГнг(А)-LSLTx 3х70
Кабель ВВГнг(А)-LSLTx 3*70 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВВГнг(А)-LSLTx 3х70 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный негорючий малодымный низкотоксичный кабель ВВГнг-LSLTx 3*70 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВВГнг(А)-LSLTx 3х70 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
ВВГнг-LSLTx 3х70 - сокращенная маркировка кабеля силового с 3 медными токопроводящими жилами, сечением 70 миллиметров квадратных, в изоляции и оболочке из негорючего ПВХ пластиката, с низкой токсичностью продуктов пиролиза и низким выделением дыма, полная маркировка: ВВГнг(А)-LSLTx 3*70 .
Кабель ВВГнг(А)-LSLTx 3х70 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Технические характеристики кабеля ВВГнг(А)-LSLTx 3х70
Климатическое исполнение УХЛ, категории размещения четвертая и третья по ГОСТ 15150-69.
Эксплуатационная влажность воздуха до 98%.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ВВГнг(А)-LSLTx 3*70 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев.
Радиус изгиба при прокладке - не менее 294,3 миллиметров.
Показатель токсичности продуктов горения кабеля ВВГнг(А)-LSLTx 3х70 не более 120 грамм на метр кубический.
Кабели ВВГнг(А)-LSLTx не распространяют горение при прокладке в пучках.
Образование дыма при тлении и горении кабеля ВВГнг(А)-LSLTx 3х70 не приводит к снижению проницаемости света более чем на 50%.
Массовая доля хлористого водорода при горении изоляции не более 100 мг\г;
оболочки: не более 80мг\г;
заполнения: не более 50мг\г.
Рабочая температура нагрева жил при эксплуатации: не более 70 градусов Цельсия.
Температура нагрева жил в режиме перегрузки не более 90 °С.
Максимальная температура нагрева жил при коротком замыкании не более 160 °С.
Короткое замыкание не должно превышать 5 секунд.
Предельная температура жил кабеля ВВГнг(А)-LSLTx 3*70 при коротком замыкании не должна превышать 350°С.
Объём горючей массы кабеля ВВГнг(А)-LSLTx 3х70 - 438 литров на километр.
Код ОКП: 353 371.
Теплота сгорания кабеля ВВГнг(А)-LSLTx 3х70 - 12437 МДж/км.
Наружный диаметр - 28,7 миллиметров.
Срок службы кабеля ВВГнг(А)-LSLTx 3*70 не менее 30 лет с даты изготовления.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.8.2.1.2.
Масса кабеля ВВГнг(А)-LSLTx 3х70 - 2,68 килограмм в метре.
Растягивающее усилие при монтаже кабеля ВВГнг(А)-LSLTx 3х70 не должно превышать 6300 Ньютонов.
Токовые нагрузки кабеля ВВГнг(А)-LSLTx 3*70
Допустимый ток при прокладке на воздухе: 211 Ампер.
Допустимый ток при прокладке в земле: 231 Ампер.
Допустимый ток односекундного короткого замыкания: 7540 Ампер.
Активное сопротивление жилы: 0,28 Ом на километр.
Расшифровка маркировки кабеля ВВГнг(А)-LSLTx 3х70
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
нг - имеет пониженную пожарную опасность.
(А) - не распространяет горение при прокладке в пучках.
LS - пониженное выделение дыма при горении, тлении.
LTx - имеет пониженную токсичность продуктов горения.
3 - количество жил.
70 - сечение жил в квадратных миллиметрах.
Также в маркировке присутствуют следующие обозначения:
(ож) или (ок) - жила выполнена в однопроволочном (монолитном) исполнении.
(мж) или (мк) - жила выполнена в многопроволочном исполнении.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

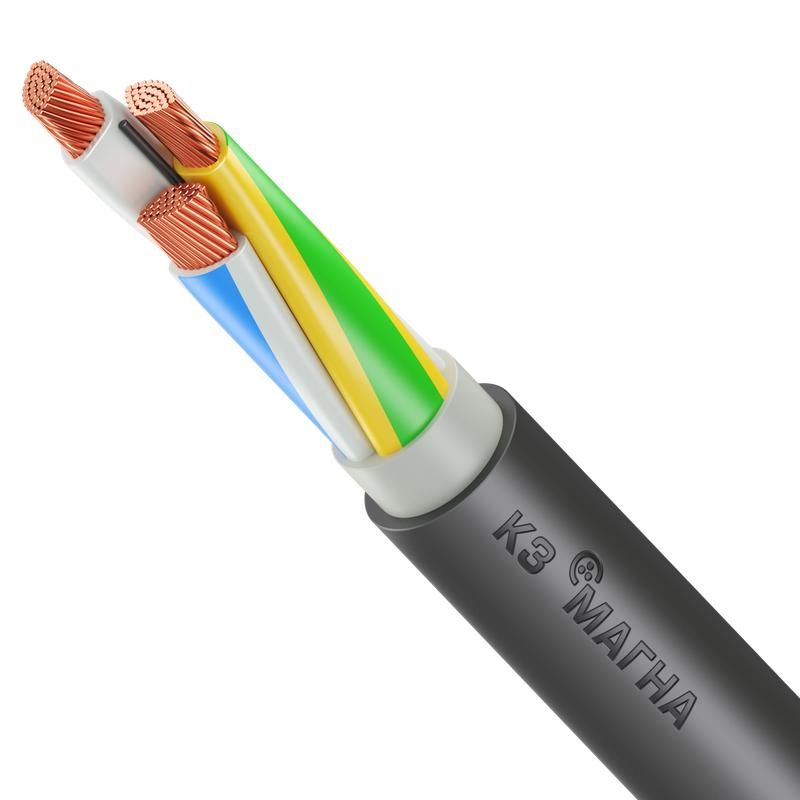

Конструкция кабеля ВВГнг(А)-LSLTx 3х70
1) Жила – медная первого или второго класса по ГОСТ 22483.
2) Изоляция – из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.
3) Заполнение - из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.
4) Оболочка - из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.
Применение кабеля ВВГнг(А)-LSLTx 3*70
Кабель силовой медный ВВГнг(А)-LSLTx 3х70 предназначен для передачи электроэнергии в стационарных сетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 231 Ампер.
Кабелем ВВГнг(А)-LSLTx 3х70 прокладывают сети электроснабжения в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС.
- ВВГнг(А)-LSLTx
- 3
- 70
- Медь
- ПВХ
- ПВХ
- 2.852
- 32.7
- 0.27
- 261.6
- 211
- 231
- 7.54
- 1
- от -50 до +50
- 30
- 353 371
- П1б.8.2.1.2
- 438
- 12437
- 7
- 1.4
- 1869
- да
- мк, мс
- 50
- -50
- 61.89
- 67.76
- 138.84
- 152
- нг(А)-LSLTx
- 31996-2012
- 2
- 11
- 2852
- 70
- 160
- 350
- 6300
- 90
- -15
- 30
- 28.7
- 50
- 2 675
- 215.25
- 18
- 3,5 кВ частотой 50 Гц
- 4.1
- 1000
- 7.5
- 70
- 211
- 7.54
- 90 °C при перегрузке, 160 °C при токе КЗ
- 231
