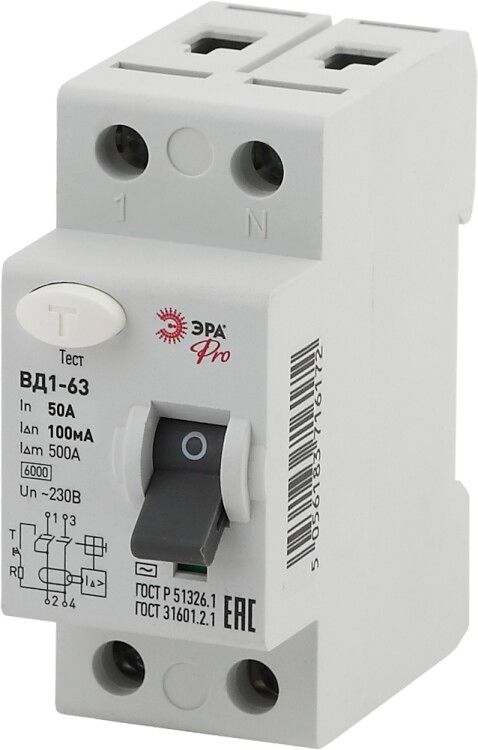

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-36 ВД1-63 1P+N 50А 100мА Pro | Б0031881 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 1P+N/2P 50А 100мА от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО работает без внешнего питания и подходит для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО эл-механическое ВД1-63 1P+N/2P 50А 100мА защищает от поражения электрическим током при прикосновении к токоведущим частям - например, при повреждении изоляции провода или корпуса оборудования. Также оно снижает риск возгорания, вызванного утечками тока на землю. Подходит для использования в жилых домах, офисах, производственных помещениях и на объектах с постоянным доступом персонала к электрооборудованию. Не заменяет автоматический выключатель - требуется совместная установка с устройством защиты от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер без срабатывания
• Дифференциальный ток: 100 мА - срабатывает при утечке тока 100 миллиампер и выше
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6000 ампер
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая опасный потенциал на нулевом проводе
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Поперечное сечение проводника: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Частота: 50 Гц - предназначен для сетей с промышленной частотой 50 герц
• Рабочая температура: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль)
• Глубина монтажа: 66 мм - необходимо обеспечить свободное пространство за щитом
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока до 250 ампер
• Номинальное импульсное выдерживаемое напряжение: 0 кВ - не предназначен для защиты от грозовых перенапряжений

Совместимость и монтаж

УЗО эл-механическое ВД1-63 1P+N/2P 50А 100мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: входные клеммы обозначены как L/N, выходные - как T/L и T/N. Нельзя подключать ноль перед УЗО к общему нолю после него - это нарушит работу устройства. Монтаж выполняется с использованием крестовой отвертки. Обязательно проверьте соответствие сечения проводов (не более 25 мм2) и плотность затяжки контактов - слабый контакт вызывает нагрев и отказ.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Принцип работы основан на механическом сравнении токов в фазе и нуле - при наличии утечки срабатывает магнитный триpper без необходимости внешнего питания. Это делает его работоспособным даже при отключении напряжения в сети. Отличается повышенной надёжностью по сравнению с электронными аналогами, так как не зависит от элементов питания и микросхем.

Преимущества

• Не требует внешнего питания - работает при любых условиях, включая аварийные отключения
• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения
• Надёжное отключение при утечках AC - оптимально для бытовых и промышленных сетей с обычной нагрузкой
• Имеет визуальное положение переключателя - легко определить состояние (вкл./выкл.)
• Подходит для установки в щитах с ограниченным пространством - компактная двухмодульная конструкция

Ограничения применения

• Не реагирует на постоянный ток утечки (DC) - не подходит для систем с выпрямителями, ИБП, LED-драйверами, солнечными панелями
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель в цепи
• IP20 - нельзя устанавливать во влажных местах, на улице, в подвалах без контроля влажности
• Не рекомендовано применение в сетях с высокими гармониками - возможны ложные срабатывания
• Номинальное импульсное напряжение 0 кВ - не защищает от ударов молнии; необходимы дополнительные УЗИП

Примеры использования

• Защита розеточных групп в квартире, особенно в ванной комнате и кухне
• Щитовая защита для группы мощных приборов: стиральная машина, электроплита, бойлер
• Автоматизация производства: станки, насосы, конвейеры с металлическими корпусами
• Объекты с высокой проходимостью: школы, больницы, торговые центры - где важна безопасность персонала

Практические советы

• Выбирайте УЗО эл-механическое ВД1-63 1P+N/2P 50А 100мА там, где есть риск утечек через человеческий организм - не используйте вместо автомата!
• Проверяйте срабатывание кнопкой “Т” ежемесячно - это гарантирует сохранение функциональности
• При установке в щите с несколькими УЗО - применяйте селективные пары (например, 100 мА на вводе, 30 мА на группах)
• Убедитесь, что ноль после УЗО не соединён с землёй или другим нулём - это вызовет ложные срабатывания
• Для помещений с высокой влажностью (сауны, бассейны) выбирайте УЗО с IP44 и током утечки 10 мА - этот экземпляр не подходит
• При замене старого УЗО - проверьте, чтобы новый имел ту же номинальную отключающую способность (6 кА) и класс защиты
