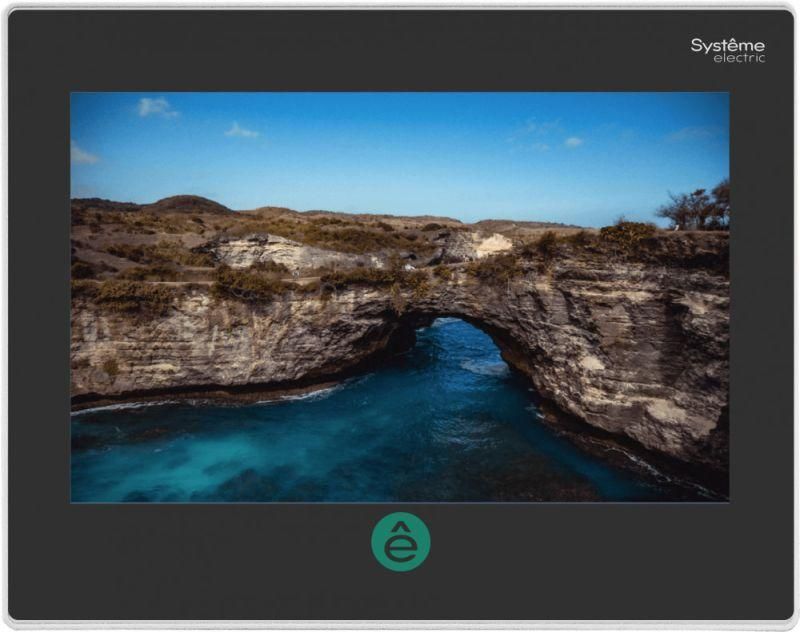

Графическая панель оператора 10,1", 1 порт Ethernet | HMISGU101PE SE APC

Панель оператора графическая 10,1 дюйм, 1 порт Ethernet, SE - устройство для визуализации и управления процессами на промышленном оборудовании. Бренд Systeme Electric предлагает эту модель (артикул hmisgu101pe) как надёжное решение для средних задач автоматизации с сенсорным управлением и широкой сетевой совместимостью.

Назначение и область применения

Панель оператора графическая 10,1 дюйм, 1 порт Ethernet, SE предназначена для отображения информации и управления технологическими процессами в реальном времени. Подходит для установки на станках, конвейерах, насосных системах, линиях упаковки и других устройствах, где требуется удобный интерфейс для персонала. Используется там, где важны наглядность, быстрый доступ к данным и удалённый контроль через Ethernet.

Технические характеристики

• Диагональ экрана: 10,1 дюйма, разрешение 1024×600 пикселей
• Тип экрана: резистивный сенсорный (работает с любым указателем, включая перчатки)
• Цветность: 16,7 млн цветов (24-бит), яркость 400 кд/м² - изображение чётко видно даже при ярком освещении
• Питание: 9–28 В постоянного тока - совместима с большинством промышленных источников
• Процессор: 4 ядра, 1,2 ГГц - обеспечивает плавную работу интерфейса
• Оперативная память: 256 Гб - хватает для хранения программ, логов и медиафайлов
• Интерфейсы:
  • 1 порт Industrial Ethernet (TCP/IP)
  • 2 порта RS-232
  • 2 порта RS-485
  • 1 порт RS-422
  • 2 порта USB
  • Слот для карты памяти SD
• Защита: IP65 - герметичный корпус защищает от пыли и струй воды
• Рабочая температура: 0…+50 C
• Потребление: до 10 Вт
• Глубина монтажа: 36 мм
• Габариты передней панели: 273 × 213 мм

Совместимость и монтаж

Панель оператора графическая 10,1 дюйм, 1 порт Ethernet, SE монтируется в щиты или на панели оборудования с фронтальной установкой. Размеры 273×213 мм соответствуют стандартным отверстиям для панелей этого класса. Для монтажа нужен вырез в панели с точными габаритами - проверьте чертёж перед сверлением. Кабели подключаются сзади: Ethernet, USB, COM-порты и питание. Устройство совместимо с PLC и контроллерами, поддерживающими Modbus RTU/TCP, что позволяет легко интегрировать её в существующую систему.

Безопасность и стандарты

Устройство имеет степень защиты IP65, что делает его пригодным для работы в условиях пыли, влаги и мытья. Соответствует требованиям к промышленному оборудованию по EMC и электробезопасности. Напряжение питания 9–28 В исключает риск повреждения от скачков напряжения в типичных промышленных сетях. Гарантия - 2 года.

Преимущества

• Резистивный экран работает в перчатках и при наличии грязи - идеально для цехов
• Множество коммуникационных портов - можно подключить несколько устройств одновременно
• Поддержка Modbus и TCP/IP - универсальное взаимодействие с большинством контроллеров
• SD-слот и USB - позволяют обновлять прошивку, сохранять логи или переносить проекты
• Высокая яркость и цветопередача - информация читается даже при боковом освещении
• Небольшая глубина (36 мм) - экономит место в компактных щитах

Ограничения применения

• Не подходит для экстремальных температур ниже 0 C или выше +50 C
• Резистивный экран менее чувствителен, чем емкостный - требует более сильного нажатия
• Нет встроенного Wi-Fi - для беспроводной связи нужны внешние решения
• Не предназначен для установки вне помещений или в зонах с постоянным воздействием прямых струй воды
• 256 Гб - достаточно для базовой задачи, но не для хранения больших видеороликов или частых архиваций

Примеры использования

• Управление ленточным конвейером: отображение скорости, аварийных сигналов, запуск/остановка
• Контроль давления в гидравлической системе с графиками и предупреждениями
• Интеграция с PLC через Modbus TCP для сбора данных с нескольких датчиков
• Локальный терминал на участке упаковки - замена кнопочных пультов с возможностью меню и истории событий
• Настройка параметров станка через USB-флешку без подключения к сети

Практические советы

• Перед установкой убедитесь, что напряжение питания в вашей системе находится в диапазоне 9–28 В - выход за границы может повредить устройство
• Для долгой службы используйте качественные кабели с экранированием, особенно для RS-485 и Ethernet
• При использовании в пыльных помещениях регулярно проверяйте состояние уплотнителей вокруг экрана
• Заранее подготовьте файлы прошивки и конфигураций на SD-карте - это ускорит внедрение и восстановление после сбоев
• При подключении нескольких COM-устройств распределите нагрузку между RS-232, RS-485 и RS-422 - не перегружайте один канал
• Панель оператора графическая 10,1 дюйм, 1 порт Ethernet, SE не требует специального охлаждения - достаточно свободного пространства вокруг корпуса
