Графическая панель оператора 10,1", 1 порт Ethernet, металл | HMISGU101ME SE APC

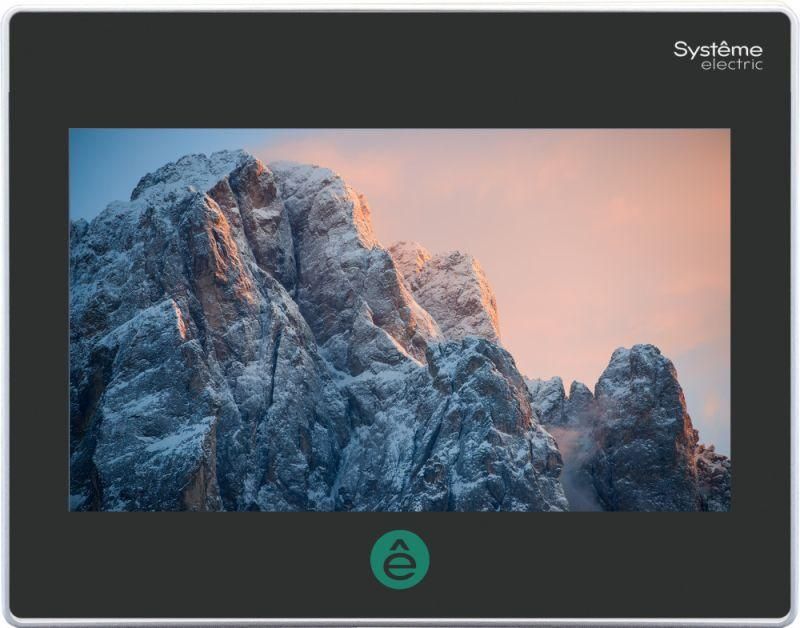

Графическая панель оператора 10,1 дюйм, 1 порт Ethernet, металл, SE от Systeme Electric (артикул hmisgu101me) - это надёжный терминал управления для промышленных автоматизированных систем, обеспечивающий удобный визуальный контроль и управление оборудованием через сенсорный экран с защитой IP65.

Назначение и область применения

Графическая панель оператора 10,1 дюйм, 1 порт Ethernet, металл, SE предназначена для взаимодействия человека с промышленным оборудованием: контроллерами PLC, насосами, конвейерами, станками и другими устройствами. Подходит для установки в цехах, на линиях сборки, в пищевой, фармацевтической и химической промышленности, где требуется устойчивость к пыли, брызгам воды и механическому воздействию.

Технические характеристики

• Экран: 10,1 дюйма, разрешение 1024×600 пикселей, 16,7 млн цветов, яркость 400 кд/м²
• Тип сенсора: резистивный - работает с перчатками и при наличии загрязнений
• Питание: 9–28 В постоянного тока - совместима с большинством промышленных источников
• Процессор: 4 ядра, 1,2 ГГц - обеспечивает быстрый запуск и плавную работу интерфейса
• Память: 256 Гб - позволяет хранить проекты HMI, логи, изображения и настройки
• Интерфейсы:
  • 1 порт Industrial Ethernet (TCP/IP)
  • 2 порта RS-232
  • 2 порта RS-485
  • 1 порт RS-422
  • 2 порта USB
  • Слот для карты microSD
• Защита: IP65 - полностью защищён от пыли и струй воды с любого направления
• Потребляемая мощность: до 10 Вт - энергоэффективна, не требует мощного охлаждения
• Цветной дисплей: да, с поддержкой 16-битной глубины цвета
• Возможность печати: да - можно подключить принтер для распечатки отчётов
• Поддержка протоколов: MODBUS RTU/TCP, TCP/IP
• Система сообщений: встроенная - отображает аварии, предупреждения, подтверждения действий

Совместимость и монтаж

Графическая панель оператора 10,1 дюйм, 1 порт Ethernet, металл, SE монтируется в щиты или на панели оборудования методом встраивания. Размеры передней панели: 273×213 мм, глубина монтажа - 39,1 мм. Для установки необходим вырез в стенке щита соответствующих габаритов. Крепление осуществляется с помощью фланца на корпусе. Все коммуникационные кабели подключаются сзади устройства. Учитывайте, что резистивный экран требует более точного нажатия - не рекомендован для частых жестов типа свайпа.

Безопасность и стандарты

Устройство соответствует требованиям IP65 по степени защиты, что делает его безопасным для работы в условиях повышенной влажности, пыли и мытья водой. Работает в широком температурном диапазоне, характерном для промышленной среды. Протоколы MODBUS и TCP/IP поддерживают стандартизированное взаимодействие с оборудованием, снижающее риск ошибок связи.

Преимущества

• Металлический корпус повышает прочность и устойчивость к внешним воздействиям
• Резистивный экран сохраняет работоспособность даже при грязных или перчаточных руках
• Многообразие интерфейсов - возможность подключения к различным типам контроллеров и датчиков
• Встроенные функции индикации входных/выходных значений позволяют отслеживать состояние процесса без сторонних программ
• Поддержка SD-карты - легко обновлять прошивку или переносить проекты между устройствами
• Низкая мощность - экономична для удалённых или автономных систем

Ограничения применения

• Резистивный экран менее чувствителен к лёгким прикосновениям - не подходит для интерактивных приложений, требующих многопальцевых жестов
• Не имеет встроенного Wi-Fi - все соединения проводные
• Отсутствие HDMI/VGA выхода - нельзя использовать как вторичный монитор
• Максимальная рабочая температура не указана - не применять в экстремально холодных или нагреваемых зонах без проверки условий эксплуатации
• Не предназначен для наружной установки - хотя IP65 защищает от брызг, прямые осадки и длительное воздействие воды недопустимы

Примеры использования

• Управление конвейерной линией на заводе - отображение скорости, количества изделий, остановок
• Контроль давления и температуры в системе охлаждения станка
• Настройка параметров насосной группы через MODBUS RTU
• Локальное управление клапанами в химическом реакторе с возможностью печати журналов событий
• Замена старых кнопочных пультов на современный интерфейс с графическими элементами

Практические советы

• Перед монтажом проверьте соответствие напряжения питания (9–28 В) вашей сети - не используйте 220 В без преобразователя
• Для долгой службы избегайте механических ударов по экрану - резистивный слой чувствителен к острым предметам
• Используйте SD-карту для резервного копирования проекта HMI - восстановление занимает минуты
• При использовании RS-485 подключите терминирующие резисторы на концах шины для стабильной связи
• Для доступа к данным через Ethernet настройте IP-адрес вручную - DHCP не всегда доступен в промышленных сетях
• При первом запуске выполните калибровку сенсорного экрана - это повысит точность управления
