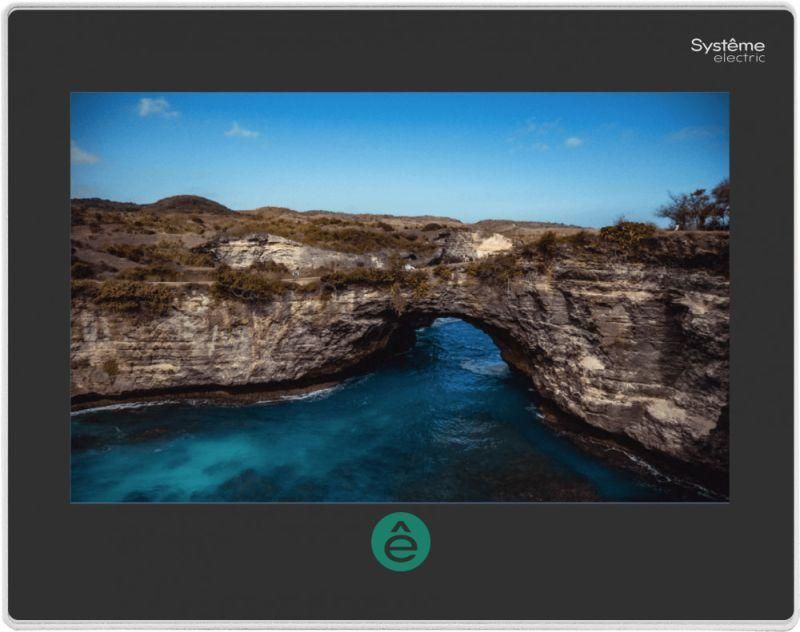

Графическая панель оператора 10,1" | HMISGU101P SE APC

Графическая панель оператора 10,1 дюйм от Systeme Electric (артикул hmisgu101p) - это надёжный интерфейс управления для промышленных автоматизированных систем, сочетающий сенсорный экран, широкий диапазон рабочих напряжений и защиту IP65. Подходит для работы на станках, конвейерах и других устройствах в условиях пыли и брызг.

Назначение и область применения

Графическая панель оператора 10,1 дюйм предназначена для визуального контроля и управления промышленными процессами. Она позволяет оператору просматривать данные, запускать циклы, изменять параметры и получать уведомления об ошибках через удобный сенсорный интерфейс. Применяется в машиностроении, пищевой промышленности, логистике и на участках с жесткими условиями эксплуатации - где важны надёжность и доступность управления.

Технические характеристики

• Диагональ экрана: 10,1 дюйма (соотношение сторон 16:9)
• Разрешение: 1024×600 пикселей
• Цветность: 16,7 млн цветов (24-бит)
• Тип сенсора: резистивный (работает с перчатками и острыми предметами)
• Питание: постоянный ток 9–28 В (поддерживает 24 В, как указано в описании)
• Рабочая температура: от 0 до +50 C
• Защита фронтальной части: IP65 (полная защита от пыли, устойчивость к струям воды)
• Габариты: 273 × 213 мм (ширина × высота)
• Глубина монтажа: 36 мм
• Процессор: 4 ядра, частота 1,2 ГГц
• Интерфейсы: 2 последовательных порта (RS-232/RS-485 - тип не указан, предположительно один из них или оба)
• Корпус: пластиковый

Совместимость и монтаж

Графическая панель оператора 10,1 дюйм монтируется в щиты или на панели оборудования с помощью фланца. Установка требует выреза в стенке размером 273×213 мм. Глубина монтажа 36 мм должна учитываться при проектировании места установки - особенно если рядом находятся другие компоненты. Для подключения питания используйте провода сечением не менее 0,75 мм2. Последовательные порты позволяют подключить PLC, счётчики, датчики или модемы - проверьте протоколы совместимости перед интеграцией.

Безопасность и стандарты

Устройство соответствует требованиям IP65 для защиты от пыли и водяных струй - что делает его пригодным для использования в средах с повышенной влажностью, пылью или периодическими мойками. Напряжение питания 9–28 В DC обеспечивает работу в сетях с колебаниями, характерных для промышленных объектов. Сертификаты CE и RoHS подтверждены производителем, но документация не указана - рекомендуется запросить у поставщика.

Преимущества

• Резистивный сенсорный экран работает даже в перчатках - важно для промышленной среды
• Широкий диапазон входного напряжения (9–28 В) снижает риск отказа при скачках
• Высокая контрастность и 16,7 млн цветов обеспечивают чёткую визуализацию графиков и схем
• Малая глубина монтажа (36 мм) экономит место в щите
• Два последовательных порта дают гибкость в подключении внешних устройств

Ограничения применения

• Не предназначен для эксплуатации ниже 0 C - возможны сбои в холодных помещениях без отопления
• Резистивный экран менее отзывчив, чем емкостный - не подходит для быстрого многопальцевого взаимодействия
• Отсутствие Ethernet-порта - нельзя использовать в современных сетевых решениях без дополнительного маршрутизатора
• Пластиковый корпус не рассчитан на ударные нагрузки - избегайте механических воздействий
• Нет информации о защите от ЭМИ - не рекомендуется устанавливать рядом с мощными источниками помех без экранирования

Примеры использования

• Управление конвейерной линией на заводе по производству упаковки
• Контроль температуры и давления в технологическом оборудовании
• Интерфейс для настройки параметров насосной станции
• Локальный терминал для обслуживания CNC-станков в цеху
• Пульт оператора на участке с регулярной мойкой оборудования

Практические советы

• Перед установкой проверьте соответствие напряжения сети - лучше всего работает при 24 В DC, как указано в описании производителя
• При использовании в пыльных зонах - регулярно очищайте поверхность экрана мягкой тканью; IP65 не гарантирует долговечность грязи внутри корпуса
• Подключение последовательных портов требует правильной настройки скорости передачи, паритета и стоп-битов - сверьтесь с руководством PLC
• Не закрывайте вентиляционные отверстия - даже при IP65 устройство нуждается в воздушном потоке для отвода тепла
• Для длительной работы в режиме 24/7 - убедитесь, что окружающая температура не превышает 40 C
• Артикул hmisgu101p имеет ограниченную поддержку программного обеспечения - уточните совместимость с вашей SCADA-системой заранее
