Графическая панель оператора 15,6", 1 порт Ethernet, металл | HMISGU156ME SE APC

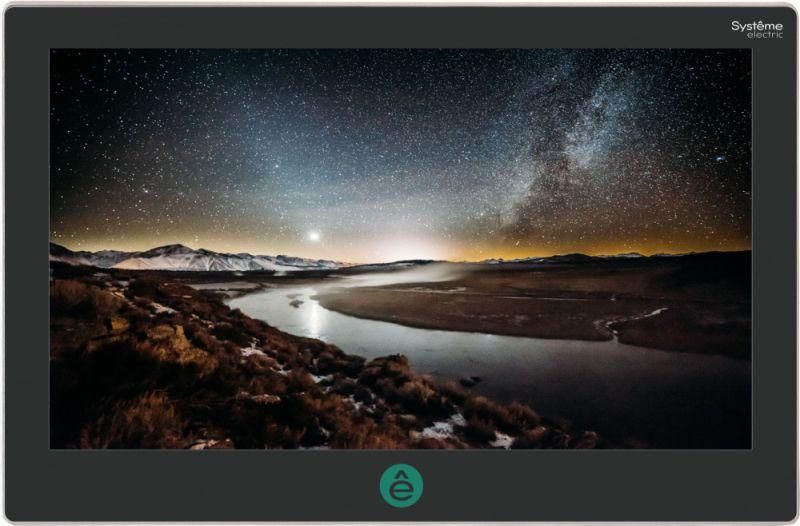

Графическая панель оператора 15,6 дюйм, 1 порт Ethernet, металл SE от Systeme Electric (артикул hmisgu156me) - это надёжная человеко-машинная интерфейсная панель для управления и контроля промышленного оборудования. Металлический корпус, защита IP65 и широкий набор коммуникационных интерфейсов делают её подходящей для жестких условий производства.

Назначение и область применения

Графическая панель оператора 15,6 дюйм, 1 порт Ethernet, металл SE предназначена для визуализации процессов, настройки параметров и управления оборудованием в реальном времени. Подходит для установки на станках, конвейерах, системах автоматизации, насосных станциях и других объектах, где требуется устойчивый к пыли, брызгам и перепадам температур интерфейс. Применяется там, где важна долговечность и отказоустойчивость - в пищевой, фармацевтической, химической и машиностроительной отраслях.

Технические характеристики

• Диагональ экрана: 15,6 дюйма (соотношение сторон 16:9)
• Разрешение: 1920×1080 пикселей (Full HD)
• Цветность: 65 536 цветов (16-бит)
• Тип дисплея: сенсорный, резистивный
• Питание: постоянный ток 18–28 В (оптимально 24 В)
• Защита: IP65 - полностью защищён от пыли и струй воды из любого направления
• Рабочая температура: от 0 до +50 C
• Габариты фронта: 394 × 256 мм
• Глубина монтажа: 35,6 мм
• Интерфейсы:
  • Industrial Ethernet: 1 порт (RJ45)
  • USB: 2 порта
  • RS-232: 1 порт
  • RS-422: 2 порта
  • RS-485: 2 порта
• Поддержка протоколов: MODBUS RTU/ASCII/TCP, TCP/IP

Совместимость и монтаж

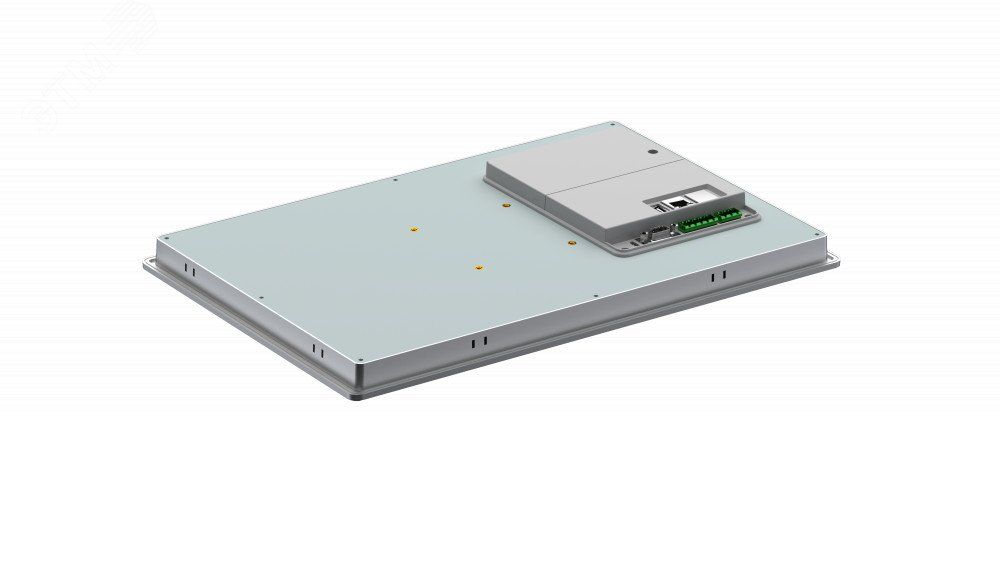

Графическая панель оператора 15,6 дюйм, 1 порт Ethernet, металл SE монтируется в щиты или на панели через вырез в стенке. Размеры фронта (394×256 мм) и глубина (35,6 мм) соответствуют стандартным требованиям для панелей такого класса. Для установки необходим вырез в панели с точными размерами - рекомендуется использовать шаблон от производителя. Крепление осуществляется с помощью фланца с болтами. Учитывайте, что устройство требует доступа к задней части для подключения проводов - не устанавливайте в герметичные закрытые ящики без зазора.

Безопасность и стандарты

Устройство соответствует уровню защиты IP65, что обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Электрическая безопасность обеспечивается работой от низковольтного постоянного тока (18–28 В DC). Соответствие стандартам IEC 61131-2 и EN 61010-1 подтверждено производителем - устройство допущено к применению в промышленных системах управления.

Преимущества

• Металлический корпус повышает механическую прочность и снижает риск повреждений при ударах или вибрациях
• Резистивный сенсорный экран работает даже в перчатках и при наличии грязи - удобен в цеховой среде
• Широкий спектр последовательных интерфейсов позволяет подключить множество устройств без внешних адаптеров
• Поддержка MODBUS и TCP/IP упрощает интеграцию с PLC, SCADA и другими системами
• Высокое разрешение Full HD обеспечивает чёткое отображение графиков, схем и текста

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C - возможна потеря чувствительности сенсора и замедление реакции дисплея
• Резистивный экран менее отзывчив, чем емкостный - не подходит для быстрого многоточечного взаимодействия
• Один порт Ethernet - недостаточно для сложных сетевых решений с несколькими одновременными соединениями
• Отсутствует встроенная Wi-Fi или Bluetooth - все связи реализуются проводными способами
• Не рассчитана на длительную эксплуатацию выше +50 C - требуется принудительное охлаждение или удаление от нагреваемых элементов

Примеры использования

• Управление линией розлива напитков - отображение уровня жидкости, сигналы тревоги, управление клапанами через MODBUS RTU
• Контроль давления в трубопроводе - данные с датчиков по RS-485 выводятся на график в режиме реального времени
• Настройка параметров ЧПУ станка - через USB можно загрузить прошивку или сохранить журнал событий
• Объединение нескольких контроллеров в единую систему через Ethernet и TCP/IP

Практические советы

• Перед монтажом проверьте соответствие напряжения питания - скачки выше 28 В могут повредить плату
• Для надёжной передачи данных по RS-485 используйте экранированный кабель и правильно завершите шины терминаторами
• Часто возникающие проблемы с сенсором - загрязнение поверхности; регулярно протирайте экран мягкой тканью без абразивов
• Если используется несколько устройств в сети - назначайте уникальные IP-адреса и следите за совпадением скоростей передачи
• Артикул hmisgu156me - это модель с металлическим корпусом; аналоги с пластиковым корпусом имеют другие характеристики по защите и прочности
