Графическая панель оператора 7", 1 порт Ethernet | HMISGU70PE SE APC

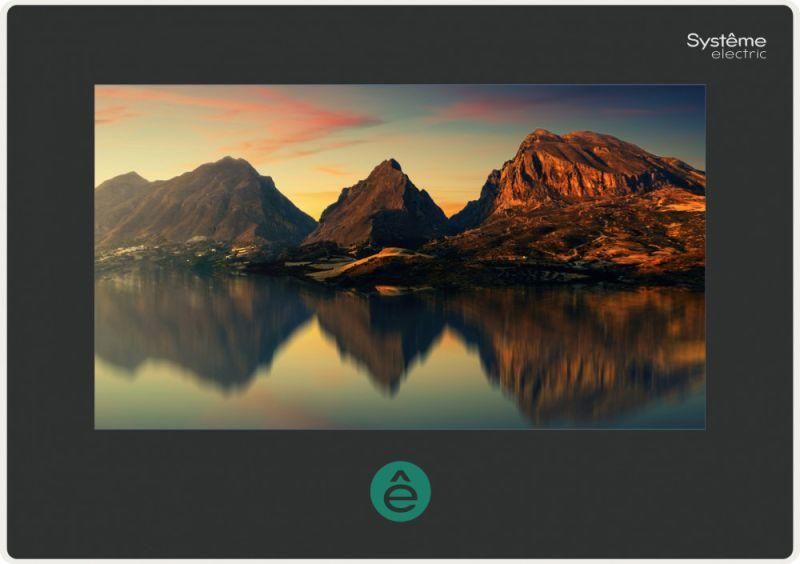

Панель оператора графическая 7 дюймов, 1 порт Ethernet, SE - устройство для визуального контроля и управления промышленным оборудованием. Бренд Systeme Electric предлагает эту модель (арт. hmisgu70pe) как надежную платформу для сбора данных, отображения процессов и взаимодействия с автоматизированными системами в условиях повышенной запыленности и вибраций.

Назначение и область применения

Панель оператора графическая 7 дюймов, 1 порт Ethernet, SE предназначена для работы в качестве интерфейса между человеком и автоматизированной системой. Она позволяет отображать текущие параметры процесса, управлять оборудованием через сенсорный экран, получать оповещения и сохранять данные на внешнюю карту памяти. Подходит для установки на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах промышленной автоматизации.

Технические характеристики

• Диагональ экрана: 7 дюймов (1024×600 пикселей, 24-бит цвет - более 16 млн оттенков)
• Тип экрана: резистивный сенсорный - устойчив к загрязнениям, работает с перчатками и острыми предметами
• Яркость: 350 кд/м² - обеспечивает хорошую видимость даже при ярком освещении
• Питание: 9–28 В постоянного тока - совместима с большинством промышленных источников
• Процессор: 4 ядра, 1,2 ГГц - достаточная производительность для графических интерфейсов
• Оперативная память: 256 МБ - для запуска базовых HMI-приложений
• Интерфейсы:
  • 1 порт Industrial Ethernet (TCP/IP)
  • 2 порта RS-232
  • 2 порта RS-485
  • 1 порт RS-422
  • 2 порта USB
• Поддержка протоколов: MODBUS RTU/TCP, TCP/IP - для связи с PLC и другим оборудованием
• Защита: IP65 - герметичный корпус против пыли и струй воды
• Рабочая температура: 0…+50 C - для помещений с контролируемым микроклиматом
• Макс. потребление: 10 Вт - энергоэффективная работа
• Слот для SD-карты - для хранения проектов, логов и обновлений прошивки
• Возможность вывода на печать - подключение принтера через USB

Совместимость и монтаж

Панель оператора графическая 7 дюймов, 1 порт Ethernet, SE монтируется в щиты или на панели оборудования через фланец. Размеры передней панели: 203,9 × 144,9 мм, глубина монтажа - 33,8 мм. Для установки требуется вырезать отверстие точно по этим габаритам. Кабели подключаются сзади: питание, коммуникационные линии и USB-устройства. Все интерфейсы стандартизованы - легко интегрируются с контроллерами Siemens, Schneider, Omron и другими. Убедитесь, что напряжение сети соответствует диапазону 9–28 В DC - выход за пределы может повредить устройство.

Безопасность и стандарты

Устройство имеет степень защиты IP65 - полностью защищено от пыли и воздействия водяных струй из любого направления. Соответствует требованиям безопасности для промышленных HMI-устройств. Сертифицирована для работы в соответствии с нормами IEC 61131-2 и EN 61010-1. Гарантийный срок - 2 года.

Преимущества

• Резистивный экран - работает при любых условиях: грязь, влага, перчатки
• Широкий диапазон питания - можно использовать в сетях с колебаниями напряжения
• Множество последовательных портов - одновременная связь с несколькими устройствами без маршрутизаторов
• Поддержка MODBUS и TCP/IP - универсальность в интеграции с современной и старой автоматикой
• SD-слот и возможность печати - удобство архивирования и документирования событий

Ограничения применения

• Не предназначен для установки вне помещений - несмотря на IP65, не рассчитана на прямые осадки или экстремальные температуры ниже 0 C
• 256 МБ ОЗУ и резистивный экран ограничивают сложность графического интерфейса - не подходят для видеопотоков или сложной анимации
• Отсутствие Wi-Fi и Bluetooth - все соединения проводные
• Не рекомендовано использование в средах с частыми ударными нагрузками - пластиковый корпус менее устойчив к механическим повреждениям, чем металлический

Примеры использования

• Управление конвейерной линией: отображение скорости, количество изделий, аварийные сигналы
• Контроль насосной станции: показ давления, уровня жидкости, состояния клапанов
• Настройка термостатов в HVAC: изменение температурных режимов, просмотр истории
• Локальный интерфейс для PLC с ограниченным числом входов/выходов - замена кнопок и индикаторов

Практические советы

• Перед монтажом проверьте соответствие напряжения питания - скачки выше 28 В могут вывести панель из строя
• Для долгой службы используйте качественные кабели с экранированием для RS-485 и Ethernet - особенно важны при длинных трассах
• При использовании SD-карты форматируйте её в FAT32 - другие файловые системы могут не распознаваться
• Часто возникают проблемы с подключением нескольких устройств по RS-485 - убедитесь, что правильно настроены адреса и терминаторы
• Панель оператора графическая 7 дюймов, 1 порт Ethernet, SE требует программирования через специализированное ПО (например, SE Studio). Обновления прошивки лучше выполнять через USB-накопитель
