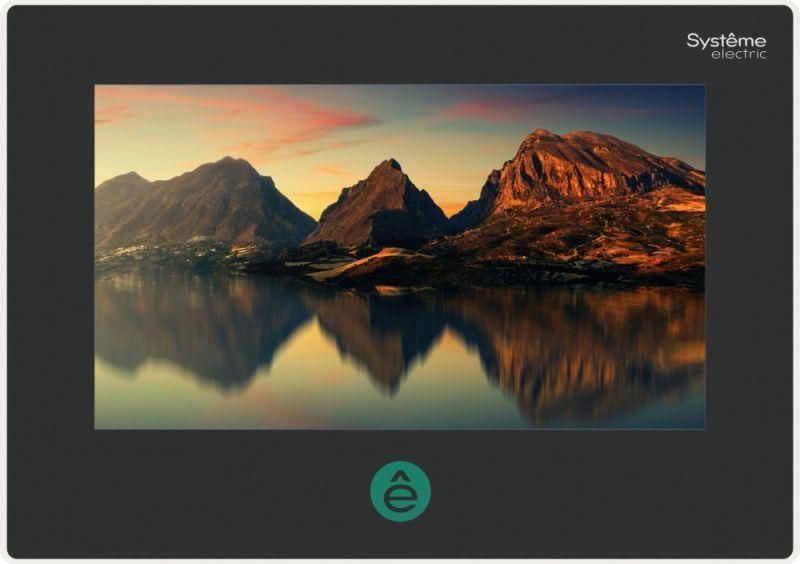

Графическая панель оператора 7" | HMISGU70P SE APC

Графическая панель оператора 7 дюйм SE от Systeme Electric - компактное устройство для визуализации и управления процессами на промышленном оборудовании. Артикул hmisgu70p обеспечивает надёжную работу в условиях заводской среды благодаря защите IP65, широкому диапазону напряжения питания и поддержке промышленных протоколов.

Назначение и область применения

Графическая панель оператора 7 дюйм SE предназначена для отображения информации и управления технологическими процессами в реальном времени. Подходит для установки на станках, конвейерах, системах автоматизации, насосных станциях и других устройствах, где требуется удобный интерфейс для персонала. Устройство позволяет оператору контролировать параметры работы, получать оповещения, изменять настройки и сохранять данные.

Технические характеристики

• Диагональ экрана: 7 дюймов (178 мм)
• Разрешение: 1024×600 пикселей
• Цветность: 16,7 млн цветов (24 бита)
• Яркость: 350 кд/м² - хорошая видимость даже при ярком освещении
• Экран: сенсорный, резистивный тип - работает с перчатками и при загрязнённой поверхности
• Питание: 9–28 В постоянного тока - совместима с большинством промышленных источников
• Потребляемая мощность: до 10 Вт - энергоэффективная работа
• Процессор: 4 ядра, 1,2 ГГц - быстрая реакция на команды
• Оперативная память: 128 МБ - достаточна для запуска базовых HMI-приложений
• Интерфейсы:
  • USB: 2 порта - для подключения мыши, клавиатуры, флеш-накопителей
  • RS-232: 2 порта - для связи с PLC, счётчиками, принтерами
  • RS-485: 2 порта - для модульной сети с несколькими устройствами
  • RS-422: 1 порт - для длинных линий связи (до 1200 м)
• SD-слот: поддержка карт памяти - для хранения проектов, логов, изображений
• Защита: IP65 - герметичный корпус против пыли и струй воды
• Рабочая температура: 0…+50 C - для помещений с нормальным микроклиматом
• Габариты передней панели: 203,9 × 144,9 мм
• Глубина монтажа: 33,8 мм - минимальный выступ в шкафу
• Гарантия: 2 года

Совместимость и монтаж

Графическая панель оператора 7 дюйм SE монтируется в щиты или на панели оборудования через фланец. Размеры передней панели соответствуют стандартным отверстиям для HMI-устройств. Для установки требуется вырезать проём 192×134 мм. Кабели подключаются сзади - все интерфейсы доступны после монтажа. Поддерживается связь с PLC по Modbus RTU/ASCII через RS-232, RS-485 и RS-422. Программирование осуществляется через PC-софт, совместимый с продукцией Systeme Electric.

Безопасность и стандарты

Устройство имеет степень защиты IP65 - полностью защищено от пыли и водяных струй с любого направления. Соответствует требованиям безопасности для промышленного оборудования. Напряжение питания 9–28 В исключает риск повреждения от скачков в сетях с нестабильным напряжением. Работает в соответствии с международными стандартами EMC для промышленной автоматизации.

Преимущества

• Резистивный сенсорный экран - надёжно работает в пыльной, влажной среде и при использовании перчаток
• Чёткий цветной дисплей с высокой яркостью - легко читаем даже при ярком свете
• Множество коммуникационных портов - возможность подключения сразу нескольких устройств без внешних адаптеров
• Поддержка SD-карты - можно обновить прошивку, загрузить новые сценарии или экспортировать журналы событий
• Низкое энергопотребление - снижает нагрузку на источник питания
• Гарантия 24 месяца - уверенность в долговечности

Ограничения применения

• Не предназначен для установки вне помещений - не защищён от прямых осадков и заморозков ниже 0 C
• Резистивный экран менее чувствителен к многопoint-контакту - не подходит для жестов типа “pinch to zoom”
• 128 МБ ОЗУ - недостаточно для сложных графических сценариев с видео или большим количеством анимаций
• Отсутствие Ethernet - нельзя подключить напрямую к корпоративной сети; требует переходник или шлюз
• Не рекомендовано использование в зонах с частыми вибрациями выше 5G - возможны сбои сенсора

Примеры использования

• Управление конвейерной лентой: отображение скорости, статуса остановки, аварийных сигналов
• Контроль давления в гидравлической системе: визуализация значений, настройка пределов, запись истории
• Пульт управления насосной станцией: включение/выключение, диагностика отказов, отправка SMS-оповещений через внешний модем
• Локальный терминал для обслуживания: просмотр логов, печать отчетов через USB-принтер

Практические советы

• При монтаже в шкафу оставьте минимум 50 мм свободного пространства вокруг панели для теплоотвода - даже при низком потреблении мощности нагрев возможен при длительной работе
• Для надёжной связи по RS-485 используйте экранированный двужильный кабель и завершающие резисторы 120 Ом на крайних точках сети
• Сохраняйте проекты на SD-карту регулярно - потеря файла может потребовать восстановления всей логики управления
• Перед первым запуском проверьте соответствие напряжения питания - выход за пределы 9–28 В вызывает сбой или повреждение платы
• Для работы в холодных помещениях (близко к 0 C) дайте устройству прогреться 10–15 минут после включения - резистивный экран может медленнее реагировать при низких температурах
