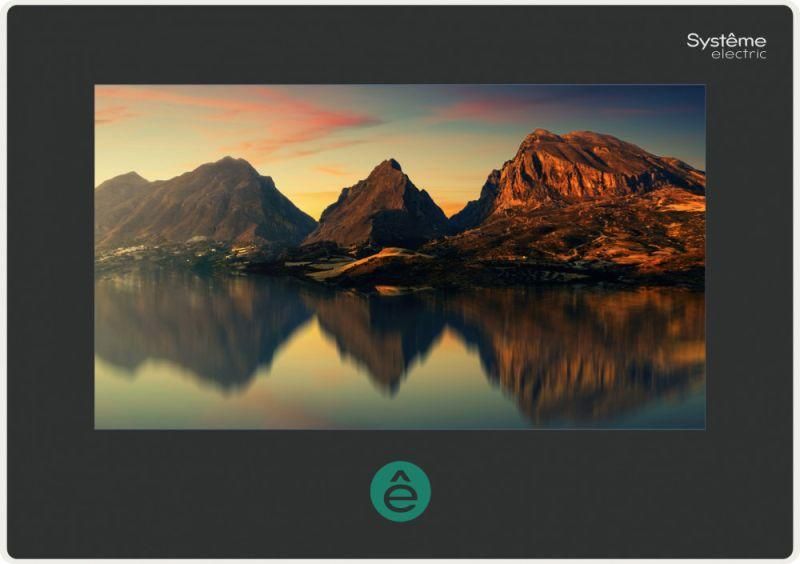

Графическая панель оператора 7", усовершенствованная | HMISGU70PEA SE APC

Графическая панель оператора 7 дюйм, усовершенствованная SE от Systeme Electric - это надёжное устройство для визуального контроля и управления промышленными процессами. Артикул hmisgu70pea обеспечивает стабильную работу в условиях производства благодаря защите IP65, широкому диапазону напряжения и множеству промышленных интерфейсов.

Назначение и область применения

Графическая панель оператора 7 дюйм, усовершенствованная SE предназначена для отображения текущего состояния оборудования, управления технологическими процессами и визуализации данных в реальном времени. Подходит для установки на станках, конвейерах, системах автоматизации, насосных станциях и других объектах промышленного уровня. Удобна для операторов, которым требуется быстрый доступ к параметрам, сигналам тревоги и управляемым функциям.

Технические характеристики

• Диагональ экрана: 7 дюймов (1024×600 пикселей, 16,7 млн цветов)
• Тип дисплея: цветной сенсорный, резистивный (устойчив к загрязнениям, работает с перчатками)
• Яркость: 350 кд/м² - хорошая видимость даже при ярком освещении
• Питание: 9–28 В постоянного тока - совместима с большинством промышленных источников
• Процессор: 4-ядерный ARM Cortex-A7, 1,2 ГГц
• Оперативная память: 256 МБ DDR3
• Встроенная флеш-память: 4 ГБ eMMC (хранение проектов, логов, шаблонов)
• Слот для SD-карты: да - расширение хранилища или резервное копирование
• Интерфейсы:
  • USB: 2 порта (для мыши, клавиатуры, флеш-накопителей)
  • RS-232: 2 порта
  • RS-485: 2 порта (для связи с PLC, датчиками)
  • RS-422: 1 порт (для длинных линий связи)
  • Industrial Ethernet: 1 порт (TCP/IP, Modbus TCP)
• Защита: IP65 - герметичный корпус против пыли и струй воды
• Потребление энергии: до 10 Вт - низкая нагрузка на источник питания
• Рабочая температура: 0…50 C - для помещений с контролируемым микроклиматом
• Габариты: 203,9 × 144,9 × 33,8 мм (ширина × высота × глубина монтажа)
• Гарантия: 24 месяца

Совместимость и монтаж

Графическая панель оператора 7 дюйм, усовершенствованная SE монтируется в щиты или на панели через фланец с креплениями. Посадочные размеры соответствуют стандартным отверстиям для панелей 7 дюймов. Для установки необходима подготовка проема в стенде с учётом глубины 33,8 мм. Все коммуникационные кабели (RS-485, Ethernet, USB) подключаются с тыльной стороны устройства. Резистивный сенсорный экран требует нажатия - не реагирует на легкое касание, что снижает риск случайных срабатываний.

Безопасность и стандарты

Устройство имеет степень защиты IP65, что гарантирует безопасную работу в средах с пылью, брызгами воды и влажностью. Соответствует требованиям к промышленному оборудованию. Протоколы MODBUS RTU/TCP и TCP/IP обеспечивают стандартизированную связь с контроллерами, исключающую проблемы совместимости. Напряжение питания 9–28 В соответствует промышленным нормам, исключая повреждение от колебаний сети.

Преимущества

• Высокая контрастность и яркость экрана - чёткое отображение информации даже при ярком свете
• Резистивный сенсор - устойчив к грязи, маслу, влаге; работает с перчатками
• Множество интерфейсов - возможность подключения к различным типам контроллеров и датчиков
• SD-слот - удобное хранение и обновление программных проектов без компьютера
• Низкое энергопотребление - экономично для автономных и удалённых систем
• Поддержка печати - можно формировать отчеты прямо на панели

Ограничения применения

• Не предназначен для работы при температуре ниже 0 C - запрещено использование в неотапливаемых помещениях зимой
• Резистивный экран менее чувствителен, чем емкостный - не подходит для жестов или многокасаний
• Отсутствие встроенной Wi-Fi - сетевые соединения возможны только через проводной Ethernet
• Нет встроенного аккумулятора - требует постоянного внешнего питания
• 4 ГБ внутренней памяти - достаточны для базовых задач, но недостаточно для больших видеороликов или сложных анимаций

Примеры использования

• Управление линией розлива напитков - отображение уровней, давления, скорости, тревоги по засорению
• Контроль тепловых циклов в сушильных камерах - регулировка температуры, график нагрева, журнал событий
• Автоматизация насосной станции - показ расхода, давления, статуса насосов, оповещение об отказе
• Линия сборки с несколькими PLC - одновременный мониторинг нескольких участков через Modbus TCP

Практические советы

• Перед первым запуском загрузите проект на SD-карту - это ускоряет настройку и служит резервной копией
• При использовании RS-485 обязательно используйте терминирующие резисторы на концах шины
• Для долгой службы избегайте воздействия прямых струй воды - хотя IP65 защищает от брызг, длительное намокание может повредить уплотнители
• При подключении USB-устройств проверьте совместимость - некоторые мыши/клавиатуры могут не работать из-за драйверов
• При замене старой панели - сравните габариты и тип интерфейсов: hmisgu70pea совместима с большинством аналогов 7 дюймов, но требует адаптации кабелей
