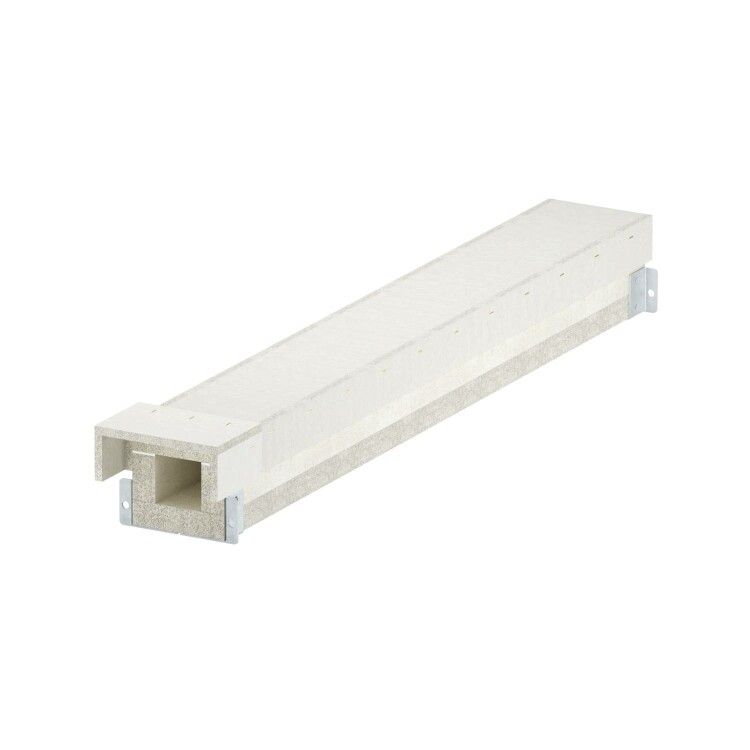

Огнестойкий кабельный канал с крышкой IE90 50x60мм (BSKH 090506) | 7215174 OBO Bettermann

Кабельный канал огнестойкий с крышкой IE90 50x60мм от OBO BETTERMANN (артикул BSKH 090506) предназначен для безопасной прокладки кабелей в зонах с повышенными требованиями к огнестойкости - например, на путях эвакуации, в запасных выходах и там, где важно сохранить работоспособность электросистемы при пожаре.

Назначение и область применения

Кабельный канал огнестойкий с крышкой IE90 50x60мм используется для защиты кабелей в местах, где требуется сохранение функциональности электропроводки при воздействии открытого пламени. Подходит для прокладки силовых, сигнальных и управляющих кабелей в зданиях с жесткими нормами пожарной безопасности: больницах, метро, торговых центрах, административных зданиях, объектах с массовым пребыванием людей. Применяется в соответствии с DIN 4102-11 (эвакуационные пути) и DIN 4102-12 (повышение живучести кабельных систем).

Технические характеристики

• Материал корпуса: стекловолокно, армированное легким бетоном - обеспечивает высокую термическую стойкость и низкую теплопроводность
• Класс огнестойкости: IE90 - выдерживает воздействие огня до 90 минут без потери целостности
• Функциональная целостность: 30 минут - кабели внутри остаются рабочими в течение 30 минут при пожаре
• Целостность контура: 30 минут - канал не деформируется и не открывается, предотвращая распространение огня через проход
• Размеры: внешняя ширина 50 мм, внешняя высота 60 мм
• Количество огнестойких сторон: 4 - все грани канала защищены, включая верхнюю и нижнюю
• Цвет: серый
• Покрытие поверхности: необработанное - не требует дополнительной отделки
• Тип крышки: съемная, без фиксации - легко снимается и устанавливается
• Возможность установки перегородок: да - позволяют разделять кабели по группам (например, питание/сигнал)

Совместимость и монтаж

Кабельный канал BSKH 090506 совместим со всеми монтажными системами OBO. Установка происходит без жесткой фиксации - канал просто помещается на направляющие или кронштейны. Концевые соединители уже встроены в каждую секцию, что исключает необходимость дополнительной сборки на площадке. Крышка крепится свободно - её можно снять одним движением для осмотра, замены или добавления кабелей. Перегородки устанавливаются после монтажа канала, без демонтажа крышки.

Безопасность и стандарты

Кабельный канал огнестойкий с крышкой IE90 50x60мм соответствует немецкому стандарту DIN 4102-11 и DIN 4102-12. Сертифицирован на класс огнестойкости IE90, что подтверждает способность сохранять целостность и функциональность в условиях пожара. Материал не поддерживает горение и не выделяет токсичных газов при нагреве.

Преимущества

• Высокий уровень огнезащиты - 90 минут сохранения целостности и 30 минут работы кабелей
• Универсальность: подходит для всех типов кабелей, включая силовые, слаботочные и коммуникационные
• Гибкая система внутреннего разделения - перегородки позволяют организовать кабельные трассы без смешивания сигналов
• Легкий вес благодаря составу - снижает нагрузку на несущие конструкции
• Быстрая модификация - крышка снимается без инструментов, что ускоряет обслуживание

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем - применяется в рамках проектных решений, где температура не превышает допустимых значений по стандарту
• Не рекомендован для наружной установки - материал не защищен от ультрафиолета и атмосферных осадков
• Не подходит для сред с химически активными веществами - не имеет специального химического покрытия
• Требует соблюдения минимального радиуса изгиба при прокладке - не следует сгибать вручную, используйте готовые углы и переходники OBO

Примеры использования

• Эвакуационные коридоры в офисных зданиях - защита кабелей аварийного освещения и связи
• Подземные переходы метрополитена - обеспечение работы систем оповещения при пожаре
• Аптеки и лаборатории - надежная прокладка кабелей чувствительного оборудования
• Запасные выходы в театрах и спортивных комплексах - гарантия работы световой индикации и систем управления

Практические советы

• Перед монтажом проверьте соответствие внутренних размеров канала (48×58 мм) сечению кабелей - не перегружайте канал более чем на 40% от объема
• Используйте комплектующие OBO (углы, тройники, заглушки) для создания цельной системы - это сохранит огнестойкость всей трассы
• При использовании перегородок расставляйте их равномерно - особенно между силовыми и слаботочными кабелями
• Не закрывайте канал герметично - воздухообмен внутри нужен для предотвращения конденсата при перепадах температур
• Для доступа к кабелям всегда оставляйте хотя бы одну съемную крышку на каждом участке - это упрощает диагностику и ремонт
