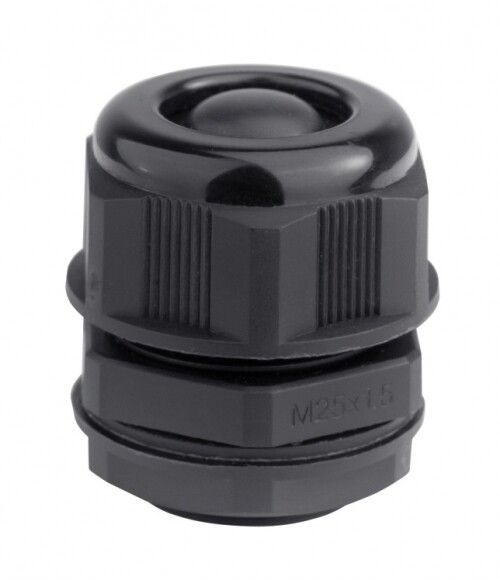

Кабельный ввод IP68, M25, с мембраной, черный, для кабеля d.13-18mm | 53M2518 DKC ДКС

Кабельный ввод DKC 53m2518 - надежное решение для герметичного прохода кабелей диаметром 13–18 мм в электрооборудование. Выполнен из полиамида, имеет степень защиты IP68 и резьбу M25, что делает его подходящим для жестких условий эксплуатации. Этот кабельный ввод DKC идеально сочетается с сериями Express и другими компонентами, требующими высокой степени герметизации.

Назначение и область применения

Кабельный ввод DKC 53m2518 используется для герметичного вывода кабелей через стенки электрических корпусов: распределительных коробок, щитов, шкафов, боксов и других устройств. Применяется там, где важна защита от пыли, воды, химических сред и механических воздействий. Подходит для установки на промышленном оборудовании, системах автоматизации, наружной электронике и в условиях повышенной влажности.

Технические характеристики

• Диаметр кабеля: 13–18 мм - обеспечивает плотную посадку для кабелей указанного размера;
• Резьба: M25 - совместима со стандартными отверстиями в корпусах и крышках;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду;
• Материал: полиамид (PA) - прочный, устойчивый к химическим веществам и перепадам температур;
• Рабочая температура: от –60 C до +100 C - работает в экстремальных климатических зонах;
• Тип уплотнения: мембрана - эластичная система, адаптирующаяся под любой диаметр кабеля в заданном диапазоне;
• Цвет: черный - маскирует загрязнения, не выгорает на солнце;
• Состав: без галогенов - безопасен при возгорании, соответствует требованиям экологической безопасности;
• Ударопрочность: да - выдерживает механические нагрузки при транспортировке и монтаже;
• Исполнение: прямолинейный - удобен для прямых проходов без угловых решений.

Совместимость и монтаж

Кабельный ввод DKC 53m2518 устанавливается в предварительно просверленное отверстие диаметром 24–25 мм. Мембрана фиксируется за счет затяжки гайки, которая сжимает уплотнитель вокруг кабеля. Для правильной сборки:

• Перед установкой проверьте, чтобы внешний диаметр кабеля попадал в интервал 13–18 мм - меньший кабель не будет герметично уплотнён;
• Не используйте кабели с жесткой оболочкой или многожильным проводником без внутреннего заполнения - возможны повреждения мембраны;
• Затягивайте гайку руками до упора, затем слегка - не применяйте инструменты, чтобы не деформировать уплотнение;
• Подходит для монтажа в металлические, пластиковые и композитные корпуса с резьбой M25.

Безопасность и стандарты

Кабельный ввод DKC 53m2518 соответствует международному стандарту IEC 60529 по классификации IP68. Отсутствие галогенов в составе материала снижает риск образования токсичных газов при нагреве или горении. Ударопрочность подтверждена испытаниями по DIN EN 60068-2-75. Соответствует требованиям RoHS.

Преимущества

• Высокая герметичность благодаря мембране - не требуется точное соответствие диаметра кабеля;
• Широкий температурный диапазон - можно использовать в холодильных камерах и на открытых площадках;
• Устойчивость к агрессивным средам - подходит для пищевой, химической и морской промышленности;
• Легкий вес и долговечность - не требует замены при нормальной эксплуатации;
• Экологически безопасный материал - не содержит хлора, брома и других галогенов.

Ограничения применения

• Не предназначено для кабелей с диаметром менее 13 мм - возможна протечка;
• Не рекомендовано применение с кабелями, имеющими острые ребра или металлическую оплетку - есть риск повреждения мембраны;
• Не следует использовать в качестве точки крепления для кабеля - он не рассчитан на механическую нагрузку от веса;
• Не подходит для частого перемещения кабеля после монтажа - постоянная вибрация может вызвать износ уплотнения.

Примеры использования

• Герметизация входа силового кабеля в щит управления насосной станцией;
• Ввод сигнальных кабелей в промышленный контроллер, установленный на улице;
• Проход кабеля в корпус датчика уровня жидкости в резервуаре;
• Фиксация кабеля в распределительной коробке на морском объекте;
• Подключение оборудования в холодильных цехах с температурой ниже –40 C.

Практические советы

• Выбирая кабель, ориентируйтесь на максимальный диаметр - лучше взять кабель 17 мм, чем 12 мм, даже если он чуть толще - мембрана сама подстроится;
• Перед монтажом протяните кабель через ввод - так вы проверите свободу движения и отсутствие заеданий;
• Если кабель слишком мягкий, используйте термоусадку на конце - это предотвратит сплющивание при затяжке;
• При работе в агрессивной среде периодически осматривайте уплотнение - даже прочный полиамид со временем может деградировать под действием растворителей;
• Артикул 53m2518 - единственный в линейке Express с такой комбинацией резьбы, диапазона и защиты - не путайте с аналогами M20 или M32.
