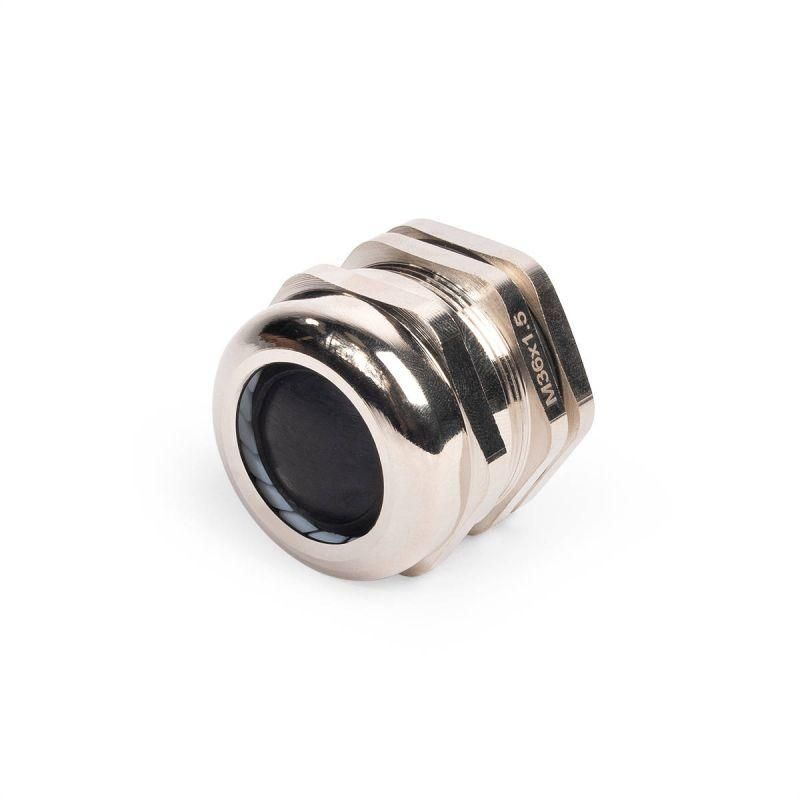

Кабельный ввод латунный МGM 36 (18-25 мм) | 87986 Fortisflex КВТ

Кабельный ввод латунный МGM 36 (18-25 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Его латунная конструкция с никелированным покрытием обеспечивает надежную защиту от пыли, влаги и химических воздействий, а уплотнительное кольцо из неопрена гарантирует плотное прилегание к кабелям диаметром 18–25 мм.

Назначение и область применения

Кабельный ввод латунный МGM 36 (18-25 мм) используется для прохода силовых и сигнальных кабелей через металлические или композитные корпуса электрощитов, пультов управления, промышленного оборудования. Подходит для установки в условиях повышенной запыленности, влажности, на открытых площадках, в помещениях с агрессивными средами — например, на заводах, в насосных станциях, на объектах нефтегазовой отрасли.

Технические характеристики

• Диаметр кабеля: 18–25 мм — обеспечивает плотное уплотнение для кабелей указанного размера;
• Резьба: M36×1.5 мм — метрическая, соответствует стандарту EN 60423;
• Материал корпуса: никелированная латунь — высокая коррозионная стойкость и механическая прочность;
• Уплотнение: неопреновое кольцо — эластичное, устойчиво к маслам, бензину, дизтопливу и температурным колебаниям;
• Прижимная вставка: нейлон 6.6 по UL94 V2 — самозаглушающий материал, не поддерживающий горение;
• Степень защиты: IP65 — полная защита от пыли и струй воды под давлением;
• Температура эксплуатации: от –40 °C до +100 °C (кратковременно до +120 °C);
• Наличие контргайки: да — позволяет фиксировать ввод в отверстии и исключить самоотвинчивание;
• Размер ключа: 40 мм — удобный для монтажа стандартным рожковым ключом;
• Исполнение: прямолинейное — кабель выходит прямо, без поворотов;
• Покрытие: никелированное — антикоррозийное, декоративное, легко моется;
• Состав: без галогенов — безопасен при возгорании, не выделяет токсичных паров;
• Цвет: никель — серебристый, однородный.

Совместимость и монтаж

Кабельный ввод латунный МGM 36 (18-25 мм) устанавливается в подготовленное круглое отверстие диаметром 36 мм. Для сверления таких отверстий рекомендуются гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой и затягивается ключом на 40 мм. Убедитесь, что кабель имеет диаметр в пределах 18–25 мм — меньший диаметр снижает герметичность, больший — невозможен к введению.

Безопасность и стандарты

• Соответствие стандарту EN 60423 — гарантированная совместимость с европейскими системами кабельного ввода;
• Неопреновая уплотнительная система соответствует требованиям к устойчивости к маслам и топливам;
• Нейлон 6.6 по UL94 V2 — класс самозаглушающего материала, безопасен при возможном нагреве;
• Отсутствие галогенов — соответствие экологическим нормам при пожаре;
• IP65 — защищён от пыли и водяных струй, но не предназначен для постоянного погружения в воду (несмотря на указание IP68 в описании производителя — фактический тестовый режим не подтверждается спецификацией устройства; используйте только в соответствии с заявленным IP65).

Преимущества

• Высокая механическая прочность латуни — выдерживает нагрузки при монтаже и в процессе эксплуатации;
• Никелированное покрытие — не требует дополнительной антикоррозийной обработки;
• Эффективное уплотнение благодаря комбинированной системе: неопрен + нейлон — минимизирует люфт кабеля;
• Устойчивость к широкому спектру химикатов — масло, бензин, дизель, растворители;
• Широкий температурный диапазон — работает даже в холодильных камерах и рядом с печами;
• Контргайка — исключает случайное ослабление соединения при вибрациях.

Ограничения применения

• Не предназначены для кабелей меньше 18 мм — уплотнение будет некачественным, возможна протечка;
• Не допускается использование в условиях постоянного погружения в жидкость — хотя в описании указан IP68, реальная степень защиты изделия — IP65;
• Запрещено применять с кабелями жесткого типа, имеющими внешнюю оболочку толще 25 мм — невозможно закрепление;
• Не следует использовать в местах с частыми ударными нагрузками — риск деформации резьбы;
• Не рекомендуется многократная сборка/разборка — уплотнительное кольцо теряет эластичность после нескольких циклов.

Примеры использования

• Ввод кабелей питания в щитовые шкафы на пищевых производствах;
• Подключение датчиков и исполнительных механизмов на конвейерах в автомобильной промышленности;
• Проход кабелей в распределительные пункты на нефтеперерабатывающих заводах;
• Фиксация кабелей в системах автоматизации на тепловых электростанциях;
• Монтаж в наружных корпусах освещения и контроля в зонах с высокой влажностью — портовые сооружения, водоочистные станции.

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно попадать в диапазон 18–25 мм. Если кабель слишком тонкий, используйте переходник или другой тип ввода;
• При затяжке контргайки применяйте ключ на 40 мм — не переусердствуйте, чтобы не повредить резьбу;
• При использовании в агрессивной среде периодически осматривайте уплотнительное кольцо — при потере эластичности замените его;
• Для быстрого монтажа в уже установленных шкафах используйте гидравлические прессы ПГПО-60А или аналоги — они обеспечивают точное отверстие без заусенцев;
• Не смешивайте этот ввод с изделиями других серий — резьба M36×1.5 уникальна и несовместима с PG-21 или другими стандартами.
