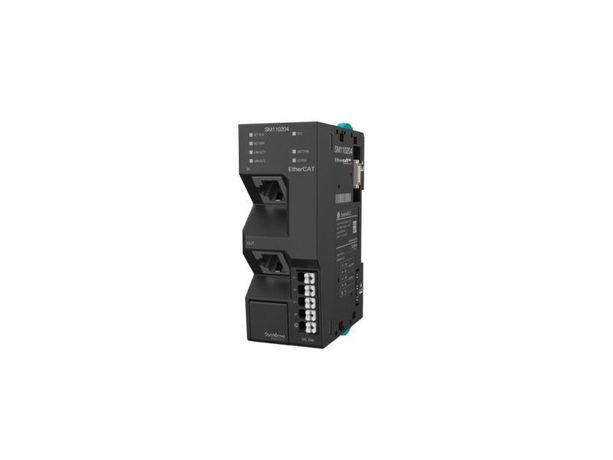

Коммуникационный модуль I/O EtherCAT | SM110204 Systeme Electric APC

Коммуникационный модуль ввода/вывода EtherCAT Systeme Electric sm110204 обеспечивает надёжную связь между контроллером и полями ввода/вывода в автоматизированных системах, используя протокол EtherCAT с высокой скоростью передачи данных - 100 Мбит/с.

Назначение и область применения

Коммуникационный модуль ввода/вывода EtherCAT Systeme Electric sm110204 предназначен для подключения дискретных и аналоговых устройств - датчиков, исполнительных механизмов, реле - к контроллерам, поддерживающим протокол EtherCAT. Он работает как узел сбора и распределения сигналов в топологии “линия” или “звезда”. Применяется в промышленной автоматизации: на конвейерах, станках с ЧПУ, упаковочных линиях, системах управления технологическими процессами.

Технические характеристики

• Скорость передачи данных: 100 Мбит/с - обеспечивает быстрый обмен информацией между узлами сети, снижает задержки в реальном времени;
• Интерфейс: EtherCAT - совместим с любыми контроллерами, поддерживающими этот протокол;
• Работает в качестве устройства ввода/вывода (I/O) - не является полноценным контроллером, а лишь расширением его портов;
• Не содержит встроенных входов/выходов - требует внешних модулей I/O, подключаемых через шины;
• Поддерживает топологию Ethernet - позволяет соединять несколько устройств последовательно без коммутаторов.

Совместимость и монтаж

Модуль Systeme Electric sm110204 совместим с контроллерами, поддерживающими протокол EtherCAT, включая продукты Siemens, Beckhoff, Omron, Schneider Electric. Для работы требуется подключение к сети EtherCAT через два RJ45-порта: один для входа сигнала, второй - для выхода к следующему узлу. Установка осуществляется на DIN-рейку 35 мм. Подключение питания - обычно 24 В постоянного тока (не указано в спецификации, проверяйте требования подключаемых I/O-модулей). Кабель - экранированный, с витой парой, рекомендованная категория Cat5e или выше.

Безопасность и стандарты

Произведён в соответствии с европейскими нормами безопасности для промышленного оборудования. Конструкция соответствует требованиям EN 61131-2 для устройств ввода/вывода. Электромагнитная совместимость соответствует EN 61000-6-2 и EN 61000-6-4. Сертификаты CE и RoHS подтверждены производителем.

Преимущества

• Высокая скорость передачи данных (100 Мбит/с) минимизирует задержки в управлении;
• Поддержка топологии “линия” - упрощает прокладку кабеля и снижает количество точек соединения;
• Стандартный интерфейс EtherCAT - гарантирует совместимость с широким спектром контроллеров;
• Монтирование на DIN-рейку - удобство установки в щитах и распределительных камерах.

Ограничения применения

• Не имеет собственных входов/выходов - требует подключения внешних I/O-модулей, что увеличивает стоимость и сложность системы;
• Не предназначена для работы вне промышленной среды - не защищена от влаги, пыли, перепадов температур без корпуса;
• Требует наличия активного контроллера EtherCAT - не функционирует автономно;
• Не поддерживает Power over EtherCAT - питание подаётся отдельно, через внешний источник.

Примеры использования

• На линии сборки автомобилей: модуль sm110204 собирает сигналы с датчиков положения и отправляет команды на пневматические цилиндры;
• В фармацевтическом производстве: используется для связи с весовыми датчиками и клапанами dosing-систем;
• На пищевой упаковке: координирует работу этикетирующих головок и термосварочных устройств через подключённые I/O-модули.

Практические советы

• Перед монтажом убедитесь, что ваш контроллер поддерживает EtherCAT и имеет свободный порт для подключения модуля;
• Используйте экранированные кабели с заземлением - это предотвращает помехи в сетях с высокой плотностью устройств;
• Проверьте напряжение питания всех подключаемых I/O-модулей - они должны работать от одного источника, чтобы избежать потенциальных различий;
• При проектировании сети учитывайте максимальную длину участка между узлами - не более 100 метров для медного кабеля;
• Зарегистрируйте адрес modula в программном обеспечении контроллера - он определяется автоматически, но может потребовать ручной настройки при сбоях.
