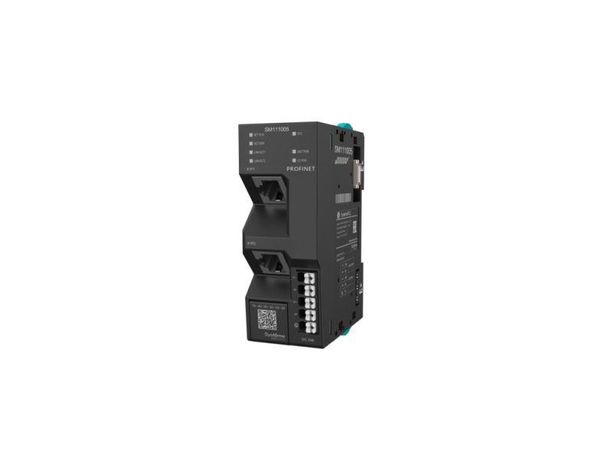

Коммуникационный модуль I/O Profinet | SM111005 Systeme Electric APC

Коммуникационный модуль ввода/вывода Profinet Systeme Electric sm111005 обеспечивает надёжную связь между контроллером и полями ввода/вывода в автоматизированных системах. Подходит для промышленной автоматизации там, где требуется быстрая и устойчивая передача данных.

Назначение и область применения

Коммуникационный модуль ввода/вывода Profinet Systeme Electric sm111005 используется для подключения удалённых устройств ввода/вывода к сети Profinet. Он преобразует сигналы от датчиков, исполнительных механизмов и других полевых устройств в цифровой формат, который понимает программируемый логический контроллер (ПЛК). Применяется на производствах с жёсткими требованиями к скорости связи: на конвейерах, в сборочных линиях, на станках с ЧПУ, в пищевой и фармацевтической промышленности.

Технические характеристики

• Интерфейс связи: Profinet IO
• Скорость передачи данных: 100 Мбит/с
• Поддерживаемые протоколы: Profinet RT (Real-Time)
• Работает в качестве устройства уровня I/O - не является контроллером

Совместимость и монтаж

Модуль совместим со всеми контроллерами, поддерживающими стандарт Profinet. Для работы требует подключения к сети Ethernet через RJ45-порт и питания постоянного тока (напряжение указано в документации производителя). Устанавливается в распределительном шкафу рядом с модулями ввода/вывода. Кабель подключается напрямую - никаких переходников или активных элементов не требуется. Обязательно соблюдайте правильную последовательность подключения: сначала питание, затем сетевой кабель.

Безопасность и стандарты

Произведён в соответствии с требованиями EN 61131-2 и IEC 61158-2 для промышленной автоматизации. Соответствует нормам EMC для защиты от помех в условиях высокой электромагнитной нагрузки. Сертифицирован для использования в промышленной среде, но не предназначен для взрывоопасных зон.

Преимущества

• Высокая скорость передачи данных - 100 Мбит/с позволяет работать с большими массивами информации без задержек
• Простая интеграция в существующие системы Profinet без изменения архитектуры
• Стандартный интерфейс RJ45 - удобная замена старых аналоговых решений
• Надёжная работа при колебаниях температур и вибрациях - рассчитан на промышленные условия

Ограничения применения

• Не поддерживает Profinet IRT (Isochronous Real-Time) - не годится для задач с микросекундными задержками, таких как точная координация нескольких осей движения
• Требует внешнего источника питания - не получает питание по Ethernet (не PoE)
• Не имеет встроенной диагностики на уровне порта - для детального анализа нужны средства ПЛК или специализированное ПО
• Не предназначен для установки вне шкафа - не защищён от пыли и брызг воды (IP-класс не указан, значит, не соответствует IP65+)

Примеры использования

• Подключение датчиков положения и энкодеров к ПЛК на линии роботизированной сварки
• Сбор данных с термодатчиков и клапанов в системе контроля температуры печи
• Обмен данными между несколькими модулями ввода/вывода на конвейере упаковочного цеха

Практические советы

• Перед монтажом проверьте, что ваш ПЛК поддерживает Profinet IO - некоторые старые модели используют Profibus
• Используйте экранированные кабели Cat5e/Cat6 с фerrитовыми кольцами для снижения помех
• Зарегистрируйте модуль в сети Profinet через программу настройки ПЛК - он не будет виден до этого момента
• Убедитесь, что длина кабеля от модуля до коммутатора не превышает 100 метров - предел стандарта Ethernet
• При использовании нескольких модулей см111005 в одной сети - избегайте создания кольцевых соединений; используйте линейную или звездообразную топологию
