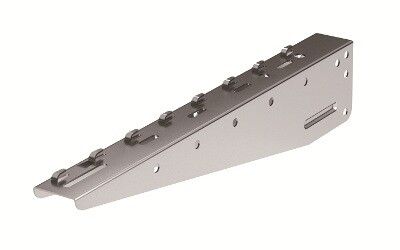

Консоль для проволочного лотка BM осн.200 сталь DKC FC34182 ДКС

Консоль для проволочного лотка основание 200 сталь от DKC (ДКС) - опорный элемент для сборки кабельных трасс в системе F5 Combitech. Обеспечивает надёжную фиксацию лотков шириной 200 мм с высокой несущей способностью, подходит для промышленных объектов с повышенными требованиями к прочности и безопасности.

Назначение и область применения

Консоль для проволочного лотка основание 200 сталь предназначена для крепления проволочных лотков серии F5 Combitech к вертикальным поверхностям - стенам, колоннам, рамам оборудования. Применяется там, где требуется устойчивая и долговечная система для прокладки силовых и слаботочных кабелей. Подходит для установки на производствах, в цехах, распределительных пунктах, транспортных терминалах и других местах с жёсткими условиями эксплуатации.

Технические характеристики

• Тип изделия: опорный кронштейн
• Материал: сталь толщиной 1,5 мм
• Ширина лотка: 200 мм
• Несущая способность: 2450 кг
• Угол крепления: 90° - перпендикулярное расположение к поверхности
• Покрытие: цинк - антикоррозийная защита
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Цвет: серый

Совместимость и монтаж

Консоль совместима исключительно с профилями PSM и PSL системы F5 Combitech. Для монтажа используются болты M8×60 и гайки M8, которые не входят в комплект - необходимо приобрести отдельно. Конструкция рассчитана на винтовое крепление - сверление отверстий в несущей поверхности обязательно. Нагрузка должна равномерно распределяться между несколькими консолями; максимальный шаг между точками крепления - не более 1,5 метра.

Безопасность и стандарты

Консоль соответствует требованиям к огнестойкости и механической прочности, применяемым в промышленном электрооборудовании. Цинковое покрытие обеспечивает соответствие нормам защиты от коррозии в помещениях класса UXL2. Сертификация продукта подтверждает безопасность эксплуатации в соответствии с ГОСТ Р 50571 и IEC 61537.

Преимущества

• Высокая несущая способность - позволяет использовать лоток для тяжёлых кабельных bundles без прогиба
• Цинковое покрытие защищает от ржавчины даже во влажных средах
• Жёсткая конструкция из стали 1,5 мм минимизирует деформацию при длительной нагрузке
• Огнестойкость повышает уровень пожаробезопасности всей кабельной трассы
• Совместимость с системой F5 Combitech гарантирует точность сборки и взаимозаменяемость деталей

Ограничения применения

• Не для горизонтального крепления - используется только как вертикальная опора
• Подходит только для лотков ширины 200 мм - другие размеры требуют другой модели
• Требуется предварительное сверление отверстий в несущей конструкции - нельзя крепить на саморезы или клеевые составы
• Не рекомендуется для внешней установки без дополнительной защиты от осадков - хотя IP-класс не указан, цинк не заменяет полноценную герметичность

Примеры использования

• Фиксация кабельных лотков вдоль стен технологических цехов на заводах
• Обустройство трасс для управления оборудованием на конвейерах
• Прокладка кабелей питания и связи в распределительных щитовых комнатах
• Монтаж в зонах с частыми вибрациями - например, рядом с насосами или компрессорами

Практические советы

• Перед монтажом проверьте, что профили PSM/PSL имеют ту же толщину, что и указана в документации F5 Combitech - иначе возможен люфт
• Используйте антивибрационные шайбы при креплении на металлические конструкции с постоянной нагрузкой
• При групповой установке выставляйте все консоли на одном уровне - это снижает риск перекоса лотка
• Для длинных участков трассы (более 3 м) увеличьте количество опор - даже при заявленной нагрузке 2450 кг лучше соблюдать запас прочности
• Артикул fc34182 - единственный вариант этой модели в каталоге DKC; аналоги сторонних производителей не обеспечивают совместимость с F5 Combitech
