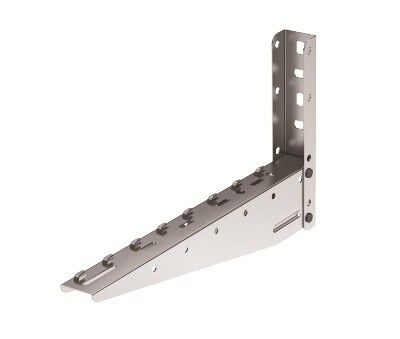

Консоль с опорой для проволочного лотка ML осн.600 сталь DKC FC33835 ДКС

Консоль с опорой ML основание 600мм сталь от DKC предназначена для надёжного крепления проволочных лотков системы F5 Combitech к вертикальным поверхностям. Эта модель обеспечивает устойчивую поддержку кабельных трасс с высокой нагрузкой, сохраняя целостность и доступность коммуникаций.

Назначение и область применения

Консоль с опорой ML основание 600мм сталь используется для монтажа проволочных лотков типа F5 Combitech на стены. Применяется там, где требуется жёсткая фиксация кабельной трассы без сверления или сложного крепления - например, в цехах, распределительных пунктах, серверных помещениях и на объектах с ограниченным доступом к потолку. Подходит для систем, требующих быстрого обслуживания и модульного расширения.

Технические характеристики

• Материал: сталь оцинкованная толщиной 1,5 мм
• Ширина основания: 600 мм - совпадает с габаритами лотков F5 Combitech
• Высота консоли: 250 мм - обеспечивает достаточный зазор между стеной и лотком
• Несущая способность: 1470 кН (эквивалентно ~150 кг равномерно распределённой нагрузки)
• Угол установки: 90° - перпендикулярный монтаж к поверхности стены
• Покрытие: цинк - антикоррозийная защита без дополнительной окраски
• Цвет: серый - соответствует цветовой гамме системы F5 Combitech
• Огнестойкость: да - материал не распространяет горение
• Климатическое исполнение: УХЛ2 - температурный диапазон от −40C до +40C и повышенную влажность

Совместимость и монтаж

Консоль с опорой ML основание 600мм сталь совместима исключительно с лотками системы F5 Combitech. Монтаж осуществляется без винтов - за счёт специального замкового механизма, который фиксирует лоток в консольном креплении. Консоль крепится прямо к стене через предварительно просверленные отверстия (не указаны в данных - необходимо проверить документацию DKC на шаг крепёжных отверстий). Для прочного соединения рекомендуется использовать анкерные болты подходящего класса прочности, рассчитанные на нагрузку более 150 кг.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в условиях промышленного использования. Огнестойкость материала снижает риск возгорания при аварийных ситуациях. Климатическое исполнение УХЛ2 позволяет применять консоль в закрытых помещениях с колебаниями температуры и влажности, включая холодильные камеры и неотапливаемые производственные площади.

Преимущества

• Быстрая сборка: система “без винтов” экономит время при монтаже и последующем обслуживании
• Высокая механическая прочность: стальная конструкция выдерживает значительные нагрузки даже при длинных участках трассы
• Защита от коррозии: оцинкованное покрытие гарантирует долгий срок службы без ремонта
• Адаптивность: одинаковый профиль с лотками F5 Combitech обеспечивает точную посадку и минимизирует люфт
• Экономия места: компактная форма и минимальный вынос позволяют устанавливать трассу близко к стене

Ограничения применения

• Не для крепления к потолкам - конструкция рассчитана только на настенную установку
• Подходит только для лотков F5 Combitech; несовместима с другими типами кабельных систем
• Запрещено использование в средах с постоянным воздействием открытого пламени или химически активными веществами, разрушающими цинк
• При монтаже на штукатурку или гипсокартон необходима усиленная подготовка основания - сама консоль не воспринимает изгибающие моменты без жёсткого крепления в несущую стену

Примеры использования

• Производственный цех: крепление силовых и сигнальных кабелей к стене рядом с оборудованием
• Автомобильный завод: организация трассы для управления конвейерами
• Жилой комплекс: прокладка кабелей связи в подвале или техническом коридоре
• Объекты энергетики: монтаж вторичных цепей в щитовых помещениях

Практические советы

• Перед монтажом проверьте, что стена имеет достаточную несущую способность - бетон или кирпич обязательны, гипсокартон недопустим
• При использовании нескольких консолей соблюдайте интервал не более 1,5–2 метров между точками крепления для равномерного распределения веса
• Убедитесь, что ширина установленного лотка точно 600 мм - отклонение вызывает неплотное соединение и риск деформации
• При необходимости удлинения трассы используйте только оригинальные элементы F5 Combitech - совмещение с продукцией других производителей нарушает безопасность
• Проверяйте наличие сертификатов на партию - изделие должно иметь клеймо DKC и соответствие заявленному климатическому исполнению УХЛ2
