Контактор для конденсатора КМЭК 10 кВАр 230В 1NО+1NC EKF AVERES - ctrk-s-14-10-230-av

Контактор для конденсатора КМЭК 10 кВАр 230В 1NО+1NC от EKF серии Averes предназначен для надёжной коммутации трёхфазных конденсаторных батарей в системах компенсации реактивной мощности. Устройство сочетает высокую долговечность за счёт специальной системы подавления пусковых токов и совместимо с DIN-рейкой.

Назначение и область применения

Контактор для конденсатора КМЭК 10 кВАр 230В 1NО+1NC используется исключительно для включения и отключения трёхфазных конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Подходит для работы в промышленных объектах: на заводах, в насосных станциях, в системах HVAC, где требуется автоматическое регулирование коэффициента cosφ. Применяется в паре с реле контроля мощности или контроллерами КРМ.

Технические характеристики

• Номинальная реактивная мощность: 10 кВАр - способен коммутировать батареи ёмкостью до этого значения;
• Номинальный ток: 14 А - максимальный рабочий ток через главные контакты;
• Напряжение питания катушки: 220 В переменного тока - управление осуществляется от однофазной сети 220 В;
• Частота: 50–60 Гц - совместим с сетями России и стран СНГ;
• Количество силовых полюсов: 3 - три контакта для подключения фаз L1, L2, L3;
• Главные контакты: 3 замыкающих, 0 размыкающих - работает как нормально разомкнутый переключатель;
• Вспомогательные контакты: 1 NO (нормально открытый) + 1 NC (нормально закрытый) - используются для сигнализации состояния или синхронизации с другими устройствами;
• Способ монтажа: на DIN-рейку 35 мм - легко устанавливается в распределительном шкафу;
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и нагрузки.

Совместимость и монтаж

Контактор для конденсатора КМЭК 10 кВАр 230В 1NО+1NC монтируется на стандартную DIN-рейку шириной 35 мм. Главные контакты подключаются винтовыми зажимами - рекомендуется использовать жилы сечением до 6 мм2. Для подключения катушки управления используйте провода 0,5–2,5 мм2. Вспомогательные контакты (1NO+1NC) можно задействовать для передачи сигнала в PLC или индикации включения/отключения. Обязательно соблюдайте полярность при подключении катушки - 220 В переменного тока, без учёта фазы.

Безопасность и стандарты

Контактор для конденсатора КМЭК 10 кВАр 230В 1NО+1NC соответствует требованиям:

• ГОСТ IEC 60947-1-2017 - общие правила для низковольтного оборудования;
• ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) - специальные требования к контактным аппаратам для коммутации конденсаторов.

Устройство рассчитано на работу при напряжении до 690 В переменного тока - безопасно применять в сетях 400 В и 690 В.

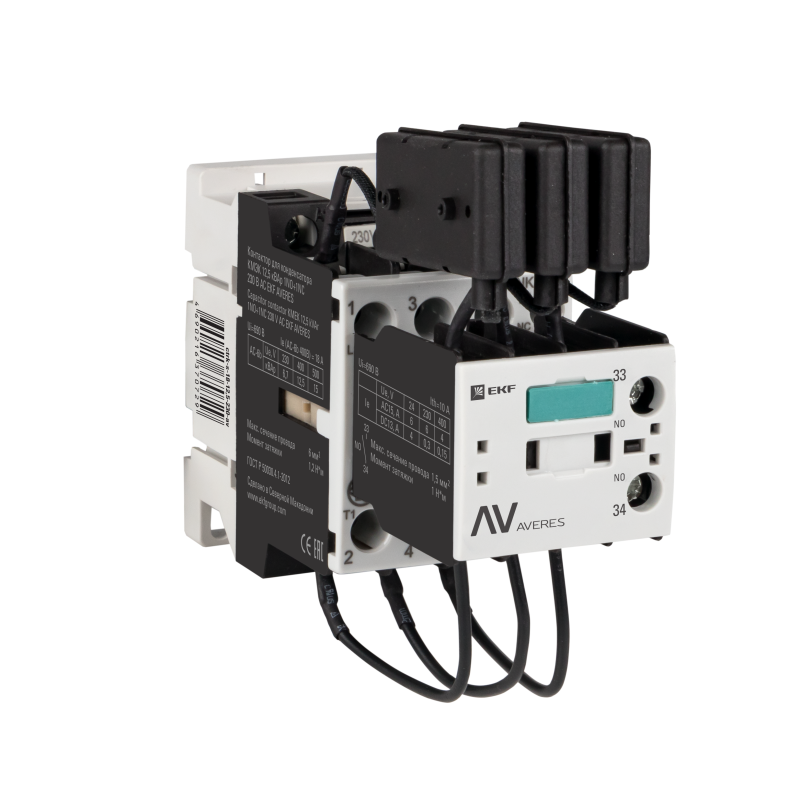

Особенности конструкции

Основное отличие КМЭК от обычных контакторов - наличие дополнительного блока с резисторами и опережающим действием. Перед включением главных контактов вспомогательные контакты с резисторами замыкаются на 5 миллисекунд раньше. Они принимают на себя начальный импульс тока зарядки конденсатора, который может достигать десятков крат номинального значения. После того как конденсатор заряжен, эти контакты автоматически размыкаются, и вся нагрузка переходит на основные контакты. Это предотвращает сваривание и износ главных контактов, что значительно продлевает срок службы контактора.

Преимущества

• Защита главных контактов от ударных токов - повышает надёжность и снижает риск отказов;
• Специально адаптирован под конденсаторы - не требует внешних ограничителей тока;
• Стандартный монтаж на DIN-рейку - удобен для сборки шкафов КРМ;
• Имеет вспомогательные контакты - позволяют интегрировать сигнал в систему управления;
• Срок службы 10 лет - экономичнее в обслуживании, чем аналоги без защиты.

Ограничения применения

• Не предназначен для коммутации активных нагрузок (например, нагревателей или двигателей) - только для конденсаторных батарей;
• Не работает при постоянном токе - только переменный ток 50–60 Гц;
• Максимальное напряжение 690 В - нельзя использовать в сетях выше этого уровня;
• Не имеет IP-защиты - применяется только внутри закрытых шкафов;
• Не допускается использование в условиях повышенной вибрации без крепления дополнительно к корпусу.

Примеры использования

• Автоматическая система компенсации реактивной мощности на производстве с большим количеством асинхронных двигателей;
• Шкаф КРМ в торговом центре для снижения платы за реактивную энергию;
• Подключение конденсаторной группы к трансформатору 10/0,4 кВ в ЖКХ;
• Система управления энергоэффективностью в логистическом комплексе.

Практические советы

• Выбирая КМЭК 10 кВАр 230В 1NО+1NC, убедитесь, что суммарная мощность вашей конденсаторной батареи не превышает 10 кВАр - перегрузка сократит срок службы;
• Проверьте соответствие напряжения катушки (220 В) с источником управления - неверное питание вызывает отказ или перегрев;
• При монтаже затягивайте винты зажимов усилием 0,8–1,0 Нм - недостаточно или слишком сильно может повредить контакт;
• Используйте вспомогательные контакты (НО и НЗ) для создания цепи блокировки или индикации - это упрощает диагностику;
• Не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть в пределах –25…+60 C.
