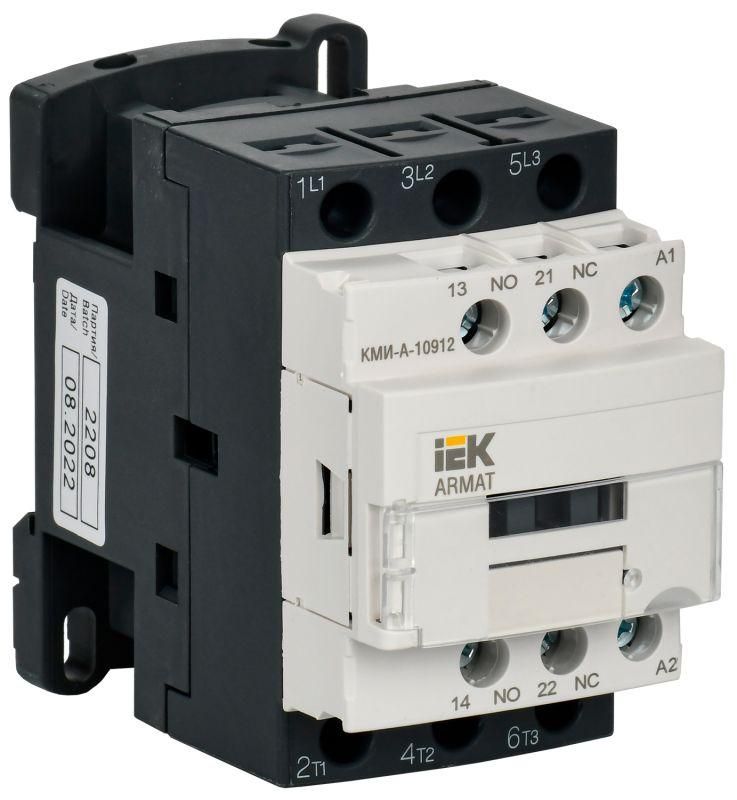

Контактор КМИ-А-10912 LC1D 9А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-009-024-11

Контактор КМИ-А-10912 LC1D 9А 24В AC 1НО+1НЗ AC-3 от IEK предназначен для удалённого включения и отключения трёхфазных двигателей и других нагрузок в системах автоматизации. Этот контактный аппарат сочетает надёжную механическую конструкцию, совместимость с DIN-рейкой и управление через слабые сигналы 24 В AC - что делает его удобным решением для промышленной автоматики.

Назначение и область применения

Контактор КМИ-А-10912 LC1D 9А 24В AC 1НО+1НЗ AC-3 используется для коммутации трёхфазных асинхронных с короткозамкнутым ротором, а также для управления другими типами нагрузок:

• электродвигатели насосов, вентиляторов, компрессоров;
• нагревательные элементы печей и термостатических устройств;
• системы освещения с высокой пусковой нагрузкой;
• устройства автоматического ввода резерва (АВР);
• конвейеры, кран-балки, другое оборудование с частыми циклами включения.

Подходит для работы в распределительных щитах, на станциях управления и в модульных системах автоматизации.

Технические характеристики

• Тип тока: Переменный (AC)
• Напряжение управления: 24 В AC - безопасное и распространённое напряжение для цепей управления в промышленности
• Номинальный ток: 9 А - способен выдерживать постоянную нагрузку до этого значения
• Главные контакты: 3 нормально замкнутых (3НО) - используются для переключения фаз двигателя
• Вспомогательные контакты: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ) - для сигнализации состояния (например, “двигатель работает” / “двигатель остановлен”) и реализации блокировочных схем
• Коммутируемая мощность (AC-3): 4 кВт при 400 В - оптимально для двигателей до ~5,5 кВт
• Исполнение: Нереверсивное - не позволяет менять направление вращения двигателя; требует внешнего реверса при необходимости
• Способ монтажа: На DIN-рейку или монтажную плату - гибкая установка в шкафах любого типа
• Подключение силовой цепи: Винтовое - обеспечивает прочное и долговечное соединение проводов
• Срок службы: До 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-10912 LC1D 9А 24В AC 1НО+1НЗ AC-3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Подключаются силовые провода (L1–L3, T1–T3) и вспомогательные цепи через винтовые зажимы. Управляющее напряжение 24 В AC подаётся на катушку A1-A2.

Убедитесь, что площадь сечения проводов соответствует рекомендациям производителя: для 9 А обычно применяют медные жилы 1,5–2,5 мм2. Не допускается затягивание винтов с усилием выше указанного - возможна деформация зажимов.

Безопасность и стандарты

Контактор КМИ-А-10912 LC1D 9А 24В AC 1НО+1НЗ AC-3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие уровня изоляции, тепловой стойкости, механической прочности и безопасности при работе в условиях повышенной влажности, температурных колебаний и электромагнитных помех.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серий ARMAT и LC1D
• Стандартный форм-фактор - легко заменить аналогичными изделиями от других производителей
• Чётко разделённые функциональные группы: основные контакты для силового тока, вспомогательные - для управления и контроля
• Низкий уровень шума при срабатывании
• Долгий срок службы - до 15 лет при правильном применении

Ограничения применения

• Не реверсивные схемы - для изменения направления вращения нужен второй контактор или специальный реверсор
• Не рассчитан на работу с постоянным током - использование на DC повредит катушку
• Максимальная коммутируемая мощность - 4 кВт при 400 В; для более мощных двигателей (>5,5 кВт) потребуется контактор большего класса
• Не имеет защиты от перегрузки - обязательно использовать в паре с тепловым реле или автоматическим выключателем
• Не герметичен - не предназначен для установки во взрывоопасных средах или вне помещений без дополнительной защиты IP

Примеры использования

• Автоматический запуск водоотливного насоса при достижении заданного уровня воды
• Управление воздушным компрессором в мастерской через кнопочную станцию
• Циклическое включение нагревательных плит в сушильной камере
• Логика АВР: при отказе основного питания контактор КМИ-А-10912 LC1D 9А 24В AC 1НО+1НЗ AC-3 включает резервный источник

Практические советы

• Выбирая этот контактор, учтите, что он имеет три главных контакта - значит, полностью контролирует все три фазы. Для однофазных нагрузок используйте один из них, остальные остаются свободными.
• Вспомогательные контакты (1НО+1НЗ) можно использовать для создания самоблокировки - чтобы контактор оставался включённым после отпускания стартерной кнопки.
• Обязательно проверьте полярность катушки: 24 В AC должны подаваться именно на A1/A2, иначе контактор не будет работать.
• При длительной эксплуатации периодически проверяйте состояние винтовых зажимов - они могут ослабевать из-за вибраций.
• Если проект предусматривает частые включения (более 600 раз в час), убедитесь, что условия не выходят за пределы электрической износостойкости - для таких режимов лучше выбрать контактор с увеличенным ресурсом.
