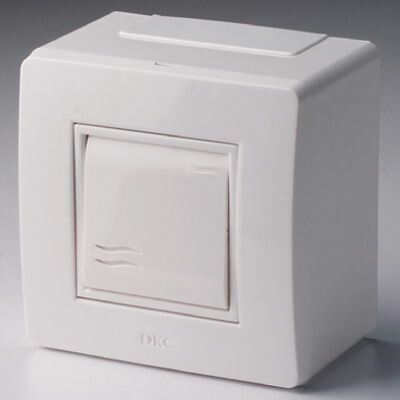

Коробка универсальная 1 выключатель для миниканала - 10002B ДКС

Коробка с выключателем DKC Brava 10002b - это готовое решение для монтажа одноклавишного выключателя в открытую проводку. Устройство сочетает в себе установочную коробку и механизм управления с номинальным током 16 А, предназначено для контроля освещения и бытовых приборов в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Коробка с выключателем DKC Brava 10002b используется для коммутирования электрических цепей до 16 А при напряжении 220 В. Подходит для управления светильниками, розетками, маломощными устройствами - например, стиральными машинами, вентиляторами, насосами. Монтируется на стену в жилых, офисных и административных помещениях. Не предназначен для установки во влажных зонах, на улице или в местах с высокой запылённостью из-за степени защиты IP20.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220 В
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Тип выключателя: однополюсный, клавишный, возвратно-нажимной
• Количество постов: 1
• Материал корпуса: термопласт, безгалогенный
• Цвет: коричневый, глянцевая отделка
• Габариты: 87,8 × 87,1 × 55,3 мм
• Количество вводов: 3 - для подвода кабелей
• Количество модулей: 2
• Количество отсеков: 1
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25 C до +40 C
• Подключение: винтовые зажимы
• Крепление: винтовое к стене
• Сигнальный контакт: есть - возможность подключения индикатора состояния

Совместимость и монтаж

Коробка DKC Brava 10002b совместима с любыми однополюсными выключателями, соответствующими формату 2 модуля. Крепится на стену с помощью двух винтов через отверстия в задней части корпуса. Для подключения используются три ввода - два боковых и один верхний. Все контакты фиксируются винтовыми зажимами - достаточно зачистить концы провода на 8–10 мм и затянуть клеммы отвёрткой. Готовая сборка исключает необходимость самостоятельной установки механизма внутрь корпуса. Наличие сигнального контакта позволяет подключить светодиодный индикатор работы устройства.

Безопасность и стандарты

Изделие изготовлено из самозатухающего термопласта, не содержащего галогенов - снижает риск распространения пламени и выделения токсичных веществ при перегреве. Соответствует требованиям безопасности для оборудования класса II. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим элементам, но не защищает от попадания влаги - поэтому применение в ванных, кухнях и на улице недопустимо. Климатическое исполнение УХЛ4 гарантирует надёжную работу в условиях среднего климата России.

Преимущества

• Готовая сборка: выключатель уже установлен в корпусе - экономит время монтажа
• Три ввода: удобно подводить кабели с разных сторон, особенно в плотных коробках
• Сигнальный контакт: можно легко добавить индикатор включения
• Глянцевая поверхность: легко протирается, не собирает пыль
• Безгалогенный материал: экологически безопасен, соответствует современным нормам
• Формат 2 модуля: совместим со стандартными рамками и декоративными крышками

Ограничения применения

• Не использовать в помещениях с повышенной влажностью (ванная, баня, подвал)
• Запрещена установка на улице или в неотапливаемых помещениях при температуре ниже −25 C
• Не рассчитана на нагрузку выше 16 А - нельзя подключать мощные нагреватели, духовые шкафы, кондиционеры
• IP20 не защищает от пыли - не рекомендовано для мастерских, цехов с большим количеством пыли
• Не поддерживает управление по сети - только механический режим

Примеры использования

• Выключатель света в спальне, коридоре или детской комнате
• Управление стиральной машиной в бытовой зоне
• Контроль освещения в офисном кабинете
• Работа с системой «умный дом» - при использовании внешнего реле и индикатора через сигнальный контакт
• Монтаж в мини-каналах серии In-liner Classic - благодаря наличию адаптеров для ввода каналов

Практические советы

• Перед монтажом проверьте, что сечение провода не превышает 2,5 мм2 - иначе не войдёт в винтовые зажимы
• При закручивании винтов не переусердствуйте - пластик может треснуть
• Если нужен индикатор - используйте LED-индикаторы с номиналом 220 В и током до 5 мА
• Для маскировки проводов внутри коробки используйте хомутики или кабель-каналы
• При замене старого выключателя - убедитесь, что новый имеет такой же тип крепления и размеры (87×87 мм)
• Эта модель не требует специального инструмента - достаточно обычной крестовой отвёртки
