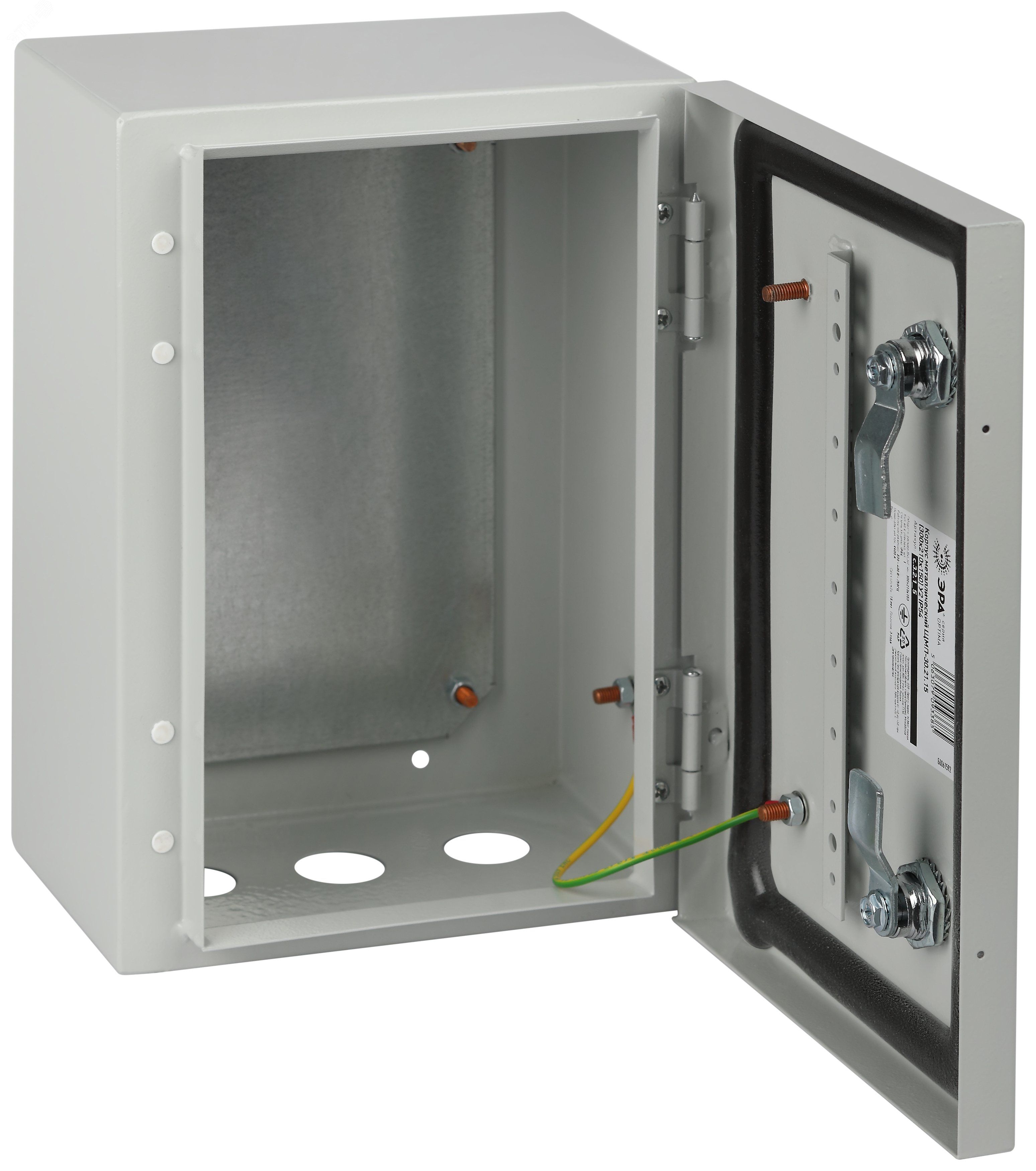

Корпус металлический ЩМП-25.30.15 ЭРА OPTIMA c.2.3.1_5 (250х300х150) У2 IP54 - Б0061589

Корпус металлический ЩМП-25.30.15 (250х300х150) У2 IP54 от бренда ЭРА - это компактный, прочный шкаф для монтажа электрооборудования в условиях повышенной запыленности и влажности. Артикул б0061589 подходит для установки в помещениях с контролируемой средой, где требуется защита от внешних воздействий и удобство обслуживания.

Назначение и область применения

Корпус металлический ЩМП-25.30.15 (250х300х150) У2 IP54 предназначен для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств управления и других элементов распределительных систем. Подходит для использования в промышленных цехах, на объектах ЖКХ, в системах автоматизации, на конвейерах и станках. Обеспечивает защиту от пыли и струй воды - идеален для помещений с повышенной влажностью или частой влажной уборкой.

Технические характеристики

• Размеры: 250×300×150 мм (Ш×Г×В)
• Материал корпуса: сталь с толщиной стенок 0,8 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Класс защиты: I - заземление через корпус обязательно
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Цвет: 7035 RAL (серый матовый)
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к механическим повреждениям и химическим воздействиям
• Наличие замка: да - одноключевой механизм для предотвращения несанкционированного доступа
• Монтажная панель: да, из оцинкованной стали, толщина 0,8–1,5 мм, с возможностью крепления DIN-рейки и оборудования
• Кабельные вводы: 3 шт. - готовы к установке гильз или фитингов
• Тип двери: одинарная, съемная и перенавешиваемая (можно поменять направление открывания)
• Тип крышки: закрытого типа - плотное прилегание без открытых участков
• Уплотнитель: двухкомпонентный - обеспечивает герметичность двери
• Номинальный ток: 400 А - указывает на допустимую нагрузку на коммутируемые устройства внутри, не является пределом для самого корпуса
• Способ монтажа: открытой установки - крепится к стене или опоре болтами

Совместимость и монтаж

Корпус металлический ЩМП-25.30.15 (250х300х150) У2 IP54 совместим с любым оборудованием, устанавливаемым на DIN-рейку или крепящимся напрямую к монтажной панели. Для монтажа используйте четыре отверстия на задней стенке - они рассчитаны на крепление M6. Кабельные вводы расположены по бокам и снизу; перед установкой кабелей удалите заглушки. Дверь легко демонтировать: открутите два болта с внутренней стороны, после чего её можно перенавесить на другую сторону. Убедитесь, что посадочные места под оборудование соответствуют габаритам панели - внутренняя глубина 150 мм требует учета размеров компонентов.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439-1. Наличие класса защиты I обязывает провести надежное заземление корпуса через контактную площадку. Ударопрочность IK08 соответствует нормам для промышленных условий. Порошковое покрытие не содержит токсичных веществ и безопасно при эксплуатации в закрытых помещениях.

Преимущества

• Жесткая сварная конструкция - не деформируется при нагрузке и вибрации
• Съемная и перенавешиваемая дверь - позволяет удобно обслуживать шкаф в ограниченном пространстве
• Z-профили на дверях - служат как для крепления дополнительного оборудования, так и усиливают конструкцию
• Высокая степень защиты IP54 - снижает риск отказов из-за пыли и влаги
• Порошковое покрытие - долговечно, не требует окраски, не выгорает
• Оцинкованная монтажная панель - устойчива к коррозии даже при длительной эксплуатации

Ограничения применения

Не предназначается для установки на улице или в местах постоянного прямого воздействия дождя, струй воды под давлением или погружения. Температурный режим эксплуатации не указан - следует проверять соответствие температуры окружающей среды с параметрами установленного внутри оборудования. Отсутствие внутреннего объема более 150 мм ограничивает использование крупногабаритных устройств (например, частотных преобразователей). Не рекомендуется применять в агрессивных химических средах - хотя покрытие устойчиво, оно не защищено от кислот и растворителей.

Примеры использования

• Распределительный щит на производственном участке с конвейером
• Щит управления насосной станцией в подвале
• Корпус для реле и автоматов в системе теплоснабжения
• Локальный пункт управления освещением в цеху
• Интеграция в системы автоматизации с PLC и HMI-панелями

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были правильно выбраны по диаметру - три входа позволяют организовать ввод/вывод без лишних доработок
• При использовании DIN-реек учитывайте, что максимальная длина панели - 250 мм, поэтому не стоит планировать больше 20–25 модулей
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг корпуса - особенно если внутри находятся мощные аппараты
• При необходимости увеличить количество кабельных вводов - используйте дополнительные вводы того же типоразмера, не нарушая степень защиты IP54
• ЩМП-25.30.15 (250х300х150) У2 IP54 - один из самых компактных решений в серии ЭРА OPTIMA, подходит там, где важна экономия места, но нужна надежность
