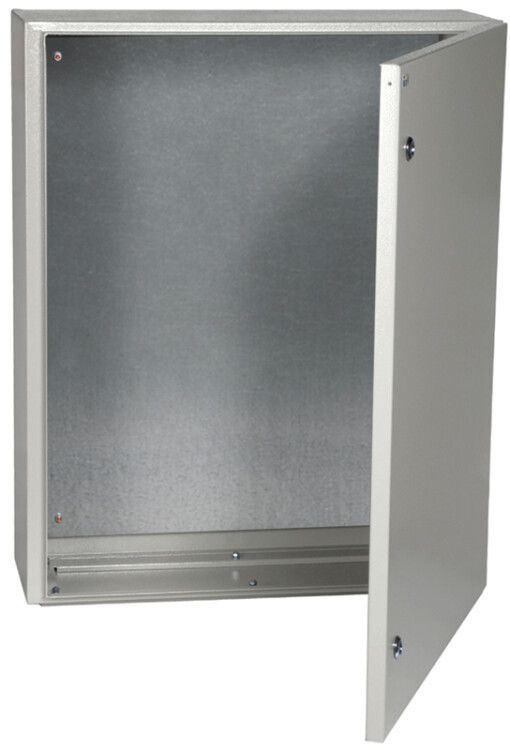

Корпус металлический ЩМП-4-0 (800х650х250мм) УХЛ3 IP31 IEK - YKM40-04-31

Корпус металлический ЩМП-4-0 800х650х250 УХЛ3 IP31 с монтажной панелью - это надёжный металлический щит от бренда IEK (ИЭК) с артикулом ykm40-04-31, предназначенный для компактной сборки электрощитов в условиях промышленных объектов. Его конструкция обеспечивает удобную фиксацию оборудования, а стальная основа с порошковым покрытием гарантирует долгий срок службы.

Назначение и область применения

ЩМП-4-0 используется для сборки электрощитов различного назначения: силовые цепи, системы управления, устройства автоматизации. Подходит для монтажа как модульных устройств (например, автоматических выключателей, контакторов), так и традиционного оборудования с креплением на DIN-рейку или напрямую к панели. Применяется внутри помещений с контролируемой средой - производственные цеха, насосные станции, распределительные пункты, автоматизированные линии.

Технические характеристики

• Габариты: 800×650×250 мм - позволяет разместить до 18–24 модулей на DIN-рейке
• Материал корпуса: сталь толщиной 1 мм, дверь - 1,4 мм
• Покрытие: порошковая окраска цвета 7035 RAL (серый матовый)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Количество вводов: 4 круглых отверстия диаметром 31 мм, расположены снизу корпуса
• Наличие монтажной панели: да, съёмная, с перфорацией под крепление оборудования
• Дверца: металлическая, одинарная, закрывается на один ключевой замок с единым секретом
• Тип крышки: закрытого типа - полностью защищает внутреннее пространство
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩМП-4-0 рассчитан на открытую установку - крепится к стене с помощью анкеров или болтов через отверстия в задней стенке корпуса. Монтажная панель снимается для удобства сборки, после чего фиксируется обратно. Отверстия для ввода кабелей (D31 мм) позволяют использовать стандартные кабельные вводы, гильзы или муфты. Для герметизации рекомендуется применять резиновые или пластиковые вводы соответствующего диаметра. Замок совместим с ключами других изделий серии ЩМП от IEK.

Безопасность и стандарты

ЩМП-4-0 соответствует требованиям ТУ YKM.001.2015 и внесён в реестр радиоэлектронной продукции (код РЭ-233/19). Степень защиты IP31 исключает доступ крупных сторонних предметов и попадание вертикально падающей влаги - этого достаточно для сухих и пыльных помещений, но недостаточно для влажных зон, улиц или мест с постоянными брызгами. Напряжение питания не регламентируется - корпус является только защитной конструкцией.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание - можно подготовить всё вне корпуса
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии
• Единый ключ для замка упрощает управление доступом в нескольких щитах одной группы
• Чётко прописанные вводы (4 шт.) снижают риск случайного сверления и повреждения корпуса
• Высокая жёсткость стали и толщина двери обеспечивают прочность даже при частом открывании

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега или брызг
• Не подходит для взрывоопасных зон, высокой влажности (более 90%) или агрессивных сред
• Отсутствие уплотнителей на дверце делает его непригодным для помещений с повышенной запылённостью или влажностью
• Комплектация некомплектная - требуется самостоятельная закупка крепежа, вводов, DIN-реек, заземления
• Не имеет встроенной вентиляции - при большом тепловыделении оборудования требует внешнего охлаждения

Примеры использования

• Щит управления конвейерной линией на пищевом производстве
• Распределительный щит освещения в административном здании
• Шкаф автоматики насосной станции в котельной
• Пульт управления станком с ЧПУ в механическом цеху
• Аппаратный щит для систем безопасности (пожарная сигнализация, видеонаблюдение)

Практические советы

• Перед монтажом проверьте посадочные отверстия D31 мм - они должны точно совпадать с выбранными кабельными вводами
• При использовании в пыльных помещениях дополнительно установите сетчатые фильтры на вводы
• Соблюдайте минимальный зазор 50 мм вокруг корпуса для обеспечения теплоотвода
• Для увеличения срока службы используйте антикоррозийные составы на крепёж и места соединения
• Не применяйте этот корпус вместо щита IP54/IP65 - он не предназначен для влажных и уличных условий
• При необходимости замены замка - сохраняйте ключ; все модели серии используют один тип секрета
