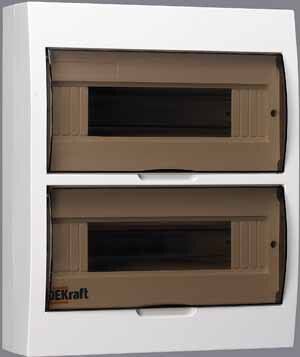

Корпус пластиковый навесной 24 модуля, IP41, ЩРН-П-24 | 31013DEK DEKraft APC

Корпус навесной ЩРН-П-24 24 модуля, IP41, пластиковый, прозрачная дверь от DEKraft - это надёжный распределительный щит для монтажа модульного оборудования в условиях с умеренным климатом. Артикул 31013dek подходит для открытой установки в помещениях с контролируемой средой, например, в жилых домах, офисах или на производстве.

Назначение и область применения

Корпус навесной ЩРН-П-24 24 модуля, IP41, пластиковый, прозрачная дверь предназначен для компактного размещения автоматических выключателей, УЗО, реле и другой модульной аппаратуры. Подходит для сборки распределительных щитов в бытовых и коммерческих объектах - квартирах, торговых центрах, административных зданиях. Благодаря защищённому дизайну и прозрачной дверце позволяет легко контролировать состояние аппаратуры без вскрытия щита.

Технические характеристики

• Количество модулей: 24 (стандарт 18 мм на модуль)
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и капель воды, падающих вертикально
• Материал корпуса: самозатухающий ABS-пластик - устойчив к механическим повреждениям и не поддерживает горение
• Климатическое исполнение: УХЛ4 - работает при температурах от -25 C до +60 C, подходит для неотапливаемых помещений
• Количество рядов: 2 - два уровня для размещения устройств
• DIN-рейки: две черные рейки, установленные внутри корпуса
• Клеммы: есть - предусмотрены для подключения нулевой (N) и защитного заземления (PE) шин
• Количество вводов: 6 - три отверстия сверху и три снизу, диаметром 16–25 мм
• Цвет: белый корпус, прозрачная дверца
• Тип крышки: закрытого типа с пазом для фиксации
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус навесной ЩРН-П-24 24 модуля, IP41, пластиковый, прозрачная дверь полностью совместим с модульными устройствами стандарта 18 мм, включая продукцию DEKraft и SE (Systeme Electric). Монтаж осуществляется открытым способом - крепление выполняется на стену с помощью кронштейнов, расположенных с задней стороны корпуса. Расстояние между точками крепления указано в технической документации производителя. Для удобства сборки предусмотрены изолированные держатели для шин N и PE. Прозрачная дверца фиксируется в верхнем положении, что исключает её случайное открывание.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ Р 52796-2007, который регламентирует требования к распределительным щитам. Самозатухающий ABS-пластик обеспечивает противопожарную безопасность. Степень защиты IP41 предотвращает попадание крупных посторонних предметов и вертикально падающей влаги - этого достаточно для внутреннего монтажа в сухих и слегка запылённых помещениях. Не рекомендуется для использования во влажных, сырых или наружных условиях.

Преимущества

• Прозрачная дверца - позволяет визуально проверить состояние автоматов и индикации без открытия щита
• Чёткая двухрядная компоновка - оптимальна для организации схем с разделением нагрузок
• Штампованные вводы с обоих торцов - упрощают прокладку кабеля сверху и снизу, снижают риск перегибов
• Встроенные шины N и PE - экономят время при сборке, исключают необходимость докупать дополнительные элементы
• Высокая совместимость с популярными брендами - DEKraft и SE позволяют собирать единые системы без адаптеров

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, брызг или пылевых потоков
• Не подходит для помещений с высокой влажностью (баня, подвал без вентиляции)
• Климатическое исполнение УХЛ4 требует температуры выше -25 C; при более низких значениях возможна хрупкость пластика
• Корпус некомплектный - требуется самостоятельная закупка модульного оборудования, кабелей, крепёжных элементов

Примеры использования

• Электрощит в квартире - распределение питания по комнатам, освещению, розеткам и мощным приборам
• Щит управления в офисном помещении - управление кондиционерами, серверами, системами безопасности
• Распределительный щит на этаже многоквартирного дома - для группового учёта и защиты
• Автоматизация малых производств - питание станков, насосов, светильников в цехах с нормальной влажностью

Практические советы

• Перед монтажом проверьте посадочные отверстия вводов - они рассчитаны на кабели с внешним диаметром до 25 мм. Для больших кабелей потребуется доработка
• Используйте термоусадочные трубки или кабельные вводы для герметизации мест прохода кабелей - даже при IP41 это повысит долговечность
• При сборке начните с установки шин N и PE - это ускоряет дальнейшую работу с проводами
• Не перегружайте один ряд - равномерно распределяйте устройства между двумя рядами для лучшей теплоотдачи
• Артикул 31013dek от DEKraft идеально сочетается с другими изделиями серии - используйте однотипные автоматы и УЗО для унификации обслуживания
