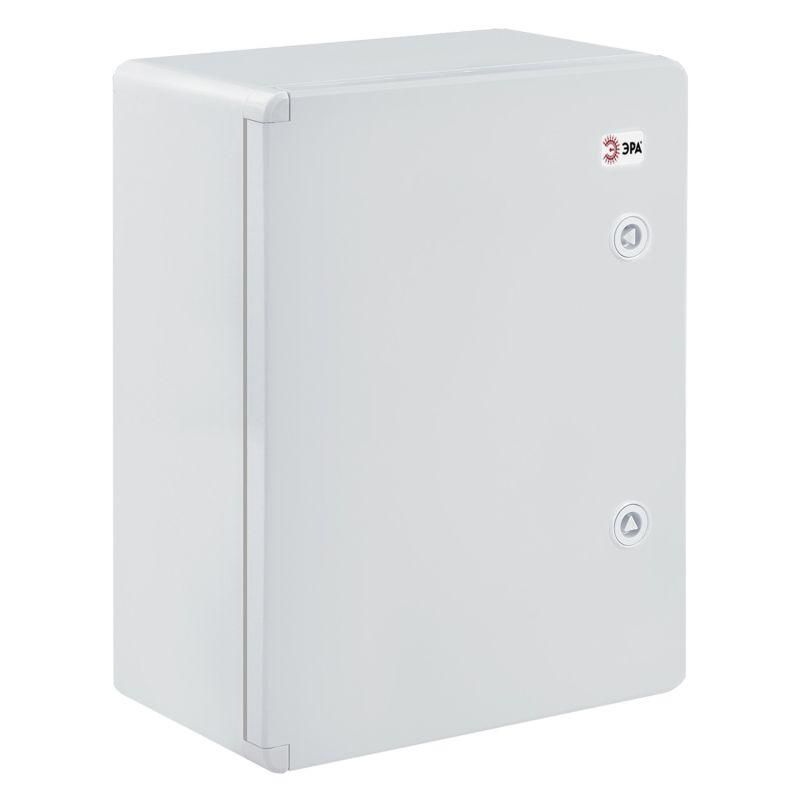

Корпус пластиковый ЩМП-П 500х350х190мм УХЛ1 IP65 IK10 box503519_g ЭРА Б0052366

Корпус распределительного щита ЩМП-П 500х350х190мм УХЛ1 IP65 IK10 от бренда ЭРА предназначен для наружной установки и защиты внутреннего оборудования от внешних воздействий. Этот щит подходит для монтажа в условиях повышенной влажности, запыленности и перепадов температур, обеспечивая надежную работу систем автоматизации, АСКУЭ и телеметрии.

Назначение и область применения

Корпус распределительного щита ЩМП-П 500х350х190мм УХЛ1 IP65 IK10 используется для сборки электрических щитов, где требуется защита компонентов от окружающей среды. Подходит для установки в уличных условиях, на производстве, в насосных станциях, на объектах ЖКХ, энергообъектах и других местах с высокими требованиями к защите.

Технические характеристики

• Размеры: 500×350×190 мм - позволяет разместить до 12–18 модулей стандартной ширины 17,5 мм
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: АБС-пластик - прочный, устойчивый к химическим веществам и перепадам температур
• Цвет: RAL 7035 (серый каменный) - маскирует загрязнения и соответствует промышленным стандартам
• Класс защиты: II - двойная изоляция, заземление не требуется
• Наличие замка: да - предотвращает несанкционированный доступ
• Наличие монтажной панели: да - металлическая планка для крепления DIN-рейки и оборудования
• Номинальный ток: 100 А - допустимая нагрузка через входные кабели
• Толщина стенок: 0,8 мм - достаточна для механической жесткости при сохранении легкости
• Температурный класс: УХЛ1 - работает при температурах от −50C до +40C
• Способ монтажа: открытая установка - крепится болтами к стене, столбу или другой поверхности
• Подходит для молниезащиты: да - совместим с системами молниезащиты при правильном заземлении

Совместимость и монтаж

Корпус распределительного щита ЩМП-П 500х350х190мм УХЛ1 IP65 IK10 рассчитан на установку стандартных модульных устройств на DIN-рейке. Монтажная панель имеет перфорацию под крепление рейки и оборудование. Для монтажа используются четыре угловых отверстия - рекомендуется использовать анкерные болты M6 или аналогичные крепежи. Открытая установка требует ровной вертикальной поверхности. Кабели заводятся через заднюю стенку - предусмотрены технологические проходы, которые можно просверливать при необходимости. Не используйте этот корпус для скрытой установки внутри стен - он не предназначен для этого.

Безопасность и стандарты

Корпус распределительного щита ЩМП-П 500х350х190мм УХЛ1 IP65 IK10 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты II исключает необходимость подключения к контуру заземления, что снижает риск возникновения потенциала на корпусе. Высокая степень защиты IP65 и ударопрочность IK10 обеспечивают безопасную эксплуатацию даже в экстремальных условиях. Применение в зонах с возможностью попадания воды или пыли не нарушает целостность изоляции.

Преимущества

• Высокая степень защиты IP65 и IK10 делает его одним из самых надежных решений для улицы
• АБС-пластик не ржавеет, не корродирует и не теряет форму при перепадах температур
• Встроенный замок повышает безопасность и соответствие нормам эксплуатации
• Монтажная панель упрощает сборку и обслуживание - все устройства крепятся равномерно
• Цвет RAL 7035 снижает нагрев от солнечного излучения по сравнению со светлыми оттенками
• Поддержка молниезащиты позволяет использовать щит в районах с частыми грозами

Ограничения применения

• Не предназначена для установки внутри помещений с постоянными температурами ниже −50C - материал становится хрупким
• Нет встроенного теплоотвода - не применяйте для мощных преобразователей без принудительного охлаждения
• Внутренняя глубина 190 мм ограничивает использование крупных аппаратов (например, больших контакторов или частотников)
• Не подходит для установки в помещениях с агрессивными химическими парами - хотя АБС устойчив, длительный контакт с растворителями может повредить поверхность
• Отсутствуют готовые отверстия для фланцев - необходимо самостоятельно сверлить, соблюдая правила герметизации

Примеры использования

• Уличный щит управления освещением на автодороге
• Распределительный щит системы АСКУЭ на тепломагистрали
• Щит контроля насосной станции водоснабжения
• Шкаф автоматизации конвейера на пищевом производстве
• Телеметрический пункт учета электроэнергии на ЛЭП

Практические советы

• Перед монтажом проверьте, чтобы внутренние элементы (DIN-рейка, автоматы, счетчики) поместились в объеме 500×350×190 мм - максимальная плотность: около 18 модулей 17,5 мм
• Используйте резиновые вставки или сальники при вводе кабелей - это сохранит уровень IP65
• При установке на вертикальную поверхность обязательно закрепите нижнюю часть первым - так корпус не будет провисать
• Для работы в зимний период убедитесь, что внутри не образуется конденсат - используйте терморегулятор или нагреватель
• Щит ЭРА ЩМП-П 500х350х190мм УХЛ1 IP65 IK10 не требует специального ухода - достаточно протирать от пыли и грязи мягкой тряпкой
• Артикул б0052366 - единственный номер для заказа запчастей и замены крышек/замков
