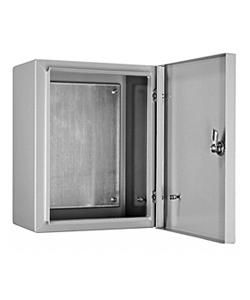

Щит с монтажной панелью навесной ЩМП 06-2 УХЛ3 IP31 500х400х220 Электротехник ET529515

Щит с монтажной панелью навесной ЩМП 06-2 УХЛ3 IP31 500х400х220 от бренда Электротехник - это готовый металлический корпус с установленной внутренней панелью для компоновки электрооборудования. Подходит для сборки распределительных и управляющих щитов в помещениях с нормальной влажностью. Артикул et529515 соответствует стандартному исполнению УХЛ3.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 06-2 УХЛ3 IP31 500х400х220 предназначен для монтажа коммутационных устройств: автоматических выключателей, контакторов, реле, модульных устройств защиты и других элементов. Применяется в системах управления и автоматизации на объектах жилищного, административного, торгового и легкопромышленного назначения. Корпус обеспечивает физическую защиту оборудования и удобство обслуживания.

Технические характеристики

• Размеры корпуса: 500×400×220 мм (Ш×В×Г)
• Материал корпуса: сталь с антикоррозийным покрытием
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа, одна дверца с замком
• Способ установки: навесной (на стену)
• Исполнение: УХЛ3 - для работы при температуре от −40C до +40C, в условиях повышенной влажности
• Цвет: серый
• Наличие монтажной панели: да, стальная, предварительно установленная внутри корпуса

Совместимость и монтаж

Щит с монтажной панелью навесной ЩМП 06-2 УХЛ3 IP31 500х400х220 совместим со всеми стандартными DIN-рейками и креплениями для модульных устройств. Монтаж осуществляется на вертикальную поверхность с помощью четырех кронштейнов, предусмотренных в задней части корпуса. Для герметичности входов кабелей используются заводские проходы с возможностью последующего уплотнения. Перед установкой проверьте соответствие глубины корпуса (220 мм) требованиям к габаритам используемых аппаратов.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150 по классу защиты IP31 и климатическому исполнению УХЛ3. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Крышка имеет механический замок для предотвращения неквалифицированного вскрытия.

Преимущества

• Уже установленная монтажная панель снижает время сборки щита на 30–40%
• Стальной корпус обеспечивает прочность и долговечность даже при механических нагрузках
• Антикоррозийное покрытие повышает срок службы в условиях повышенной влажности
• Один типоразмер подходит для большинства задач среднего уровня сложности

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях без дополнительной защиты (IP31 недостаточен для воздействия струй воды или пыли)
• Не рекомендован для помещений с постоянным воздействием химически активных паров или агрессивных жидкостей
• Глубина 220 мм ограничивает использование крупногабаритных аппаратов (например, некоторых преобразователей частоты)
• Не содержит встроенной системы вентиляции - требует внешнего охлаждения при высоких тепловыделениях

Примеры использования

• Щит управления насосной станцией в офисном здании
• Распределительный щит освещения в торговом центре
• Автоматизация конвейера на пищевом производстве
• Центральный пункт учета энергии в многоквартирном доме

Практические советы

• Перед монтажом проверьте, что все устройства поместятся на панели с запасом 15–20% свободного места для будущего расширения
• Используйте термостойкие кабельные вводы при подключении проводов с нагревом выше 70C
• Для длительной эксплуатации в сырых помещениях дополнительно обработайте края дверцы герметиком
• При использовании в холодных условиях (ближе к минусовой границе UHL3) убедитесь, что пластиковые детали (ручки, уплотнители) рассчитаны на низкие температуры
• Щит с монтажной панелью навесной ЩМП 06-2 УХЛ3 IP31 500х400х220 - оптимальный выбор для проектов, где важны скорость сборки и надежность, а не максимальная степень защиты
