Муфта соединительная 5ПСТ(б) мини - 6/10 нг-LS без болт. наконечников | 74682 КВТ

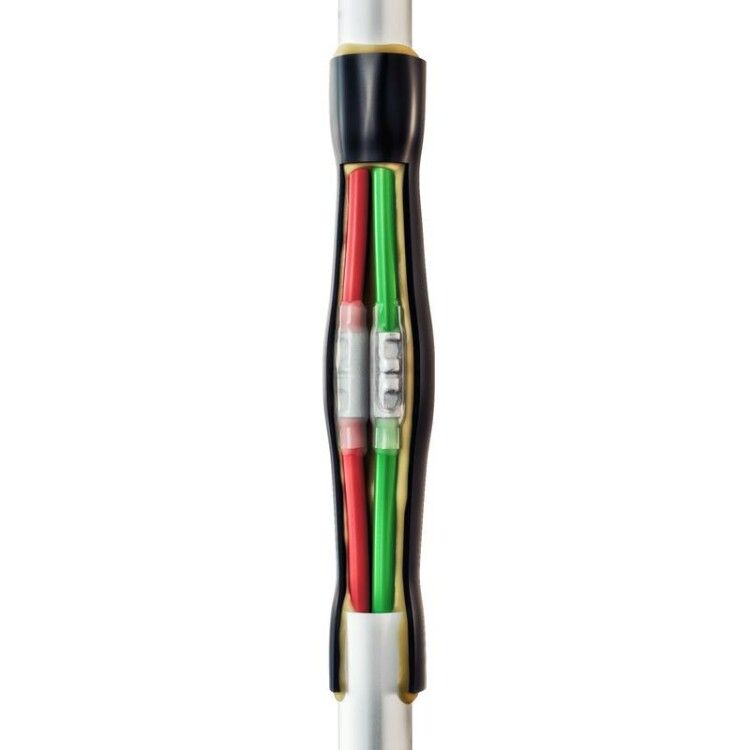

Муфта кабельная соединительная 5ПСТ(б) мини - 6/10 нг-LS от КВТ предназначена для надёжного и герметичного соединения многожильных медных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Изделие выполнено из полиолефина без галогенов, что делает его безопасным для использования в закрытых и людных помещениях.

Назначение и область применения

Муфта кабельная соединительная 5ПСТ(б) мини - 6/10 нг-LS применяется для соединения кабелей сечением 6–10 мм2, имеющих ПВХ или СПЭ изоляцию. Подходит для работы в условиях повышенной влажности, подземной прокладки, внутри труб и каналов. Используется там, где важна пожаробезопасность и отсутствие выделения токсичных газов при нагреве - в офисах, жилых домах, метро, тоннелях и промышленных объектах.

Технические характеристики

• Сечение проводника: 6–10 мм2
• Номинальное напряжение: 0,6/1 кВ
• Тип исполнения: термоусаживаемая, нг-LS (не распространяет горение, low smoke)
• Количество жил: 5 (совместима с 2-, 3-, 4- и 5-жильными кабелями)
• Внешний диаметр кабеля: до 12 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: полиолефин
• Цвет: чёрный
• Состав: безгалогенный, соответствует требованиям ГОСТ 34839-2022
• Нормативный документ: ТУ 3599-062-97284872-2014
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 5ПСТ(б) мини - 6/10 нг-LS совместима с кабелями: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и аналогичными. Устанавливается на кабелях без брони и с бронёй - в последнем случае используются входящие в комплект пружины ППД и заземляющий провод.

Монтаж выполняется в три этапа:

1. Подготовка кабеля: зачистка изоляции, удаление брони (при наличии), обрезка экрана.
2. Опрессовка медных гильз ГМЛ(о): использовать пресс-клещи СТК-05 или СТВ-05.
3. Термоусадка: равномерно прогреть феном или бутановой горелкой «КВТ» - начиная с центральной части, двигаясь к краям. Клей внутри трубок обеспечивает плотную адгезию и герметизацию.

Не требует пайки. Все элементы комплекта рассчитаны на однократное использование.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 и ТУ 3599-062-97284872-2014
• Материал без галогенов - при возгорании не выделяет хлора, брома и других токсичных веществ
• Низкий уровень дымообразования (нг-LS) снижает риск задымления в замкнутых пространствах
• Устойчивость к УФ-излучению позволяет применять муфту даже при частичном открытом расположении

Преимущества

• Два уровня герметизации: внутренние термотрубки с клеем для изоляции контактов и наружная оболочка для защиты всей муфты
• Высокая механическая прочность после усадки - сохраняется целостность изоляции при нагрузках
• Стойкость к перепадам температур и влаге - подходит для прокладки в грунте и коллекторах
• Универсальность: одна муфта работает с кабелями от 2 до 5 жил и сечением 1–10 мм2
• Простота монтажа - не требуется специальное оборудование кроме фена и пресс-клещей

Ограничения применения

• Не предназначен для соединения алюминиевых кабелей - только медные
• Не рекомендовано применение при температурах ниже –50 C - материал становится хрупким
• Не допускается установка на кабели с внешним диаметром более 12 мм - возможен разрыв оболочки
• Запрещён монтаж в местах постоянного воздействия открытого пламени или сверхвысоких температур (>+50 C длительно)
• Не используйте без пресс-клещей - плохая опрессовка приведёт к перегреву и выходу из строя соединения

Примеры использования

• Соединение кабелей ВВГнг-LS между этажами в жилом доме
• Ремонт повреждённого участка кабеля ПВБВнг-LS в подвале
• Обустройство ответвлений в распределительных щитах с требованием нг-LS
• Прокладка силового кабеля в кабельных каналах метрополитена
• Замена повреждённого участка в системе освещения с бронированным кабелем ВБбШв

Практические советы

• Перед монтажом проверьте соответствие внешнего диаметра кабеля - он не должен превышать 12 мм
• При работе с бронированным кабелем обязательно подключите заземление через пружины ППД и провод
• Используйте только сертифицированные фены или горелки «КВТ» - недостаточная температура не обеспечит полную усадку
• Не перегревайте термотрубки - это вызывает деформацию и трещины
• Храните муфту в сухом месте при температуре от –10 C до +30 C - избегайте прямого солнца
• Проверяйте наличие всех компонентов перед началом работ - особенно пружины и заземляющий провод, если кабель бронированный
