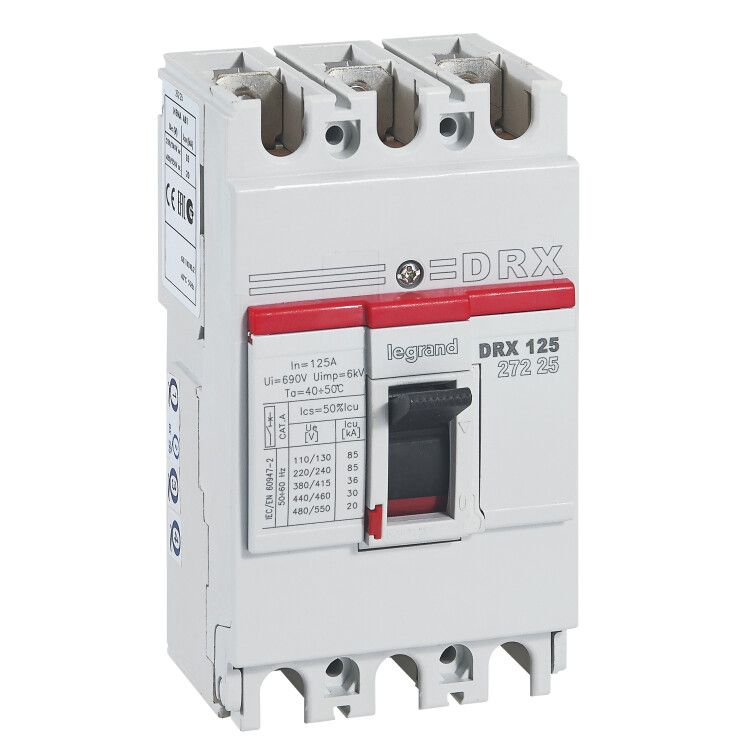

Выключатель автоматический 3п 125А 36кА DRX125 термомагнитн. расцеп. Leg 027225 Legrand

Автоматический выключатель DRX125 от Legrand - надёжное устройство с термомагнитным расцепителем для защиты цепей до 125 А в промышленных и жилых объектах. Устройство рассчитано на работу в сетях 380 В, имеет высокую отключающую способность 36 кА и монтируется на DIN-рейку. Артикул 027225 соответствует серийной модели DRX125.

Назначение и область применения

Выключатель DRX125 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Обеспечивает безопасную коммутацию нагрузок до 125 А в трёхфазных системах с напряжением 380 В.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 380 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 36 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Тип расцепителя: термомагнитный - сочетание тепловой (для перегрузок) и электромагнитной (для КЗ) защиты
• Уставка защиты от перегрузки: фиксированная 125 А - нельзя изменить
• Уставка защиты от КЗ: 1250 А - срабатывает при токе в 10 раз выше номинала
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Метод подключения: винтовые зажимы - требуют затяжки отверткой
• Привод: ручной рычажковый - управление вручную, положение «ON/OFF» визуально определяется
• Индикация: есть указатель расцепления - видно, почему выключатель отключился (перегрузка или КЗ)
• Конструкция: стационарная - не предусматривает съёмных модулей
• Совместим с DIN-рейкой: да - стандартный монтаж на рейку 35 мм
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Количество переключающих контактов: 1 - один набор главных контактов, без дополнительных вспомогательных

Совместимость и монтаж

Выключатель DRX125 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить фазные провода через винтовые зажимы. Максимальное сечение провода - до 50 мм2 (по рекомендациям Legrand для аналогичных моделей). Не требуется специальный инструмент - достаточно отвёртки. Устройство совместимо с другими компонентами серии DRX, включая аксессуары, такие как индикаторы отключения, однако в данной модели они уже встроены.

Безопасность и стандарты

DRX125 соответствует требованиям международных стандартов IEC/EN 60947-2 для автоматических выключателей. Защита по минимальному напряжению обеспечивает отключение при аварийном проседании сети, что повышает безопасность оборудования. IP30 позволяет использовать устройство внутри закрытых щитов, но не во влажных или пыльных средах вне корпуса.

Преимущества

• Фиксированные уставки - исключают случайную настройку, подходят для типовых задач
• Высокая отключающая способность 36 кА - гарантирует безопасность даже при серьёзных КЗ
• Индикация причины отключения - экономит время при диагностике
• Производится в России - сокращённые сроки доставки, локальная сервисная поддержка
• Простая конструкция - минимум точек отказа, долгий срок службы

Ограничения применения

• Не подходит для частых операций включения/выключения - не является аппаратом управления, а лишь защитным
• IP30 - нельзя устанавливать на открытом воздухе или в помещениях с повышенной влажностью без дополнительной защиты
• Нельзя регулировать пороги срабатывания - уставка по перегрузке и КЗ фиксирована, не подстраивается под уникальные условия
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию удалённого состояния без внешних модулей

Примеры использования

• Главный входной автомат в распределительном щите многоквартирного дома
• Защита трёхфазного двигателя мощностью до 50–60 кВт
• Щитовая защита конвейерной линии на заводе
• Распределительный щит торгового центра с нагрузкой до 125 А

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала выключателя - для 125 А используйте медный кабель не менее 25 мм2
• При монтаже плотно затягивайте винты - слабый контакт вызывает нагрев и преждевременный выход из строя
• Если нужна дистанционная сигнализация отключения - выбирайте модель с дополнительным модулем; DRX125 в этой версии такого не имеет
• Не применяйте в условиях температур ниже -5C или выше +40C - указаны в документации Legrand для серии DRX
• Проверяйте состояние устройства после каждого срабатывания - особенно при КЗ, чтобы убедиться в целости контактов
