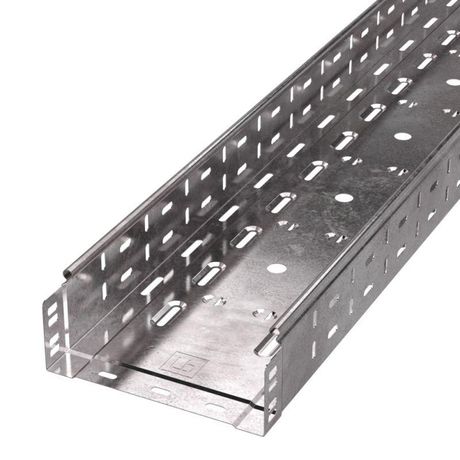

Лоток перфорированный Стандарт 200х80х3000 (1,0 мм) (6 м/уп) | PR16.2304 Промрукав Строитель

Лоток перфорированный листовой стальной 200х80х3000 (1,0 мм) Промрукав - это надежный элемент системы кабельной проводки, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на открытых участках. Благодаря оцинкованной стали, перфорации и интегрированному соединителю, этот лоток от компании Промрукав (артикул pr16.2304) сочетает прочность, удобство монтажа и долговечность.

Назначение и область применения

Лоток перфорированный листовой стальной 200х80х3000 (1,0 мм) Промрукав используется для прокладки кабелей в следующих системах:

• Электроснабжение - силовые кабели до 1 кВ;
• Связь - оптоволоконные и медные линии;
• Пожарная и охранная сигнализация;
• Автоматизация и контроль технологических процессов.

Подходит для внутренней установки в цехах, офисах, складах, а также для наружного монтажа на стенах, потолках и эстакадах. Соответствует ГОСТ 20783-81.

Технические характеристики

• Габариты: ширина 200 мм, высота 80 мм, длина 3000 мм;
• Материал: сталь оцинкованная толщиной 1 мм - устойчив к коррозии, не требует дополнительной защиты;
• Покрытие: цинк - антикоррозийное, серебристо-серое;
• Перфорация: сплошная по дну и боковым стенкам - обеспечивает вентиляцию кабелей и упрощает крепление;
• Исполнение: с интегрированным соединительным разъемом типа «папа-мама» - позволяет легко состыковывать секции без дополнительных деталей;
• Фиксация крышки: на защелках - не требует винтов, быстрый доступ к кабелям.

Совместимость и монтаж

Лоток перфорированный листовой стальной 200х80х3000 (1,0 мм) Промрукав совместим с другими изделиями серии «Стандарт». Монтаж выполняется с помощью кронштейнов, хомутов или крепежа через перфорацию. Интегрированный соединитель «папа-мама» гарантирует плотное и герметичное соединение между секциями - достаточно вставить одну часть в другую и зафиксировать крышку.

При резке лотка на части меньшей длины боковая перфорация сохраняет возможность крепить распределительные коробки, ответвители и другие компоненты. Для крепления используйте саморезы или болты с гайками - отверстия расположены равномерно по всей длине.

Преимущества

• Высокая механическая прочность благодаря продольным ребрам жесткости - выдерживает нагрузки при заполнении кабелями;
• Вентиляция кабелей за счет перфорации дна - снижает риск перегрева;
• Быстрая сборка - соединение без инструментов, крышка на защелках;
• Удобство обслуживания - легкий доступ к кабелям без демонтажа всего участка;
• Долгий срок службы - оцинкованная сталь защищает от ржавчины даже во влажной среде.

Ограничения применения

• Не рекомендуется использовать в агрессивных химических средах - цинк не выдерживает кислот и щелочей;
• Не предназначен для прямого контакта с открытым пламенем или температур выше +75 C - материал теряет прочность;
• При монтаже на длинных горизонтальных участках (>5 м) требуется усиленная подвеска - прогиб возможен при максимальном заполнении кабелями;
• Не является взрывозащитным устройством - не применяется в зонах категории В-I, В-II, В-IIa.

Примеры использования

• Прокладка кабелей питания и управления на конвейерной линии в пищевом цехе;
• Система кабельной трассы в серверной комнате - комбинируется с кабельными каналами;
• Наружная трасса на заводе - закреплен на колоннах и стенах с шагом 1,5–2 м;
• Обустройство кабельных путей в административном здании - с использованием переходных муфт и угловых элементов серии «Стандарт».

Практические советы

• При заказе учитывайте посадочные размеры - ширина 200 мм требует свободного места минимум 220 мм для установки с учетом крепежа;
• Для вертикальных участков используйте дополнительные фиксаторы каждые 1,2 м - предотвращает смещение;
• Перед монтажом проверьте целостность перфорации - поврежденные отверстия снижают эффективность крепления;
• При необходимости удлинения - соединяйте секции только через интегрированный разъем; не используйте внешние перемычки - это нарушает герметичность;
• Артикул pr16.2304 - стандартная длина 3 метра. Для точных расчетов учтите, что каждый лоток занимает около 3,1 м по оси при стыковке с учетом замков.
