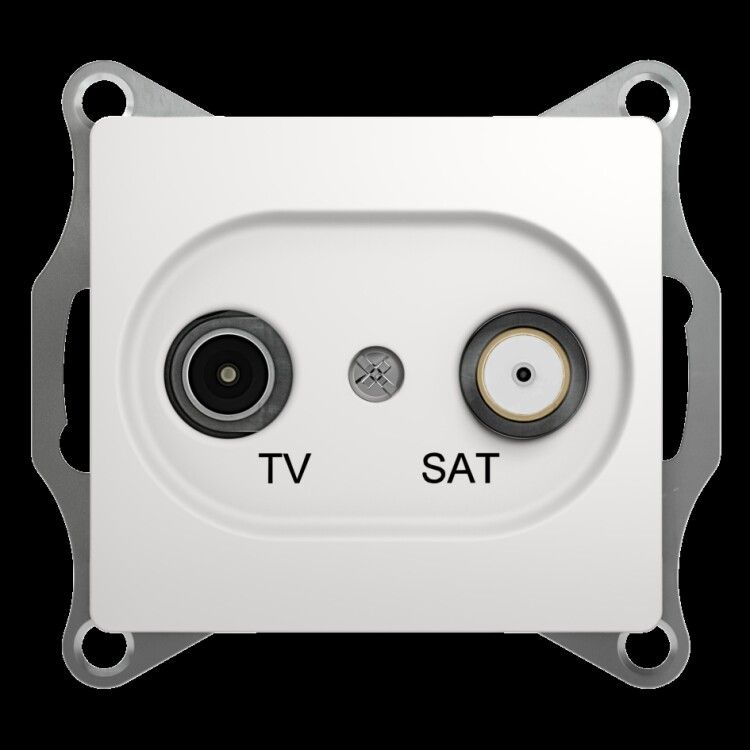

Механизм розетки TV-SAT 1-м СП Glossa проходной 4DB бел. SchE GSL000198 APC

Розетка телевизионная проходная TV/SAT 4дБ белая от Systeme Electric (артикул gsl000198) - это двухпозиционное устройство для передачи сигнала от антенного кабеля к телевизорам, спутниковым приемникам и другим оборудованию в системах внутреннего монтажа. Продукт серии GLOSSA обеспечивает минимальную потерю сигнала и совместим с большинством бытовых телевизионных сетей.

Назначение и область применения

Розетка телевизионная проходная TV/SAT 4дБ белая предназначена для организации точечного подключения телевизионного и спутникового сигнала в жилых, офисных и промышленных зонах. Она работает как элемент линейной цепочки - устанавливается в начале или между другими розетками, чтобы передавать сигнал дальше без необходимости использовать отдельные делители. Подходит для подключения телевизоров, приставок, модемов и других устройств, работающих через коаксиальный кабель.

Технические характеристики

• Тип разъёма: TV-SAT - совместим с аналоговым и цифровым телевидением, спутниковыми сигналами
• Затухание на отводе: TV - 4 дБ / SAT - 3 дБ - потери сигнала при прохождении через устройство
• Потери на разветвлении: 4 дБ - уровень ослабления при распределении сигнала между двумя выходами
• Частотный диапазон: 5–862 МГц - охватывает все современные телевизионные и спутниковые каналы
• Количество выходов: 2 - два порта для одновременного подключения двух устройств
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Материал корпуса: PC+ASA - ударопрочный пластик с высокой стойкостью к царапинам и УФ-излучению
• Цвет: белый, глянцевая поверхность
• Способ монтажа: скрытая установка в подрозетник
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые зоны
• Состав: без галогенов - безопасен при горении, соответствует экологическим нормам
• Нормативный документ: ФЕАТ.434620.056 ТУ

Совместимость и монтаж

Розетка телевизионная проходная TV/SAT 4дБ белая совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа требуется стандартный подрозетник глубиной 40–45 мм. Крепление осуществляется винтами - механизм фиксируется в рамке системы GLOSSA. Накладка легко снимается для доступа к контактам. Обязательно используйте качественный коаксиальный кабель с медным центральным проводником - плохой кабель увеличит потери сигнала даже при идеальной розетке.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ТУ ФЕАТ.434620.056. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не рассчитана на влажные среды - не устанавливайте её в ванных комнатах, на балконах или в местах с повышенной влажностью.

Преимущества

• Два выхода позволяют подключить две точки без внешних тройников
• Низкий уровень затухания (4 дБ) сохраняет качество сигнала на длинных линиях
• Ударопрочный материал PC+ASA устойчив к механическим повреждениям и выгоранию
• Глянцевая белая поверхность гармонирует с интерьерами и другими изделиями серии GLOSSA
• Поддержка частот до 862 МГц - гарантирует работу с HD, FullHD и цифровыми каналами DVB-T2/DVB-S2

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги
• Не рекомендуется использовать в условиях постоянной влажности (ванная, баня, подвалы без вентиляции)
• Не подходит для подключения силового оборудования - только для слаботочных телевизионных сигналов
• Потери 4 дБ требуют учета общей длины кабеля - при слишком длинной линии возможна потеря качества сигнала

Примеры использования

• Подключение двух телевизоров в одной комнате - один кабель от антенны → розетка → два устройства
• Центральная точка в домашней сети: розетка установленная в коридоре, от которой запитываются телевизоры в гостиной и спальне
• Обслуживание спутникового ТВ в многоквартирном доме - розетка в стене рядом с приемником и декодером
• Установка в офисе для подключения видеоконференций и цифровых экранов

Практические советы

• Перед монтажом проверьте целостность кабеля - окисленные или поврежденные контакты вызывают помехи даже при хорошей розетке
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не менее 5 см
• При использовании нескольких проходных розеток в цепочке суммарные потери должны оставаться ниже 10–12 дБ для уверенного приема сигнала
• Для максимальной надежности используйте качественные F-коннекторы и плотно закручивайте их - слабый контакт = шум и пропадание картинки
• Эта модель - часть серии GLOSSA; если планируете заменить несколько розеток, выбирайте продукты этой же серии для единых эстетических и функциональных решений
