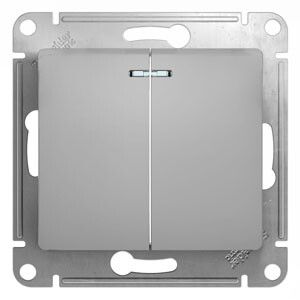

Выключатель 2-кл. СП Glossa 10А IP20 (сх. 5а) 10AX с подсветкой механизм алюм. SE GSL000353 APC

Выключатель 2-клавишный с подсветкой, схема 5а, 10АХ, алюминий от Systeme Electric (артикул gsl000353) - надёжное устройство для управления двумя группами освещения в помещениях с ограниченным доступом к свету. Механизм серии GLOSSA сочетает эргономичную конструкцию, подсветку и совместимость со скрытой проводкой.

Назначение и область применения

Этот двухклавишный выключатель предназначен для коммутирования двух независимых нагрузок - например, люстр, точечных светильников или бра - с одного места. Подсветка клавиш помогает быстро найти управление в темноте, что особенно удобно в коридорах, спальнях, туалетах и других местах, где требуется ночное использование. Применяется в жилых домах, офисах, общественных зданиях. Совместим с системами внутренней проводки, где используется скрытая установка.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,5 кВт при 250 В;
• Напряжение: переменный ток AC 250 В - соответствует стандартному бытовому напряжению в России и странах СНГ;
• Подключение: схема 5а - классическая схема для двухклавишного выключателя с возможностью управления двумя нагрузками; один контакт служит входом, два выхода - на каждую группу освещения;
• Защита IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищена от воды и пыли - применяется только во внутри помещений;
• Габариты: 70,8 × 70,8 × 38,5 мм - стандартный размер для рамочных механизмов;
• Материал корпуса: пластик PC+ASA - высокая ударопрочность, устойчивость к царапинам и УФ-излучению;
• Цвет покрытия: алюминий (глянцевый) - стильный внешний вид, не требует специального ухода;
• Подсветка: светодиодная, зелёного цвета - работает при любом положении клавиш, энергоэффективна;
• Сигнальный контакт: есть - позволяет использовать выключатель в системах автоматизации (например, для контроля состояния включения);
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной минимум 40 мм;
• Крепление: винтовое - фиксируется болтами на распорках механизма;
• Комплектация: механизм + декоративная накладка - готов к установке после подключения проводов.

Совместимость и монтаж

Выключатель 2-клавишный с подсветкой, схема 5а, 10АХ, алюминий совместим с любыми стандартными подрозетниками 68×68 мм и рамками серии GLOSSA. Для монтажа:

• Обесточьте сеть перед работой;
• Загрузите провода в клеммы: L - вход (фаза), L1/L2 - выходы на две группы освещения;
• Убедитесь, что провода зачищены на 9–10 мм - оптимальная длина для плотного контакта;
• Не перегибайте медные жилы - они должны свободно войти в клеммы без усилия;
• Затяните винты равномерно, чтобы избежать деформации корпуса;
• Проверьте работу после сборки - подсветка должна гореть даже при выключенном состоянии.

Из-за наличия сигнального контакта можно подключить контроллер или датчик состояния, но это требует знания принципа работы схемы 5а. Нельзя использовать этот выключатель вместо проходного или переключателя.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для оборудования бытового уровня. Сертифицирован по нормам IEC 60669-1. Отсутствие галогенов делает материал безопасным при возгорании - не выделяет токсичных паров. Защита IP20 исключает применение в сырых помещениях, ванных комнатах, на улице или в подвале без дополнительной герметизации.

Преимущества

• Яркая зелёная подсветка - заметна даже при слабом фоновом освещении;
• Ударопрочный пластик PC+ASA - долговечен, сохраняет внешний вид при активном использовании;
• Эргономичные клеммы в два ряда - позволяют удобно заводить провода без перекручивания;
• Глянцевая поверхность - маскирует следы пыли и легче моется;
• Совместимость с другими элементами серии GLOSSA - обеспечивает единый дизайн интерьера;
• Сигнальный контакт - даёт возможность интеграции в системы умного дома.

Ограничения применения

• Не предназначен для влажных сред - запрещено монтаж в банях, душевых, на улице;
• Не поддерживает управление более чем двумя нагрузками - нельзя заменить трёхклавишным аналогом;
• Не является проходным выключателем - не подходит для схем “коридор-комната” с несколькими точками управления;
• Требует подрозетника глубиной ≥40 мм - малые углубления вызывают риск повреждения механизма;
• Подсветка потребляет минимальный ток - не влияет на нагрузку, но не рекомендуется для очень чувствительных LED-ламп без драйверов.

Примеры использования

• Комната с потолочной люстрой и торшером - одна клавиша включает основной свет, вторая - мягкий контурный;
• Коридор с верхним светом и подсветкой у зеркала - управление обоими источниками с порога;
• Лестница с освещением ступеней и нижнего этажа - одновременная регулировка уровней яркости;
• Профессиональные интерьеры - благодаря глянцевому алюминиевому финишу хорошо сочетается с дизайнерскими решениями.

Практические советы

• Выбирая между матовым и глянцевым вариантом - учтите уровень освещённости комнаты: глянец лучше в тёмных помещениях, матовый - в ярко освещённых;
• При замене старого выключателя проверьте тип проводки - схема 5а требует именно трёхпроводного подключения (L, L1, L2);
• Если планируете интеграцию в умный дом - используйте сигнал с контактного вывода через реле или микроконтроллер;
• Часто забывают, что подсветка работает всегда - она не зависит от положения клавиш, поэтому её мощность не суммируется с нагрузкой освещения;
• Для максимальной долговечности не затягивайте винты слишком сильно - достаточно усилия рук, без инструментов.
