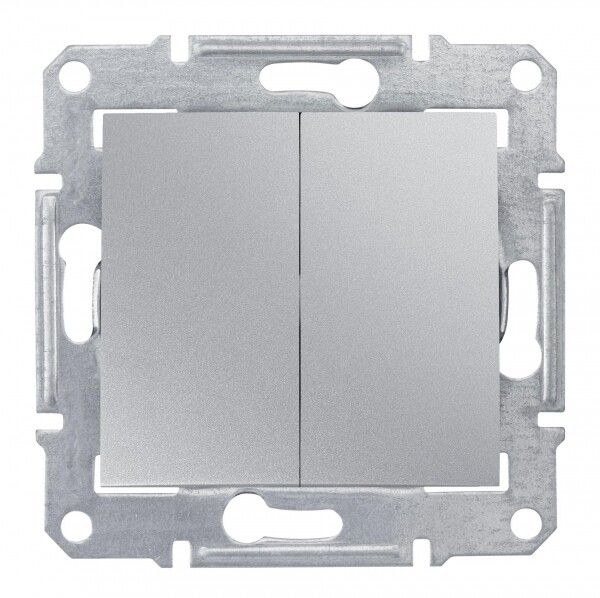

Выключатель 2-кл. СП Sedna 10А IP20 (сх. 5) 250В механизм алюм. SchE SDN0300160 APC

Выключатель двухклавишный 10А (схема 5) 250В алюминий от Schneider Electric, артикул sdn0300160, предназначен для коммутации освещения в помещениях с двумя независимыми группами нагрузок. Принадлежит к профессиональной серии SEDNA, созданной для надежного и удобного монтажа в жилых и общественных зданиях.

Назначение и область применения

Этот выключатель используется для включения и выключения двух отдельных светильников или групп освещения - например, основного и ночного света, люстры и бра, или освещения в комнате и на лестнице. Подходит для установки в квартирах, домах, офисах и других объектах гражданского строительства. Номинальный ток 10 А позволяет управлять нагрузкой до 2300 Вт при напряжении 250 В - этого достаточно для большинства LED-, энергосберегающих и ламп накаливания.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Максимальная мощность нагрузки: 2300 Вт
• Количество клавиш: 2
• Схема подключения: 1+1 (двухполюсное управление двумя цепями)
• Способ монтажа: скрытый (встраиваемый в стену)
• Тип подключения: винтовые зажимы
• Материал корпуса: термопласт, без галогенов
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Цвет: алюминий (металлический оттенок)
• Габариты: 71×71×42 мм
• Наличие монтажной панели: да
• Подсветка: отсутствует
• Обработка поверхности: глянцевая, необработанная (без антибликового покрытия)
• Тип серии: рамочная
• Количество модулей: 0 (не является модульным устройством для DIN-рейки)

Совместимость и монтаж

Выключатель совместим со стандартными монтажными коробками глубиной не менее 40 мм. Монтаж осуществляется через монтажную пластину, которая фиксируется в коробке саморезами. Кабель подводится к винтовым зажимам - рекомендуется зачищать изоляцию на 8–10 мм. Установка возможна только в сухих помещениях. Для работы требуется предварительно подготовленная ниша в стене. Выключатель не требует специальных инструментов - достаточно отвертки и плоскогубцев. Совместим с другими изделиями серии SEDNA - можно собирать единый дизайн с розетками и декоративными рамками.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового и легкого промышленного использования. Сертифицирован по международным нормам IEC 60669. Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не защищает от влаги - применение в ванных, кухнях и на улице запрещено.

Преимущества

• Удобная форма клавиш с четким ходом - легко включать и выключать даже в темноте
• Жесткая монтажная панель упрощает установку и исключает перекосы при закручивании
• Конструкция рассчитана на многократные циклы включения - срок службы более 10 лет при штатной нагрузке
• Серия SEDNA прошла проверку тысячами электромонтажников - известна точностью сборки и долговечностью
• Гладкая глянцевая поверхность легко моется и не собирает пыль

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для управления двигателями, насосами или оборудованием с высоким пусковым током - только для активной нагрузки (освещение)
• Не имеет подсветки - в темноте сложно найти клавиши
• Не совместим с системами автоматизации (умный дом) - механическое исполнение без электроники
• Не устанавливается в DIN-рейку - требует классической скрытой установки

Примеры использования

• Управление светом в спальне: одна клавиша - потолочные светильники, вторая - торшеры
• Освещение коридора и прихожей - два отдельных контура
• Зональное освещение в детской комнате: основной свет и ночник
• Кухня: верхний свет и подсветка рабочей зоны

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При подключении используйте провода сечением 1,5–2,5 мм2 - оптимально для 10 А
• Не затягивайте винты слишком сильно - это повредит контактные площадки
• Если вы выбираете рамку - убедитесь, что она совместима с серией SEDNA и имеет подходящий размер (стандарт 71 мм)
• Для замены старого выключателя - сравните размеры: новый точно впишется в существующую нишу
• Не применяйте в местах с повышенной влажностью или риском попадания воды - даже капли могут вызвать пробой
